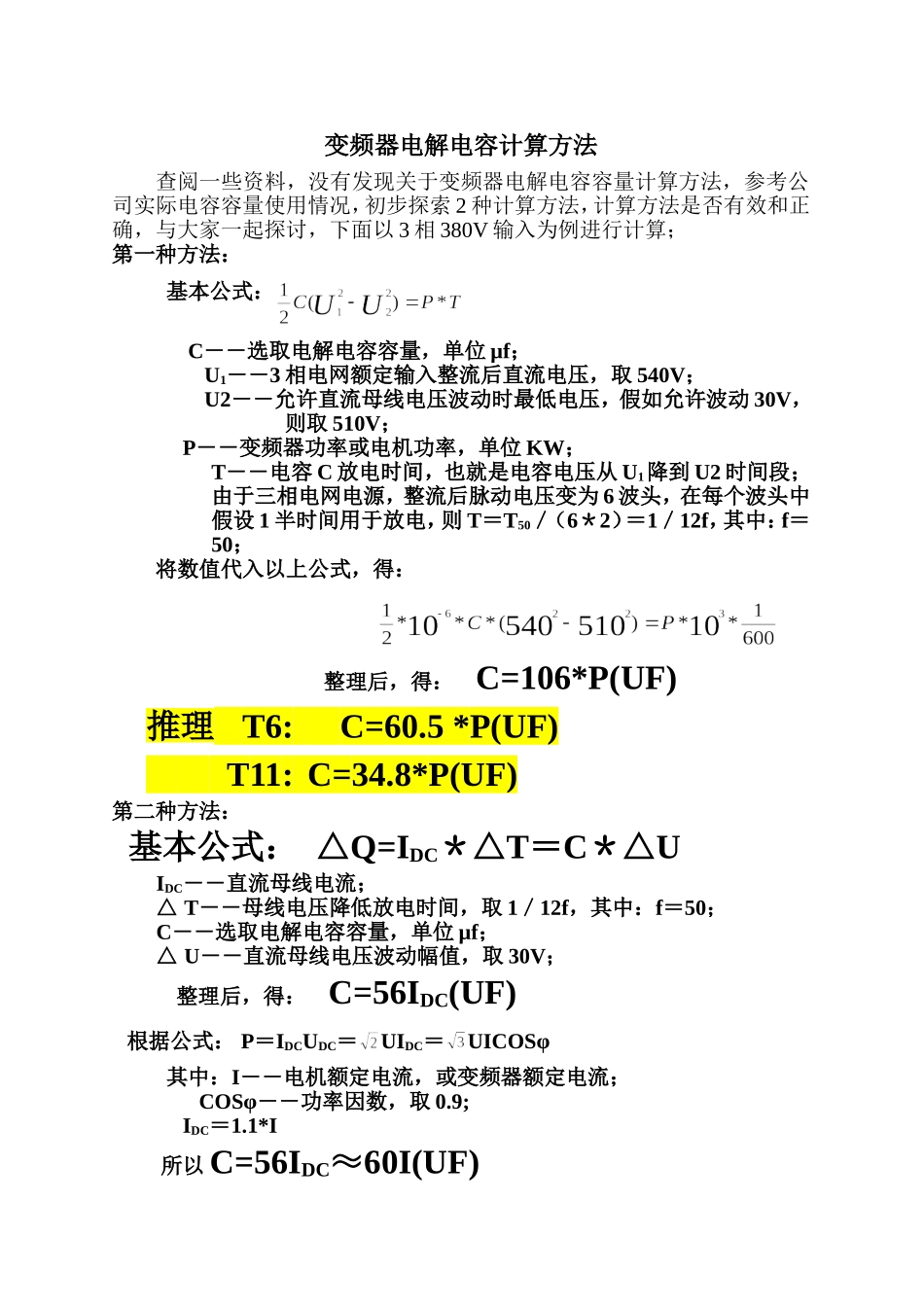

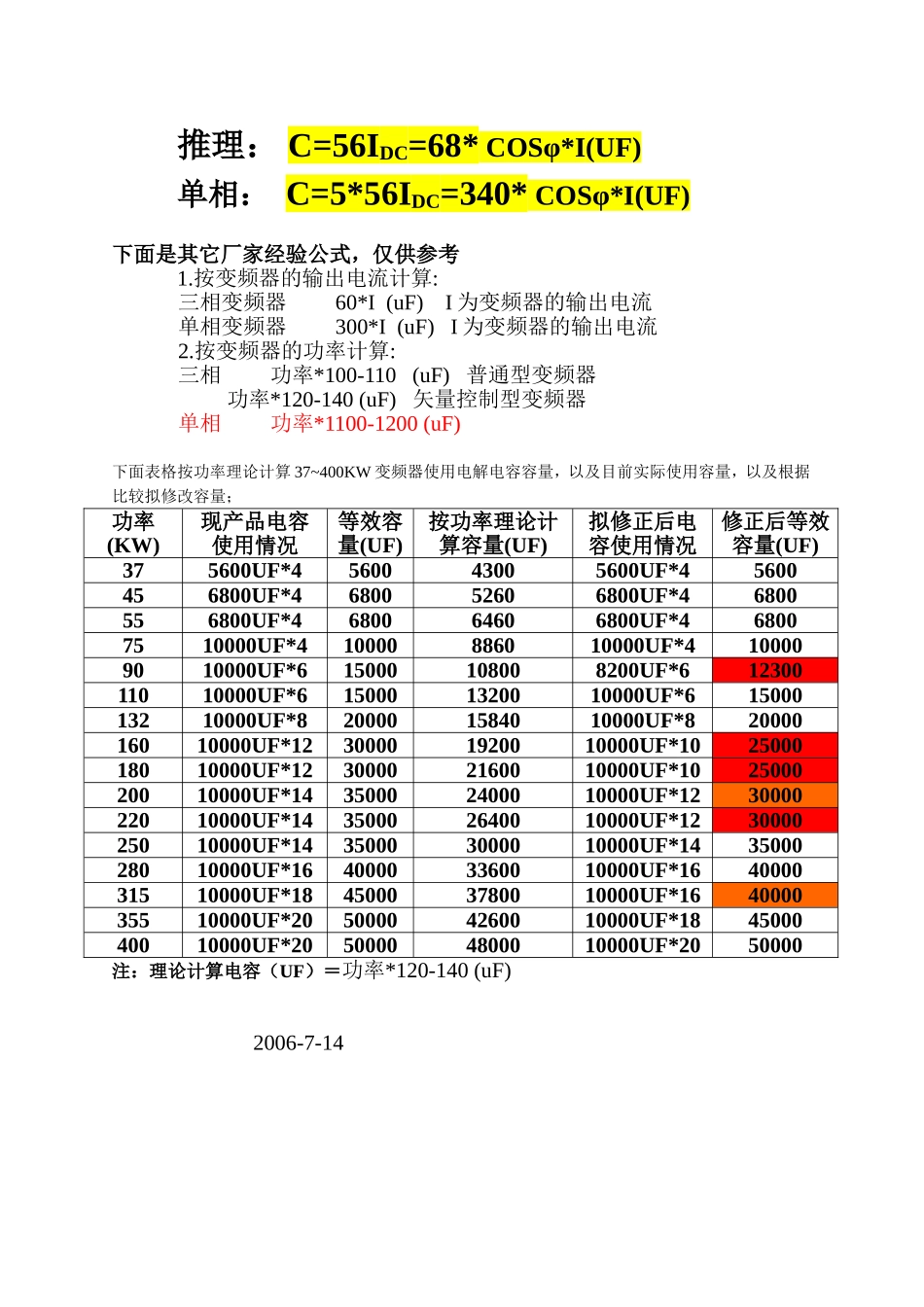

变频器电解电容计算方法查阅一些资料,没有发现关于变频器电解电容容量计算方法,参考公司实际电容容量使用情况,初步探索2种计算方法,计算方法是否有效和正确,与大家一起探讨,下面以3相380V输入为例进行计算;第一种方法:基本公式:C――选取电解电容容量,单位μf;U1――3相电网额定输入整流后直流电压,取540V;U2――允许直流母线电压波动时最低电压,假如允许波动30V,则取510V;P――变频器功率或电机功率,单位KW;T――电容C放电时间,也就是电容电压从U1降到U2时间段;由于三相电网电源,整流后脉动电压变为6波头,在每个波头中假设1半时间用于放电,则T=T50/(6*2)=1/12f,其中:f=50;将数值代入以上公式,得:整理后,得:C=106*P(UF)推理T6:C=60.5*P(UF)T11:C=34.8*P(UF)第二种方法:基本公式:△Q=IDC*△T=C*△UIDC――直流母线电流;△T――母线电压降低放电时间,取1/12f,其中:f=50;C――选取电解电容容量,单位μf;△U――直流母线电压波动幅值,取30V;整理后,得:C=56IDC(UF)根据公式:P=IDCUDC=UIDC=UICOSφ其中:I――电机额定电流,或变频器额定电流;COSφ――功率因数,取0.9;IDC=1.1*I所以C=56IDC≈60I(UF)推理:C=56IDC=68*COSφ*I(UF)单相:C=5*56IDC=340*COSφ*I(UF)下面是其它厂家经验公式,仅供参考1.按变频器的输出电流计算:三相变频器60*I(uF)I为变频器的输出电流单相变频器300*I(uF)I为变频器的输出电流2.按变频器的功率计算:三相功率*100-110(uF)普通型变频器功率*120-140(uF)矢量控制型变频器单相功率*1100-1200(uF)下面表格按功率理论计算37~400KW变频器使用电解电容容量,以及目前实际使用容量,以及根据比较拟修改容量;功率(KW)现产品电容使用情况等效容量(UF)按功率理论计算容量(UF)拟修正后电容使用情况修正后等效容量(UF)375600UF*4560043005600UF*45600456800UF*4680052606800UF*46800556800UF*4680064606800UF*468007510000UF*410000886010000UF*4100009010000UF*615000108008200UF*61230011010000UF*6150001320010000UF*61500013210000UF*8200001584010000UF*82000016010000UF*12300001920010000UF*102500018010000UF*12300002160010000UF*102500020010000UF*14350002400010000UF*123000022010000UF*14350002640010000UF*123000025010000UF*14350003000010000UF*143500028010000UF*16400003360010000UF*164000031510000UF*18450003780010000UF*164000035510000UF*20500004260010000UF*184500040010000UF*20500004800010000UF*2050000注:理论计算电容(UF)=功率*120-140(uF)2006-7-14
