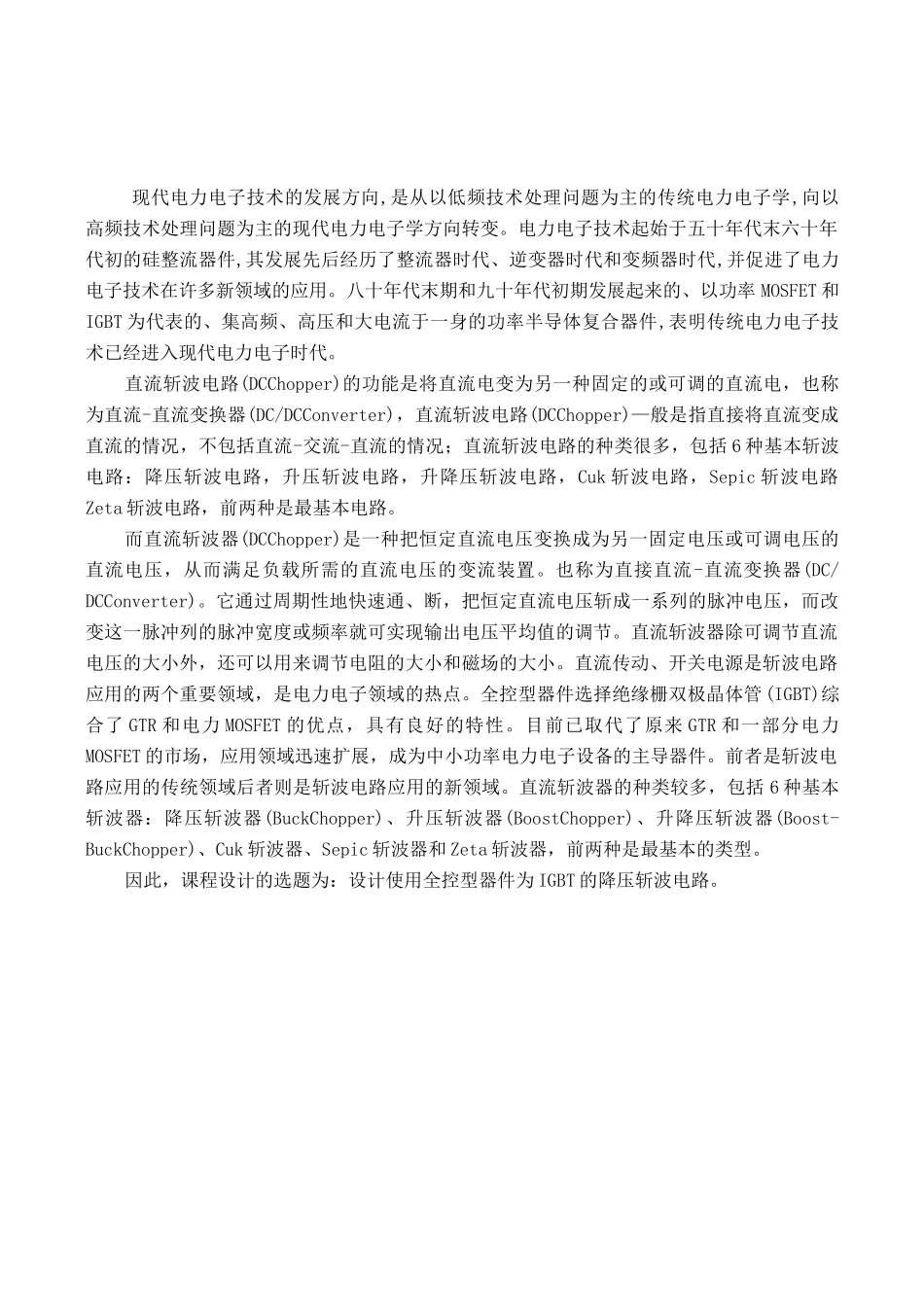

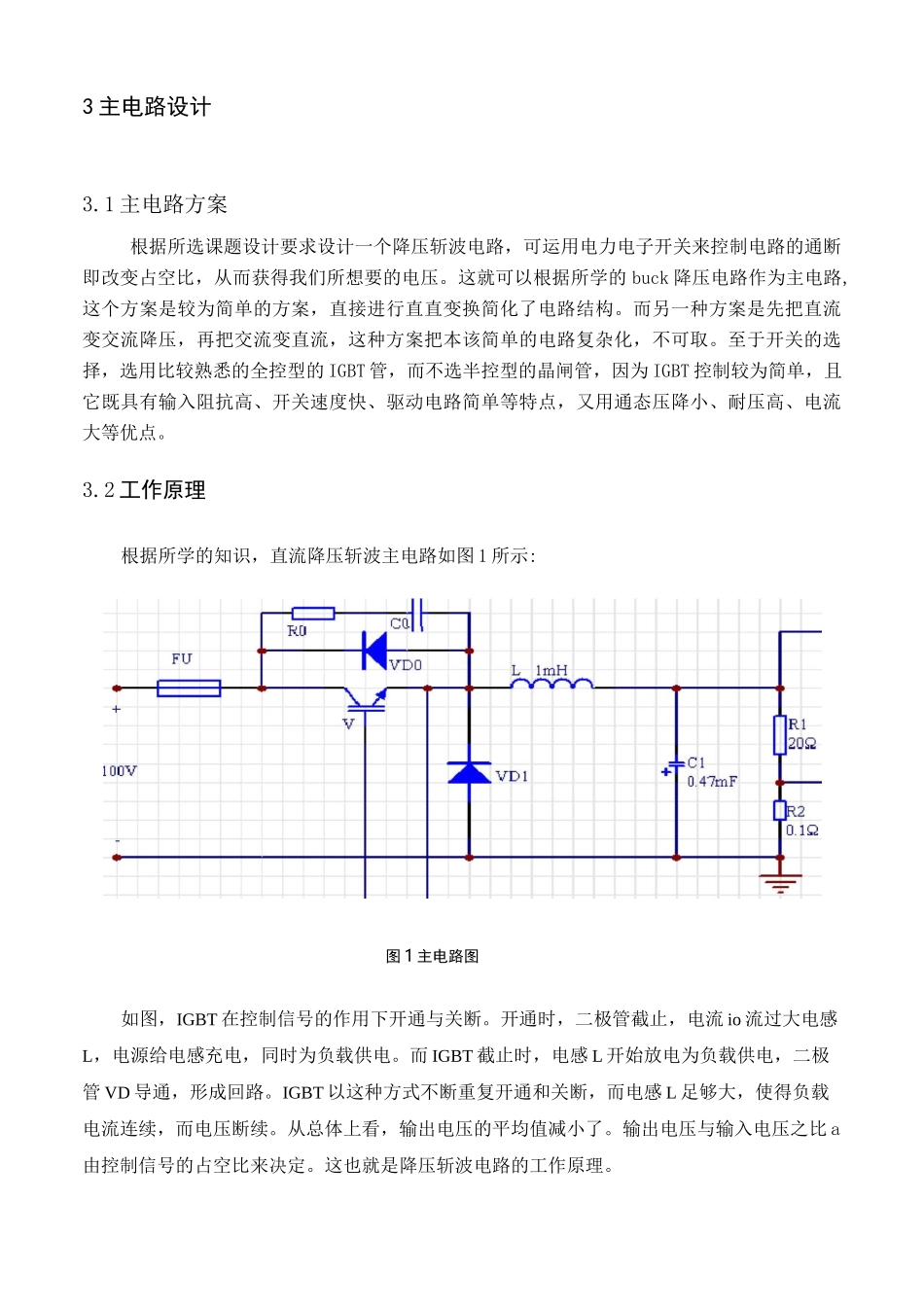

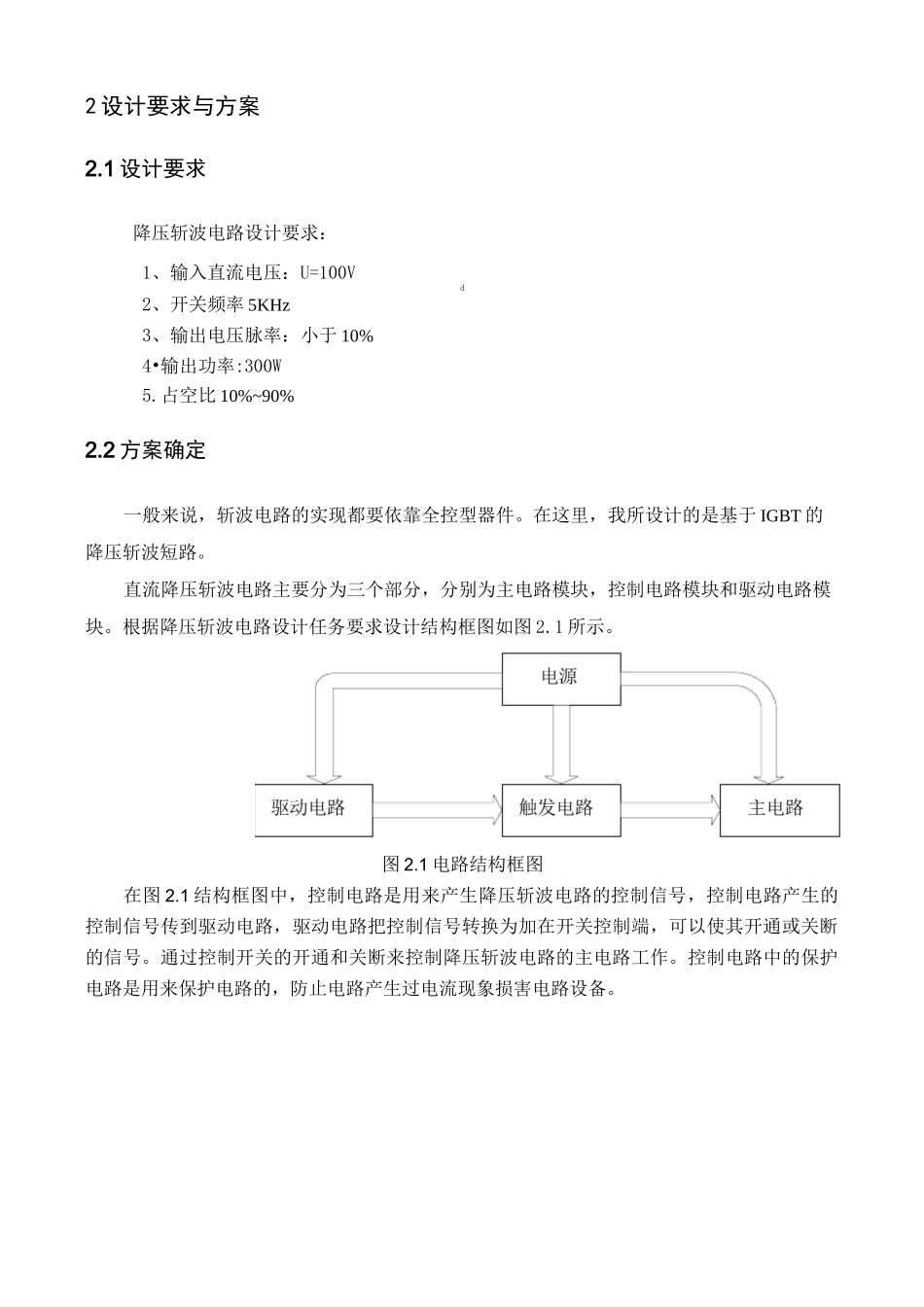

现代电力电子技术的发展方向,是从以低频技术处理问题为主的传统电力电子学,向以高频技术处理问题为主的现代电力电子学方向转变。电力电子技术起始于五十年代末六十年代初的硅整流器件,其发展先后经历了整流器时代、逆变器时代和变频器时代,并促进了电力电子技术在许多新领域的应用。八十年代末期和九十年代初期发展起来的、以功率 MOSFET 和IGBT 为代表的、集高频、高压和大电流于一身的功率半导体复合器件,表明传统电力电子技术已经进入现代电力电子时代。直流斩波电路(DCChopper)的功能是将直流电变为另一种固定的或可调的直流电,也称为直流-直流变换器(DC/DCConverter),直流斩波电路(DCChopper)—般是指直接将直流变成直流的情况,不包括直流-交流-直流的情况;直流斩波电路的种类很多,包括 6 种基本斩波电路:降压斩波电路,升压斩波电路,升降压斩波电路,Cuk 斩波电路,Sepic 斩波电路Zeta 斩波电路,前两种是最基本电路。而直流斩波器(DCChopper)是一种把恒定直流电压变换成为另一固定电压或可调电压的直流电压,从而满足负载所需的直流电压的变流装置。也称为直接直流-直流变换器(DC/DCConverter)。它通过周期性地快速通、断,把恒定直流电压斩成一系列的脉冲电压,而改变这一脉冲列的脉冲宽度或频率就可实现输出电压平均值的调节。直流斩波器除可调节直流电压的大小外,还可以用来调节电阻的大小和磁场的大小。直流传动、开关电源是斩波电路应用的两个重要领域,是电力电子领域的热点。全控型器件选择绝缘栅双极晶体管(IGBT)综合了 GTR 和电力 MOSFET 的优点,具有良好的特性。目前已取代了原来 GTR 和一部分电力MOSFET 的市场,应用领域迅速扩展,成为中小功率电力电子设备的主导器件。前者是斩波电路应用的传统领域后者则是斩波电路应用的新领域。直流斩波器的种类较多,包括 6 种基本斩波器:降压斩波器(BuckChopper)、升压斩波器(BoostChopper)、升降压斩波器(Boost-BuckChopper)、Cuk 斩波器、Sepic 斩波器和 Zeta 斩波器,前两种是最基本的类型。因此,课程设计的选题为:设计使用全控型器件为 IGBT 的降压斩波电路。2 设计要求与方案2.1 设计要求降压斩波电路设计要求:1、输入直流电压:U=100Vd2、开关频率 5KHz3、输出电压脉率:小于 10%4•输出功率:300W5.占空比 10%~90%2.2 方案确定一般来说,斩波电路的实现都要依靠全控型器件。在这里,我所设计的是基于 IGBT 的降压斩波短路。直流降压斩...
