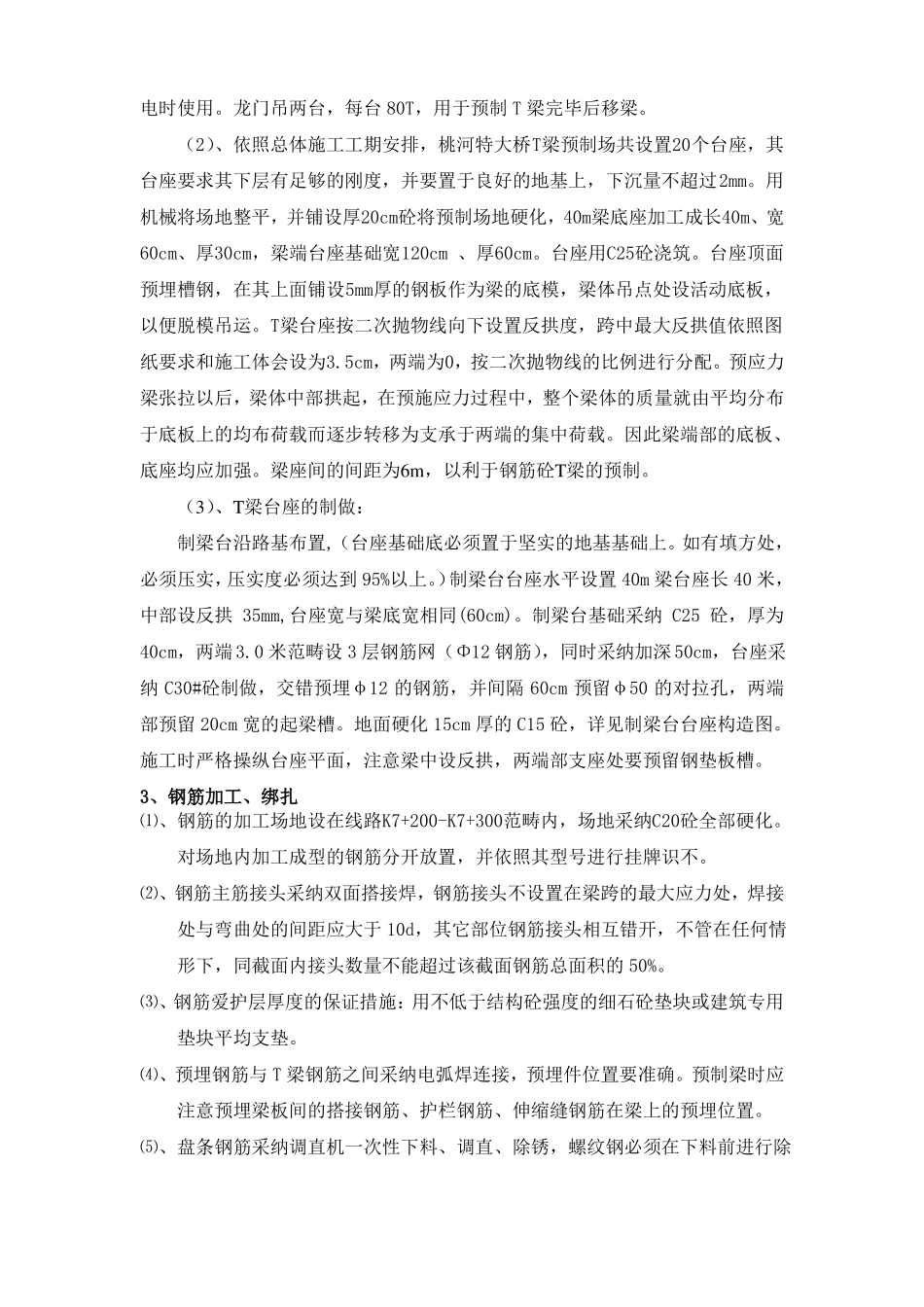

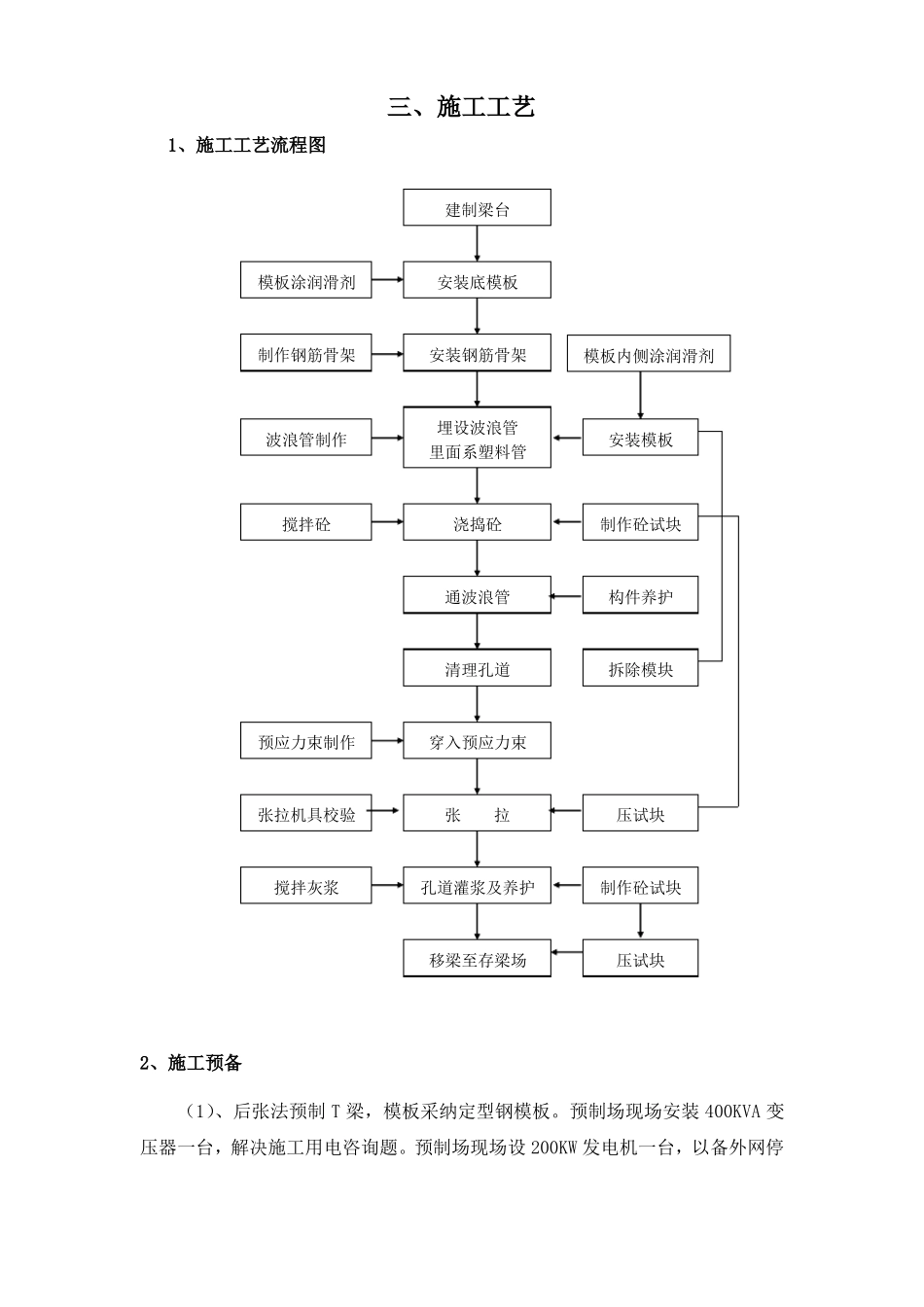

后张法预应力 T 梁预制施工方案一、工程概况1、工程名称：K8+211.5 桃河特大桥2、工程地点：山西阳泉白羊墅3、建设单位：阳五高速公路投资治理有限公司4、设计单位：山西省交通规划勘察设计院5、全桥 30 跨，分八联共长 1241.2 米（左幅长 1244.8 米），桥梁下部结构分不采纳等截面实心墩、变截面空心墩，重力式台、肋板台，基础为扩大基础和灌注桩基础，上部为预应力砼先简支后连续 T 梁结构。6、该预制场负责生产 280 片 T 梁。预制场设置在 0#台背（K7+050—K7+590），预制底模 20 个，7 月底打算开始试生产， 8 月正式开始生产，打算月生产 45片。二、编制依据1．《公路工程技术标准》（JTG D01—2003）2．《公路桥涵设计通用规范》（JTG D60—2004）3．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2004）4．《公路桥涵施工技术规范》（JTJ041—2000）5．《公路工程抗震设计规范》（JTJ004—89）6．《公路桥涵地基与基础设计规范》（JTGD63—2007）7．《公路工程水文勘测设计规范》（JTG C30—2002）8．《公路圬工桥涵设计规范》（JTG D61—2005）9．《公路桥梁板式橡胶支座》（JT/T4—2004）三、施工工艺1、施工工艺流程图波浪管制作安装模板2、施工预备（1）、后张法预制 T 梁，模板采纳定型钢模板。预制场现场安装 400KVA 变压器一台，解决施工用电咨询题。预制场现场设 200KW 发电机一台，以备外网停移梁至存梁场压试块张拉机具校验张拉压试块清理孔道拆除模块搅拌砼浇捣砼制作砼试块埋设波浪管里面系塑料管模板涂润滑剂安装底模板建制梁台制作钢筋骨架安装钢筋骨架模板内侧涂润滑剂通波浪管构件养护预应力束制作穿入预应力束搅拌灰浆孔道灌浆及养护制作砼试块电时使用。龙门吊两台，每台 80T，用于预制 T 梁完毕后移梁。（2）、依照总体施工工期安排，桃河特大桥T梁预制场共设置20个台座，其台座要求其下层有足够的刚度，并要置于良好的地基上，下沉量不超过2mm。用机械将场地整平，并铺设厚20cm砼将预制场地硬化，40m梁底座加工成长40m、宽60cm、厚30cm，梁端台座基础宽120cm 、厚60cm。台座用C25砼浇筑。台座顶面预埋槽钢，在其上面铺设5mm厚的钢板作为梁的底模，梁体吊点处设活动底板，以便脱模吊运。T梁台座按二次抛物线向下设置反拱度，跨中最大反拱值依照图纸要求和施工体会设为3.5cm，两端为0，按二次抛物线的比例进行分配。预应力梁张拉以后，梁体中部拱起，在预施应力过程中...
