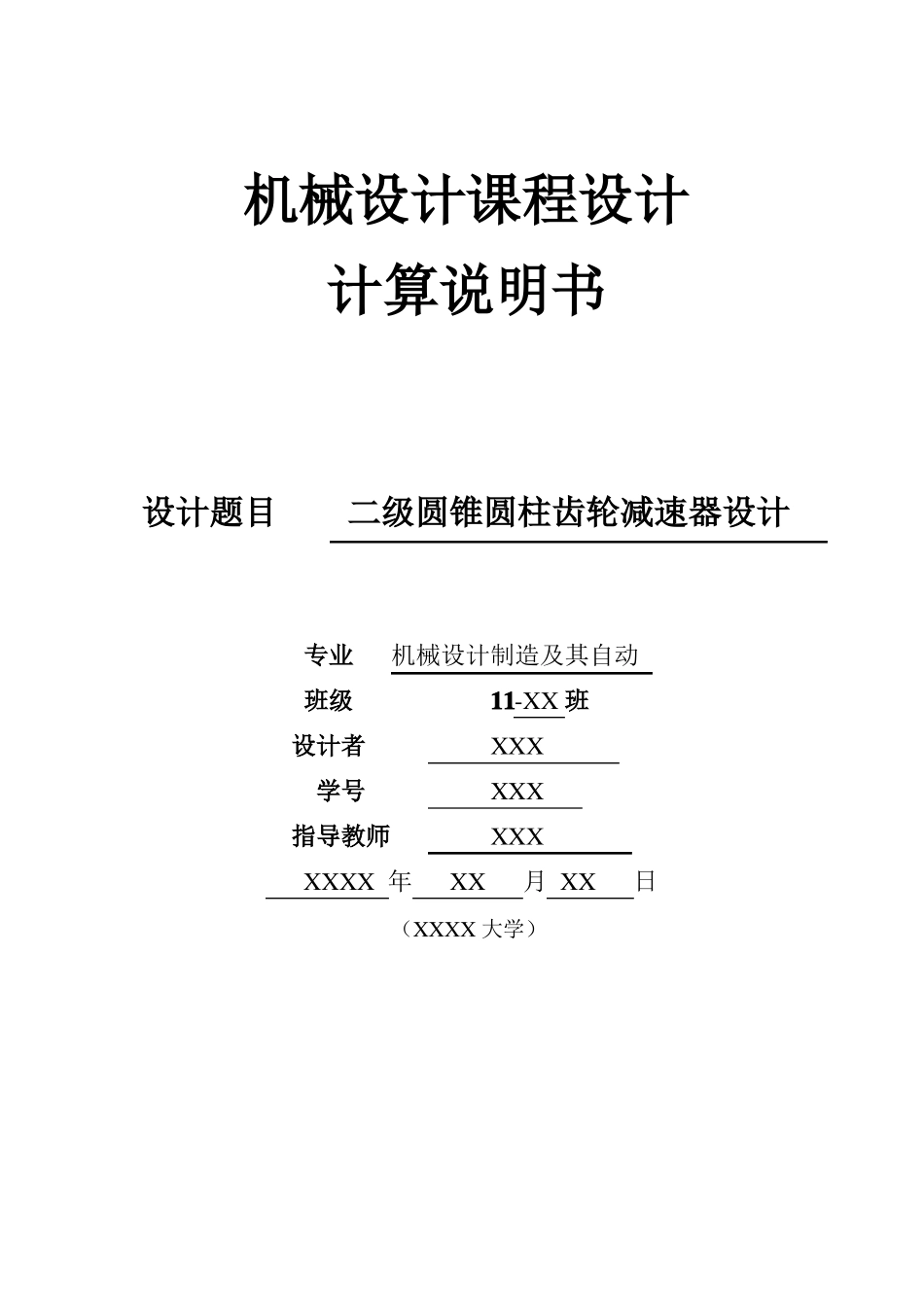

圆锥圆柱齿轮减速器设计_第1页
1/30

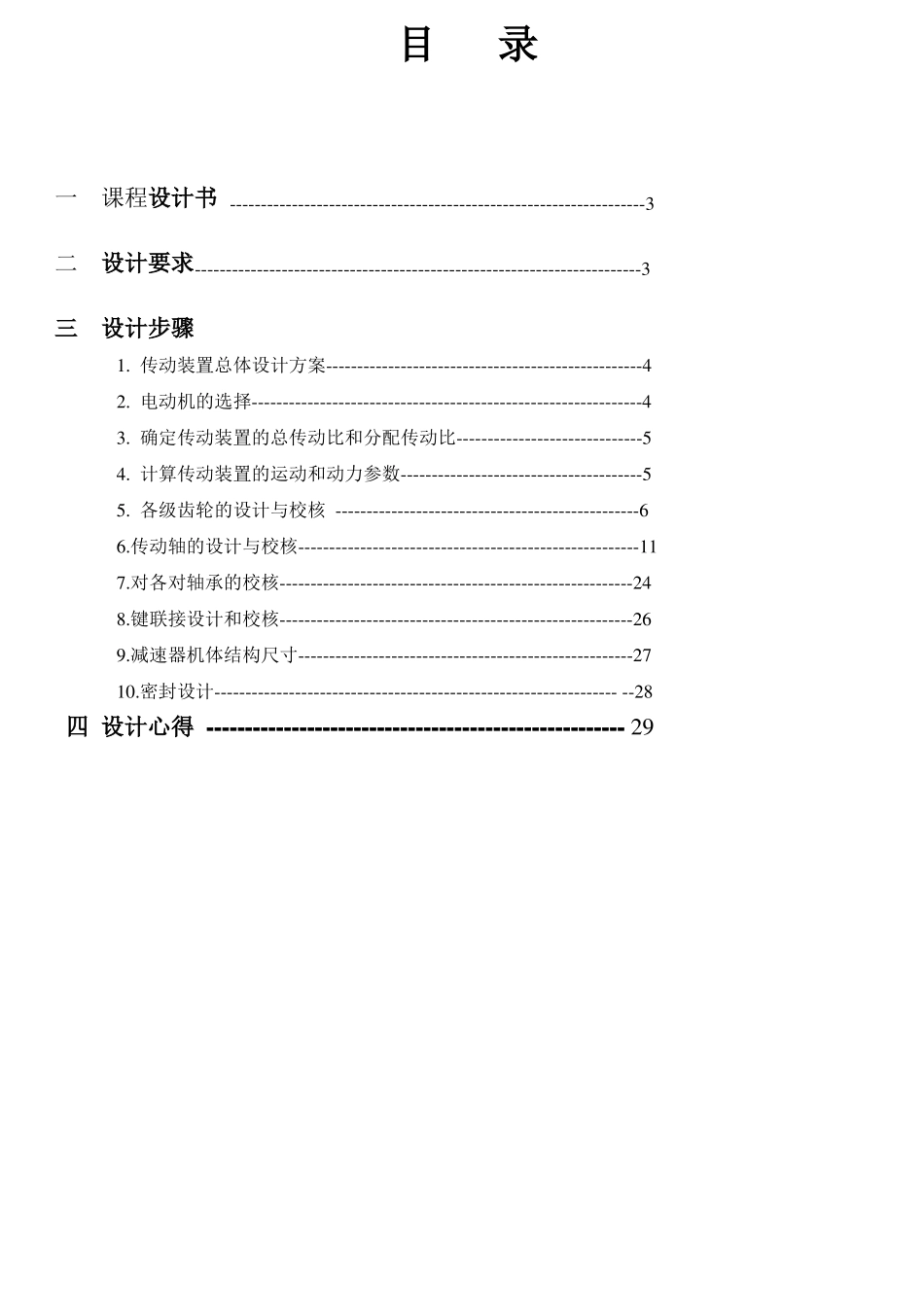

圆锥圆柱齿轮减速器设计_第2页
2/30

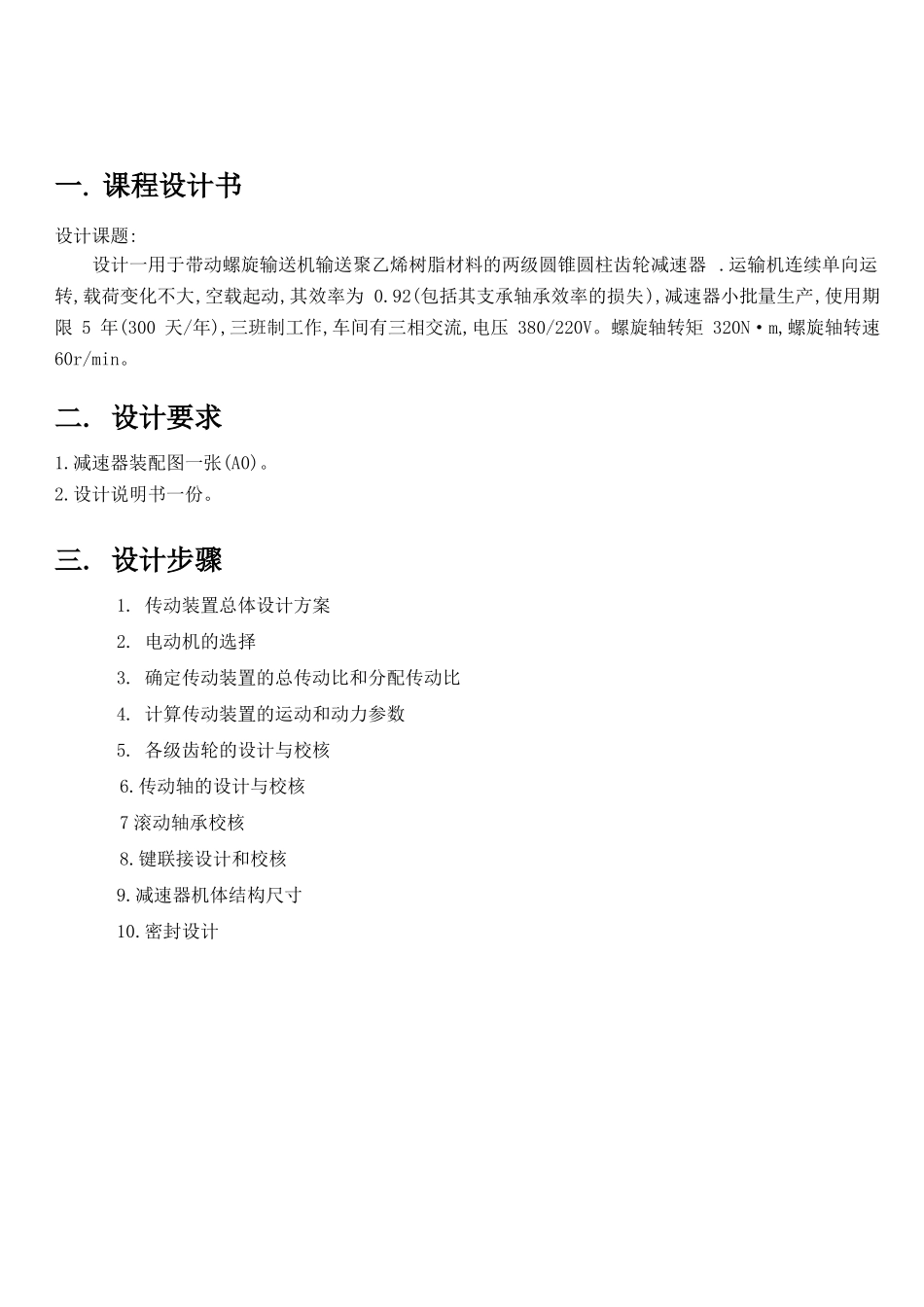

圆锥圆柱齿轮减速器设计_第3页
3/30
机械设计课程设计计算说明书设计题目二级圆锥圆柱齿轮减速器设计专业机械设计制造及其自动班级11-XX 班设计者XXX学号XXX指导教师XXXXXXX 年XX月 XX日(XXXX 大学)目录一课程设计书 -------------------------------------------------------------------3二设计要求------------------------------------------------------------------------3三设计步骤1. 传动装置总体设计方案---------------------------------------------------42. 电动机的选择---------------------------------------------------------------43. 确定传动装置的总传动比和分配传动比------------------------------54. 计算传动装置的运动和动力参数---------------------------------------55. 各级齿轮的设计与校核 -------------------------------------------------66.传动轴的设计与校核-------------------------------------------------------117.对各对轴承的校核---------------------------------------------------------248.键联接设计和校核---------------------------------------------------------269.减速器机体结构尺寸------------------------------------------------------2710.密封设计----------------------------------------------------------------- --28四 设计心得 ------------------------------------------------------ 29一. 课程设计书设计课题:设计一用于带动螺旋输送机输送聚乙烯树脂材料的两级圆锥圆柱齿轮减速器 .运输机连续单向运转,载荷变化不大,空载起动,其效率为 0.92(包括其支承轴承效率的损失),减速器小批量生产,使用期限 5 年(300 天/年),三班制工作,车间有三相交流,电压 380/220V。螺旋轴转矩 320N·m,螺旋轴转速60r/min。二. 设计要求1.减速器装配图一张(A0)。2.设计说明书一份。三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 各级齿轮的设计与校核6.传动轴的设计与校核7 滚动轴承校核8.键联接设计和校核9.减速器机体结构尺寸10.密封设计主要计算过程一.传动装置的总体设计传动方案设计:主 要 计 算 结果图一二.选择电动机根据已知条件,输送机的有效功率Ps=(n3 *Me) / 9549  (60*320) / 9549  2.01kW装置中包含的传动和轴承效率为类型圆柱斜齿轮传动锥齿轮传动滚动轴承联轴...
