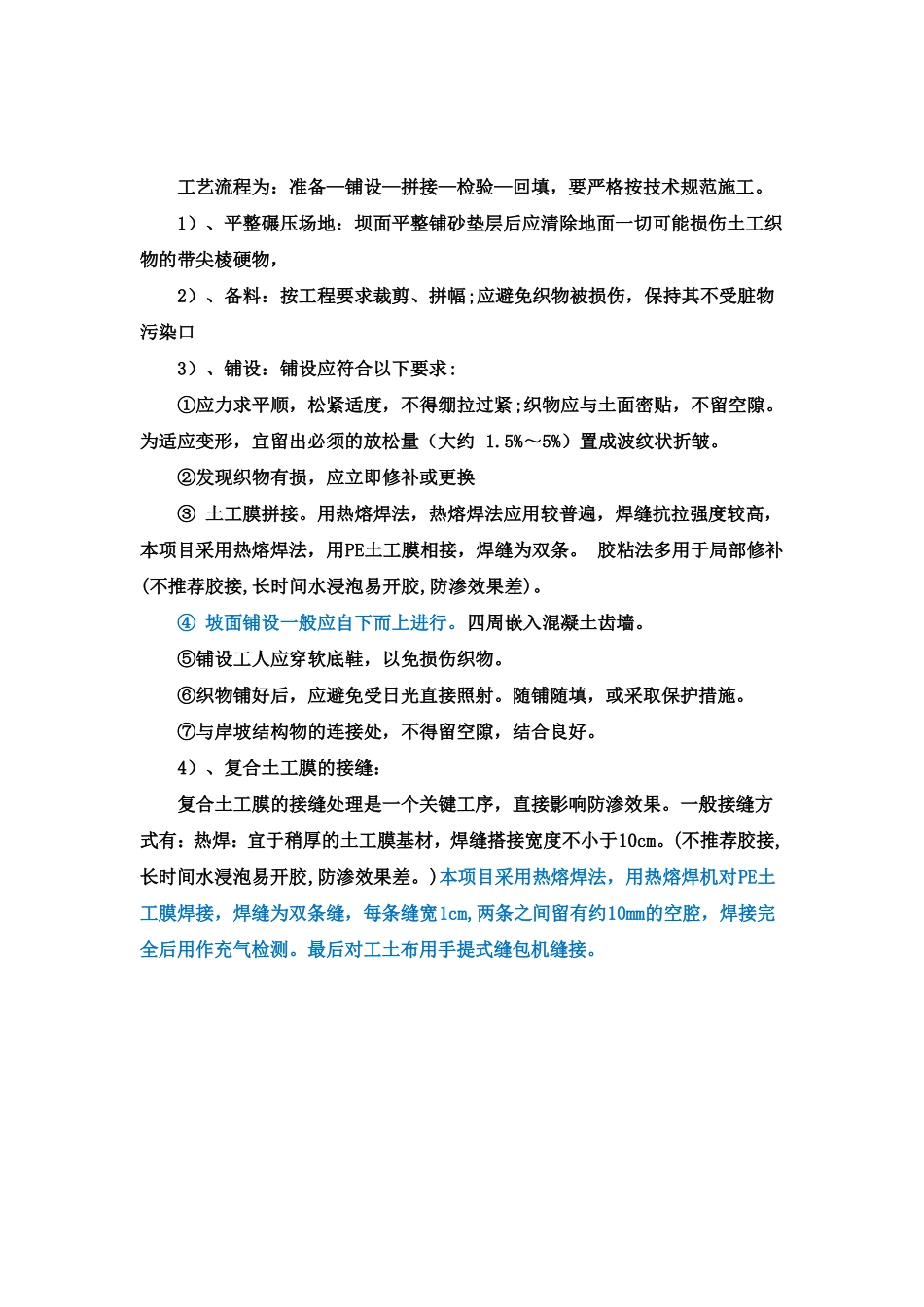

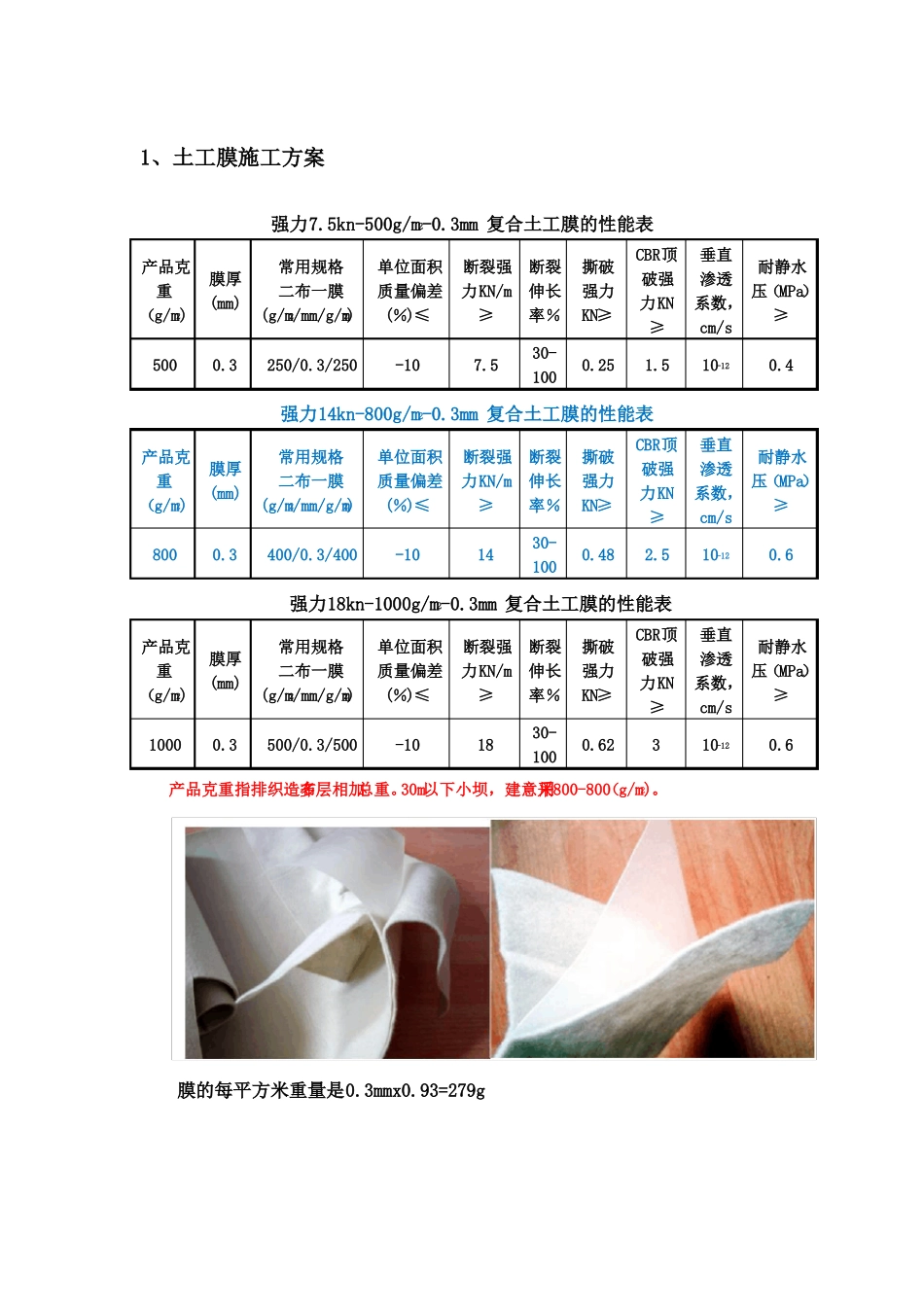

土工膜材质型号和施工方案1、土工膜材质型号参照《GB/T 17642-2008 土工合成材料 非织造布复合土工膜》1、土工膜施工方案强力7.5kn-500g/m2-0.3mm 复合土工膜的性能表产品克常用规格单位面积膜厚重二布一膜质量偏差(mm)222（g/m)(g/m/mm/g/m)(％)≤5000.3250/0.3/250-10断裂强力KN/m≥7.5断裂撕破伸长强力率％KN≥30-1000.25CBR顶破强力KN≥1.5垂直耐静水渗透压（MPa）系数，≥cm/s10-120.4强力14kn-800g/m2-0.3mm 复合土工膜的性能表产品克常用规格单位面积膜厚重二布一膜质量偏差(mm)222（g/m)(g/m/mm/g/m)(％)≤8000.3400/0.3/400-10断裂强力KN/m≥14断裂撕破伸长强力率％KN≥30-1000.48CBR顶破强力KN≥2.5垂直耐静水渗透压（MPa）系数，≥cm/s10-120.6强力18kn-1000g/m2-0.3mm 复合土工膜的性能表产品克常用规格单位面积膜厚重二布一膜质量偏差(mm)222（g/m)(g/m/mm/g/m)(％)≤10000.3500/0.3/500-10断裂强力KN/m≥18断裂撕破伸长强力率％KN≥30-1000.622CBR顶破强力KN≥3垂直耐静水渗透压（MPa）系数，≥cm/s10-120.6产品克重指排织造布多层相加总重。30m以下小坝，建意采用800-800（g/m)。膜的每平方米重量是0.3mmx0.93=279g工艺流程为：准备—铺设—拼接—检验—回填，要严格按技术规范施工。1）、平整碾压场地：坝面平整铺砂垫层后应清除地面一切可能损伤土工织物的带尖棱硬物，2）、备料：按工程要求裁剪、拼幅;应避免织物被损伤，保持其不受脏物污染口3）、铺设：铺设应符合以下要求:①应力求平顺，松紧适度，不得绷拉过紧;织物应与土面密贴，不留空隙。为适应变形，宜留出必须的放松量（大约 1.5%～5%）置成波纹状折皱。②发现织物有损，应立即修补或更换③ 土工膜拼接。用热熔焊法，热熔焊法应用较普遍，焊缝抗拉强度较高，本项目采用热熔焊法，用PE土工膜相接，焊缝为双条。 胶粘法多用于局部修补(不推荐胶接,长时间水浸泡易开胶,防渗效果差)。④ 坡面铺设一般应自下而上进行。四周嵌入混凝土齿墙。⑤铺设工人应穿软底鞋，以免损伤织物。⑥织物铺好后，应避免受日光直接照射。随铺随填，或采取保护措施。⑦与岸坡结构物的连接处，不得留空隙，结合良好。4）、复合土工膜的接缝：复合土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于10cm。(不推荐胶接,长时间水浸泡易开胶,防渗效果差。)本项目采用热熔焊法，用热熔焊机对PE土工膜焊接，焊缝为双条缝，每...
