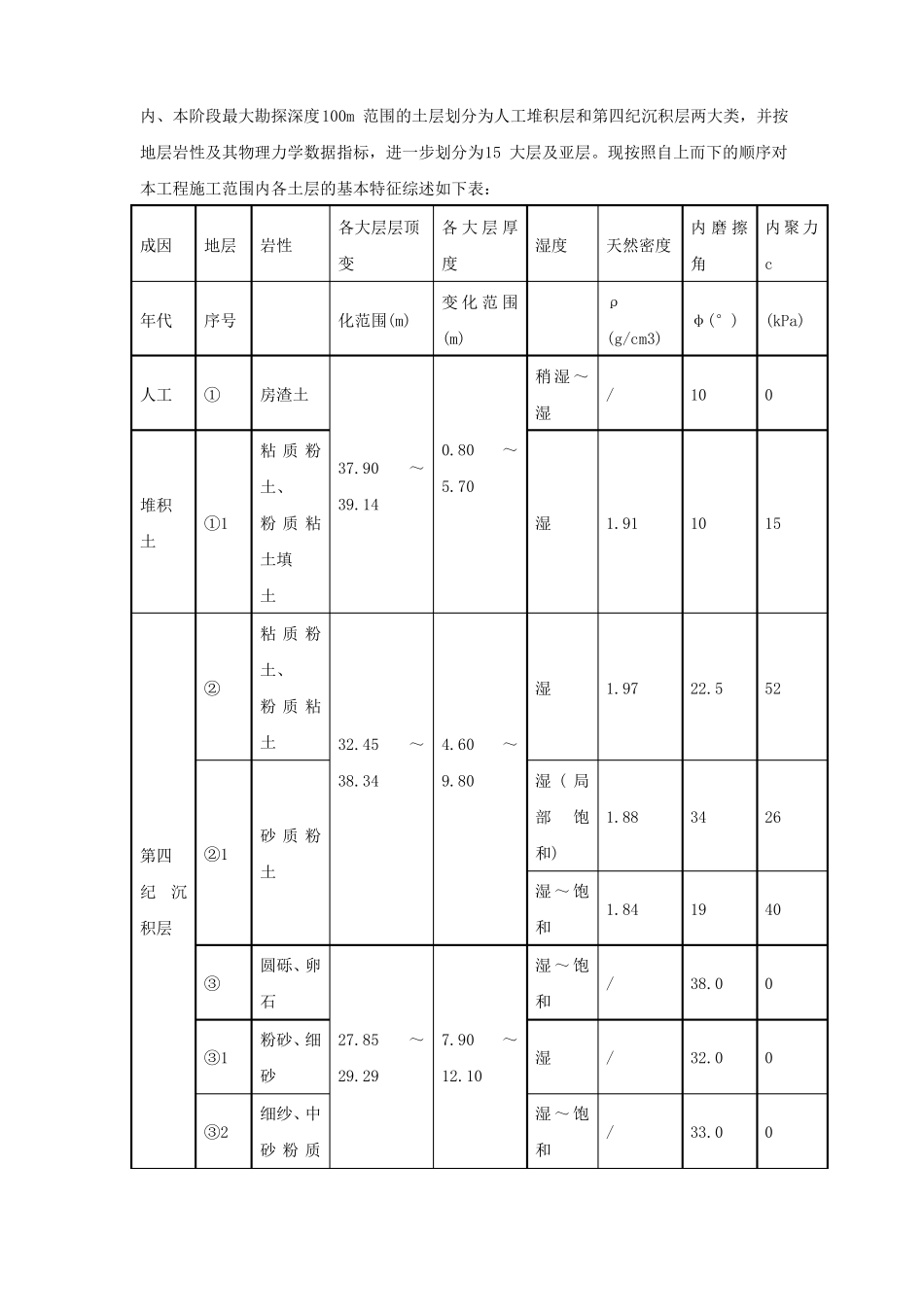

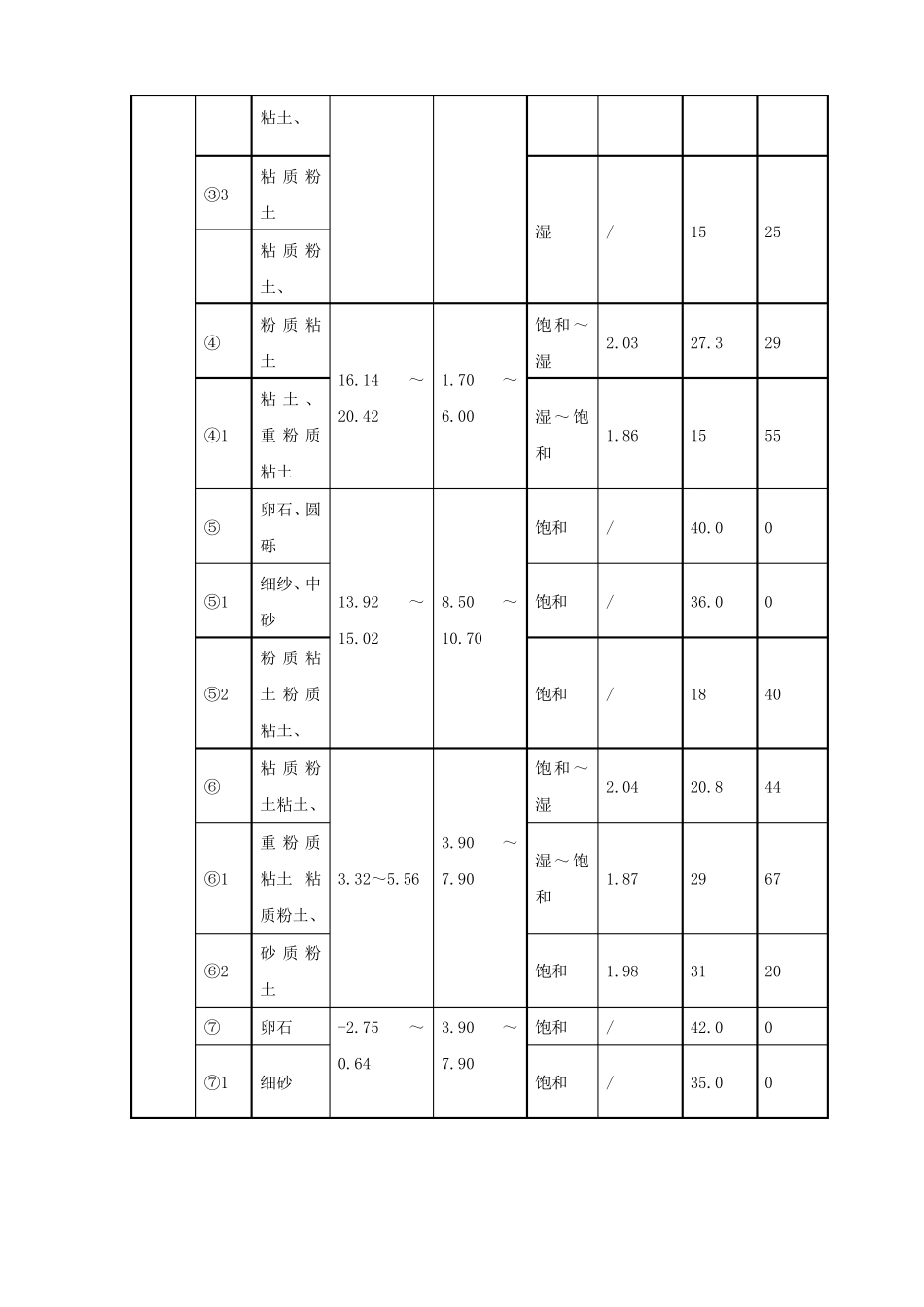

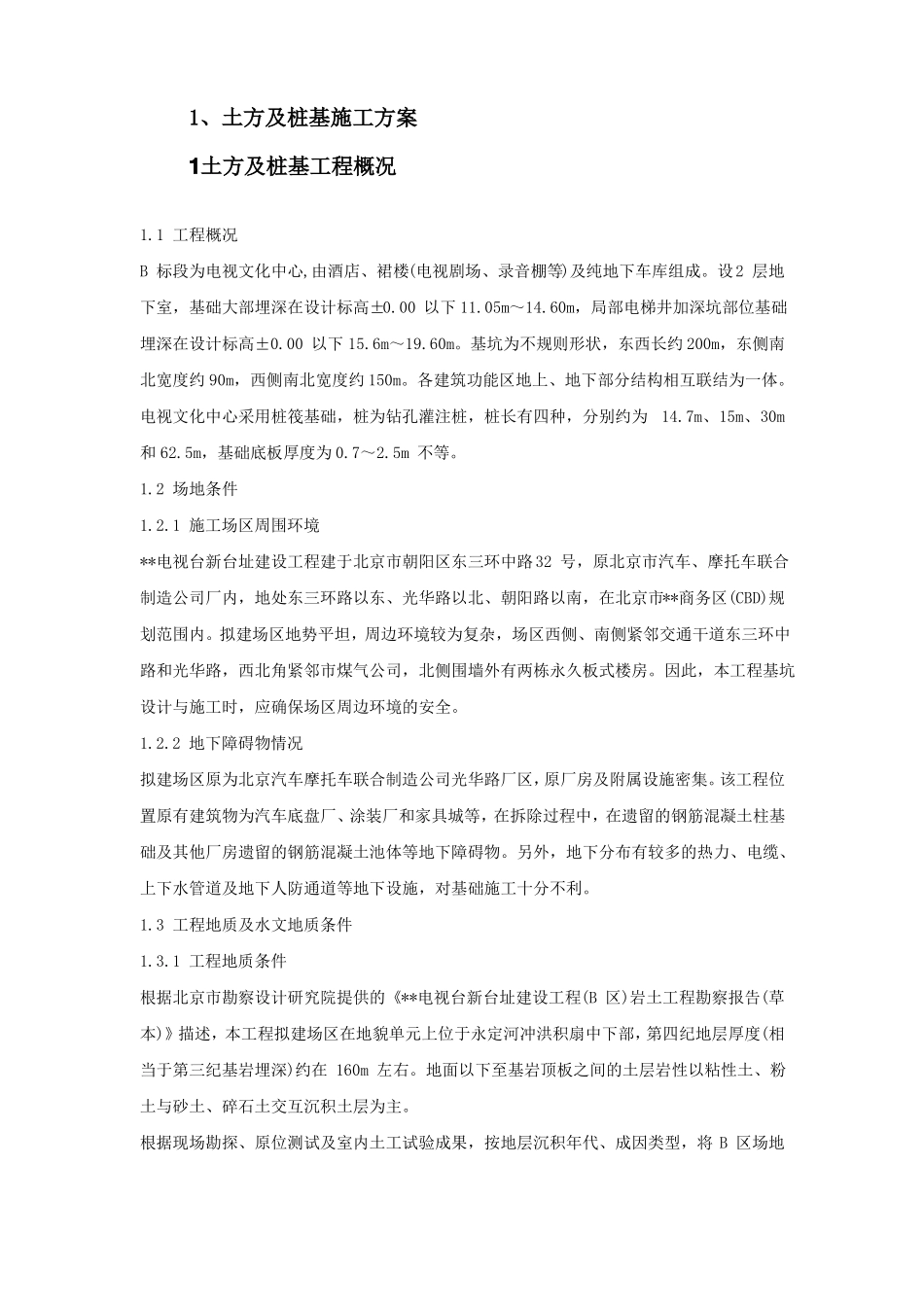

1、土方及桩基施工方案1土方及桩基工程概况1.1 工程概况B 标段为电视文化中心,由酒店、裙楼(电视剧场、录音棚等)及纯地下车库组成。设2 层地下室，基础大部埋深在设计标高±0.00 以下 11.05m～14.60m，局部电梯井加深坑部位基础埋深在设计标高±0.00 以下 15.6m～19.60m。基坑为不规则形状，东西长约 200m，东侧南北宽度约 90m，西侧南北宽度约 150m。各建筑功能区地上、地下部分结构相互联结为一体。电视文化中心采用桩筏基础，桩为钻孔灌注桩，桩长有四种，分别约为14.7m、15m、30m和 62.5m，基础底板厚度为 0.7～2.5m 不等。1.2 场地条件1.2.1 施工场区周围环境**电视台新台址建设工程建于北京市朝阳区东三环中路32 号，原北京市汽车、摩托车联合制造公司厂内，地处东三环路以东、光华路以北、朝阳路以南，在北京市**商务区(CBD)规划范围内。拟建场区地势平坦，周边环境较为复杂，场区西侧、南侧紧邻交通干道东三环中路和光华路，西北角紧邻市煤气公司，北侧围墙外有两栋永久板式楼房。因此，本工程基坑设计与施工时，应确保场区周边环境的安全。1.2.2 地下障碍物情况拟建场区原为北京汽车摩托车联合制造公司光华路厂区，原厂房及附属设施密集。该工程位置原有建筑物为汽车底盘厂、涂装厂和家具城等，在拆除过程中，在遗留的钢筋混凝土柱基础及其他厂房遗留的钢筋混凝土池体等地下障碍物。另外，地下分布有较多的热力、电缆、上下水管道及地下人防通道等地下设施，对基础施工十分不利。1.3 工程地质及水文地质条件1.3.1 工程地质条件根据北京市勘察设计研究院提供的《**电视台新台址建设工程(B 区)岩土工程勘察报告(草本)》描述，本工程拟建场区在地貌单元上位于永定河冲洪积扇中下部，第四纪地层厚度(相当于第三纪基岩埋深)约在 160m 左右。地面以下至基岩顶板之间的土层岩性以粘性土、粉土与砂土、碎石土交互沉积土层为主。根据现场勘探、原位测试及室内土工试验成果，按地层沉积年代、成因类型，将 B 区场地内、本阶段最大勘探深度100m 范围的土层划分为人工堆积层和第四纪沉积层两大类，并按地层岩性及其物理力学数据指标，进一步划分为15 大层及亚层。现按照自上而下的顺序对本工程施工范围内各土层的基本特征综述如下表：各大层层顶成因地层岩性变年代序号化范围(m)(m)稍 湿 ～人工①房渣土湿粘 质 粉37.90土、堆积①1土土填土粘 质 粉土、②粉 质 粘土32.4538.34砂 质 粉第四纪沉积层圆砾、卵③石粉...
