2024年燃机培训总结范文

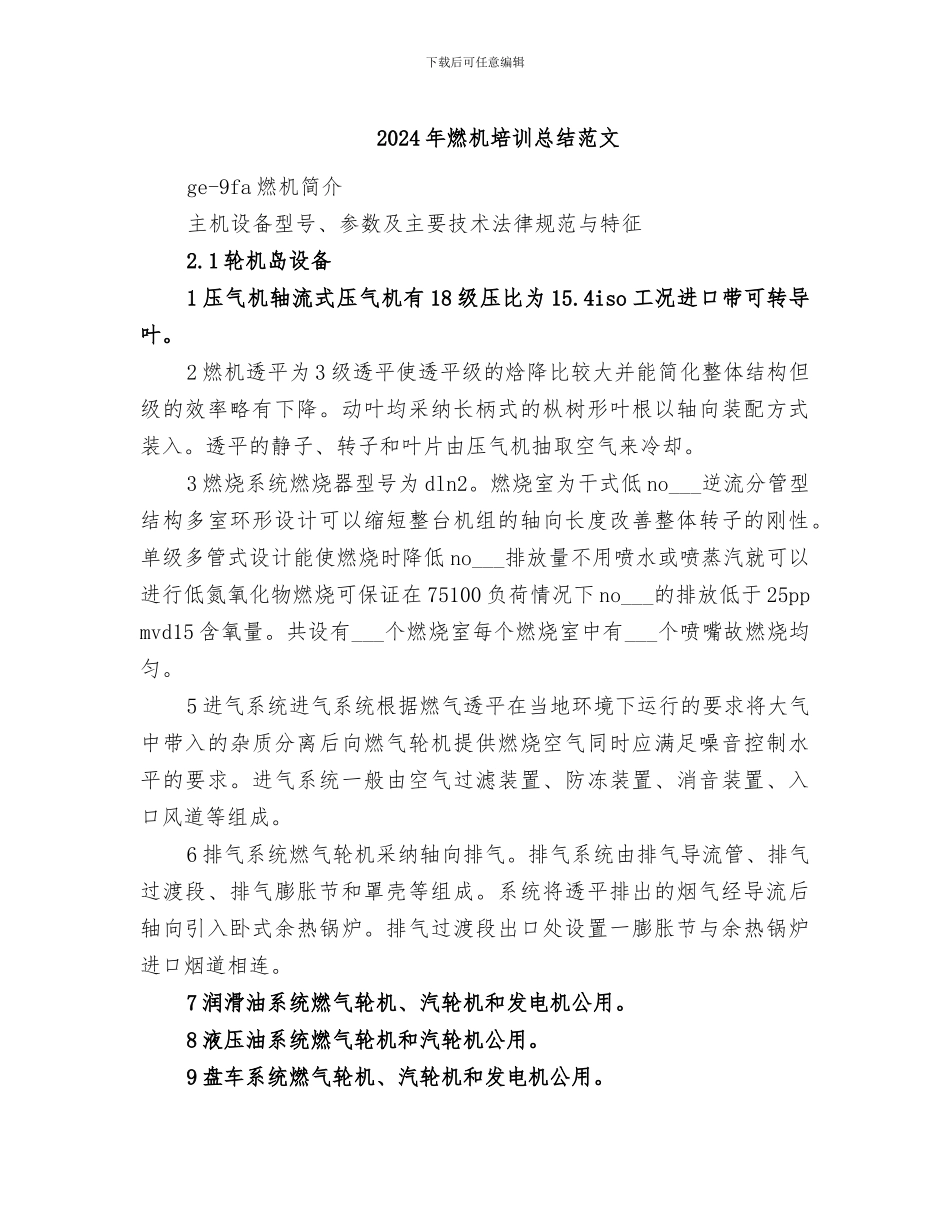

下载后可任意编辑2024 年燃机培训总结范文ge-9fa 燃机简介主机设备型号、参数及主要技术法律规范与特征2.1 轮机岛设备1 压气机轴流式压气机有 18 级压比为 15.4iso 工况进口带可转导叶。2 燃机透平为 3 级透平使透平级的焓降比较大并能简化整体结构但级的效率略有下降。动叶均采纳长柄式的枞树形叶根以轴向装配方式装入。透平的静子、转子和叶片由压气机抽取空气来冷却。3 燃烧系统燃烧器型号为 dln2。燃烧室为干式低 no___逆流分管型结构多室环形设计可以缩短整台机组的轴向长度改善整体转子的刚性。单级多管式设计能使燃烧时降低 no___排放量不用喷水或喷蒸汽就可以进行低氮氧化物燃烧可保证在 75100 负荷情况下 no___的排放低于 25ppmvd15 含氧量。共设有___个燃烧室每个燃烧室中有___个喷嘴故燃烧均匀。5 进气系统进气系统根据燃气透平在当地环境下运行的要求将大气中带入的杂质分离后向燃气轮机提供燃烧空气同时应满足噪音控制水平的要求。进气系统一般由空气过滤装置、防冻装置、消音装置、入口风道等组成。6 排气系统燃气轮机采纳轴向排气。排气系统由排气导流管、排气过渡段、排气膨胀节和罩壳等组成。系统将透平排出的烟气经导流后轴向引入卧式余热锅炉。排气过渡段出口处设置一膨胀节与余热锅炉进口烟道相连。7 润滑油系统燃气轮机、汽轮机和发电机公用。8 液压油系统燃气轮机和汽轮机公用。9 盘车系统燃气轮机、汽轮机和发电机公用。下载后可任意编辑10 压气机水洗系统___台燃气轮机公用一套水洗系统。压气机水洗用于去除堆积在压气机叶片上的污垢沉淀物以恢复机组性能。污垢沉淀物会降低压气机效率和降低压气机压比这样会减少机组的效率和出力。清洗方式包括在线和离线两种方式。11 冷却水系统包括燃机发电机冷却器、润滑油冷却器、燃机支架冷却、火焰探测器冷却器等全部采纳闭式冷却水冷却。2.2 余热锅炉余热锅炉由 fw 公司供货___fw 设计___新会 fw 制造是三压、一次中间再热、自然循环、卧式、无补燃的成熟产品。卧式、自然循环余热锅炉接受燃气轮机轴向排气烟气在余热锅炉内水平流动汽水利用压差在竖直面上自然循环流动无需外加循环泵。2.4 发电机发电机型号为 390h 全氢冷、机端静态励磁。发电机氢气冷却系统发电机采纳全氢冷定子线圈、定子铁芯和转子氢气压力为___mpa 补氢量为 14nm3/d 最大补氢量为 19.8nm3/d。2.5 机组控制系统采纳 dcs 实现单元机组的数据采集、处理、报警、制表...
