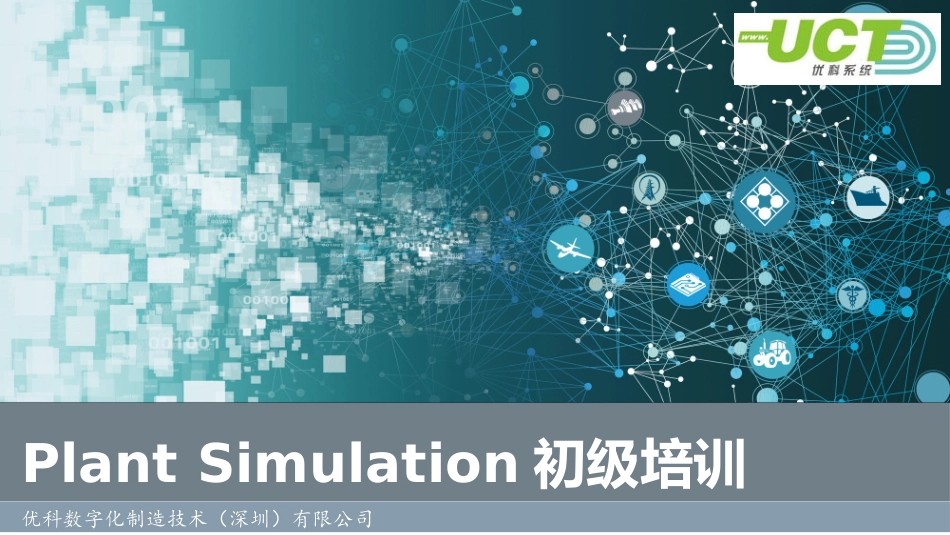

Plantsimulation初级培训VIP专享VIP免费

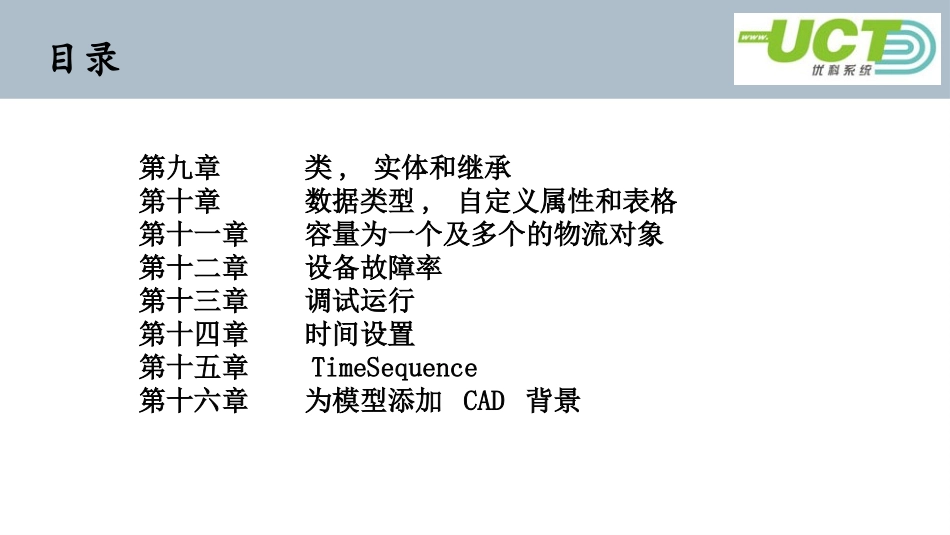

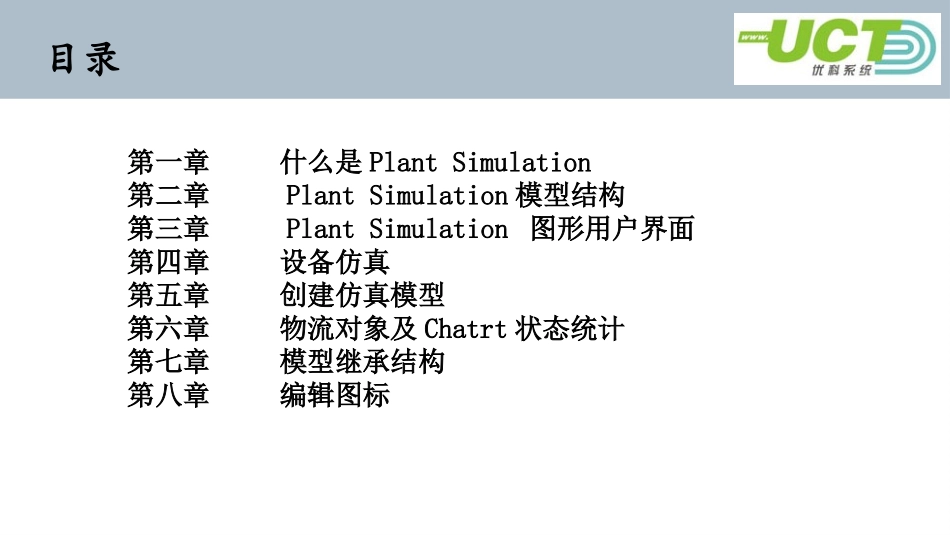

PlantSimulation初级培训优科数字化制造技术（深圳）有限公司目录第一章什么是PlantSimulation第二章PlantSimulation模型结构第三章PlantSimulation图形用户界面第四章设备仿真第五章创建仿真模型第六章物流对象及Chatrt状态统计第七章模型继承结构第八章编辑图标目录第九章类,实体和继承第十章数据类型,自定义属性和表格第十一章容量为一个及多个的物流对象第十二章设备故障率第十三章调试运行第十四章时间设置第十五章TimeSequence第十六章为模型添加CAD背景Restricted©UCTSYS2016Allrightsreserved.Smarterdecisions,betterproducts.第一章什么是PlantSimulation?Restricted©UCTSYS2016Allrightsreserved.Smarterdecisions,betterproducts.PlantSimulation：工厂和生产线物流过程仿真、优化工具Tecnomatix软件工具PlantSimulation，又称为SiMPLE++，是用C++实现的关于生产、物流和工程的仿真软件，它是面向对象的、图形化的、集成的建模、仿真工具，系统结构和实施都满足面向对象的要求。从学术上归类，Plantsimulation是一类典型的离散事件仿真软件工具。PlantSimulation可以对各种规模的工厂和生产线，包括大规模的跨国企业，建模、仿真和优化生产系统，分析和优化生产布局、资源利用率、产能和效率、物流和供需链，以便于承接不同大小的订单与混和产品的生产。它使用面向对象的技术和可以自定义的目标库来创建具有良好结构的层次化仿真模型，这种模型包括供应链、生产资源、控制策略、生产过程、商务过程。用户通过扩展的分析工具、统计数据和图表来评估不同的解决方案并在生产计划的早期阶段做出迅速而可靠的决策。PlantSimulation：工厂和生产线物流过程仿真、优化工具•最初命名为SIMPLE++（用C++编写的“生产物流和工程仿真）•20多年的仿真系统应用和开发方面经验•后来改名为eM-Plant，为eM-Power系列解决方案中的一员•在2005年4月，UGS收购了Tecnomatix并把产品重新命名为“工厂仿真”（PlantSimulation）•2007年Siemens收购UGS•面向对象图形和集成建模、仿真、动画制作和优化的标准软件•是集成制造工程环境的关键组成部分PlantSimulation的功能新厂的规划和布局新产品投产前的评估现有生产线的优化现有物流的优化对工厂的布局、生产设备、生产过程、生产条件、仓储物流进行仿真，建立结构层次清晰的3D模型。然后在虚拟的环境下通过对产量、存储面积和交付周期等关键指标进行分析，可以及早发现工厂布局中的不足和瓶颈因素，有效的提高工厂布局规划的效率和效果。仿真分析工具实时统计对象的信息丰富的数据表现方式瓶颈分析2D、3D等模型表现方式Sankey图分析Restricted©UCTSYS2016Allrightsreserved.Smarterdecisions,betterproducts.第二章PlantSimulation模型结构PlantSimulation窗口界面启动PlantSimulation，工作界面主要包含:-（工具箱）-（类库）-(控制台)-（菜单栏）默认模型结构点击创建新模型，或选择菜单命令文件>新建点击打开已有模型，或选择菜单命令文件>打开模型类库新建模型包含一个树状结构的类库。不同文件夹里面包含PlantSimulation提供的建模对象。可以根据建模需求修改类库结构，比如，增加文件夹保存测试模型或不同模块。*MU是指（移动对象)添加一个文件对象添加文件夹、框架或工具条，在要被增加的文件夹上点击右键添加要增加的对象。修改对象在同一结构层移动文件夹或对象时鼠标把要移动的对象拖放到目的位置即可。不同结构层中移动文件夹或对象时按住shift键然后鼠标把要移动的对象拖放到目的位置。改变结构或修改文件夹名称是要注意被修改部分与其他部分没有关联。重新命名对象修改对象名称:-双击（非连续双击）-按F2-鼠标右键选择“重命名”命名规则•字母开头后面包含字母、数字、下划线且不能包含特殊字符•不区分大小写•不能包含关键字if,then,else,from,until,loop,result,...例子：正确：Station_1,Station1,millingMaschine,conveyor错误：Station1,IF,35-conveyor,275Station•名称唯一性.保存文件点击保存模型文件>保存或者另存为第一次保存模型是会创建后缀名.spp文件。在以后的保存时都会将修改后...
