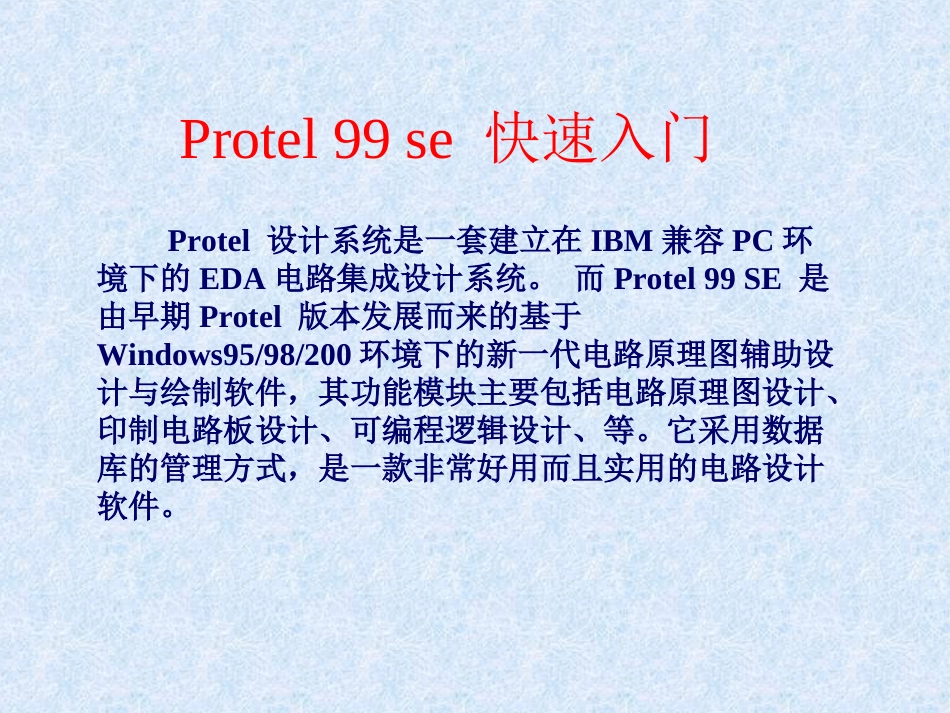

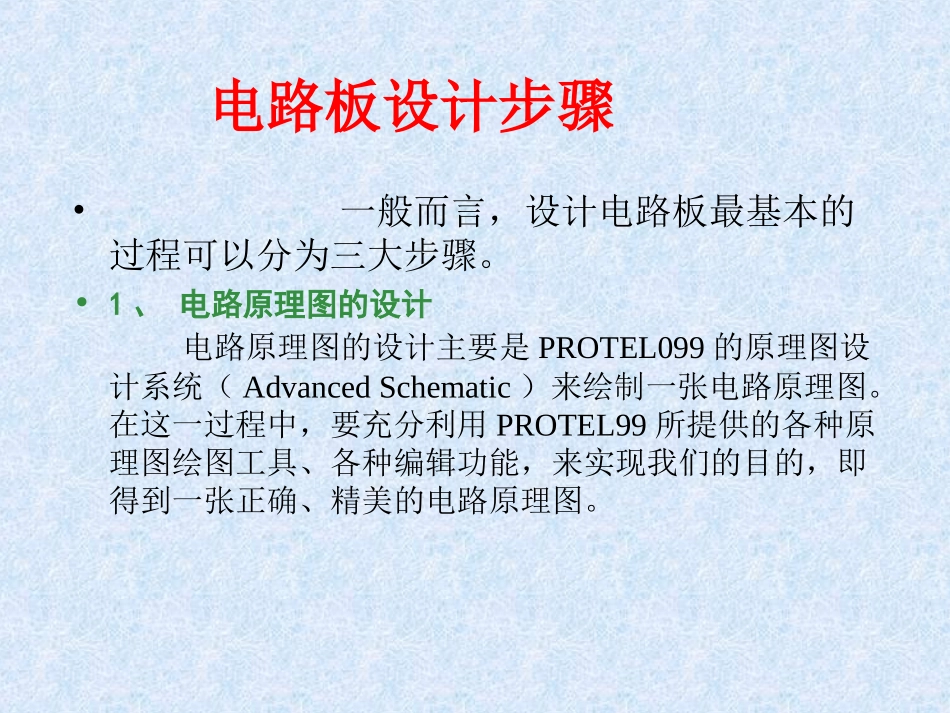

PROTEL99PROTEL99应应用用株洲市工业学校林芬红Protel99se快速入门Protel设计系统是一套建立在IBM兼容PC环境下的EDA电路集成设计系统。而Protel99SE是由早期Protel版本发展而来的基于Windows95/98/200环境下的新一代电路原理图辅助设计与绘制软件，其功能模块主要包括电路原理图设计、印制电路板设计、可编程逻辑设计、等。它采用数据库的管理方式，是一款非常好用而且实用的电路设计软件。电路板设计步骤•一般而言，设计电路板最基本的过程可以分为三大步骤。•1、电路原理图的设计电路原理图的设计主要是PROTEL099的原理图设计系统（AdvancedSchematic）来绘制一张电路原理图。在这一过程中，要充分利用PROTEL99所提供的各种原理图绘图工具、各种编辑功能，来实现我们的目的，即得到一张正确、精美的电路原理图。2、产生网络表网络表是电路原理图设计（SCH）与印制电路板设计（PCB）之间的一座桥梁，它是电路板自动布线的灵魂。网络表可以从电路原理图中获得，也可从印制电路板中提取出来。3、印制电路板的设计印制电路板的设计主要是针对PROTEL99的另外一个重要的部分PCB而言的，在这个过程中，我们借助PROTEL99提供的强大功能实现电路板的版面设计，完成高难度的等工作。设计简单电路原理图彩灯控制电路1-0一：原理图设计流程原理图的设计可按下面过程来完成。1、设计图纸大小Protel99/Schematic后，首先要构思好零件图，设计好图纸大小。图纸大小是根据电路图的规模和复杂程度而定的，设置合适的图纸大小是设计好原理图的第一步。2、设置Protel99/Schematic设计环境设置Protel99/Schematic设计环境，包括设置格点大小和类型，光标类型等等，大多数参数也可以使用系统默认值。3、放置零件用户根据电路图的需要，将零件从零件库里取出放置到图纸上，并对放置零件的序号、零件封装进行定义和设定等工作。•4、对原理图布线•利用Protel99/Schematic提供的各种工具，将图纸上的元件用具有电气意义的导线、符号连接起来，构成一个完整的原理图。•5、调整线路•将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。•6、报表输出•通过Protel99/Schematic提供的各种报表工具生成各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计作准备。•7、文件保存及打印输出•最后的步骤是文件保存及打印输出。原理图的设计流程图如上图1-1所示二：新建一个设计库1、启动Protel99，出现以下启动界面，如图1－2所示1-2启动后出现的窗口如下图1-3所示1-32、选取菜单File/New来新建一个设计库，出现如下图1－4对话框。DatabaseFileName处可输入设计库存盘文件名，点击Browse...改变存盘目录。1-4如果您想用口令保护您的设计文件，可点Password选项卡，再选Yes并输入口令，点击OK按钮后，出现如图1－5主设计窗口。1-53、选取File/New...打开NewDocument对话框，如图1－6，选取SchematicDocument建立一个新的原理图文档。1-64、双击新建的原理图文件图标，既进入原理图编辑模式，如下图所示。设计导航设计工具栏设计导航如果当前设计管理器导航现在处于打开状态，执行菜单View/DesignManager命令可以关闭设计导航，反之为打开。设计管理器以树状列表形式显示，用户可以通过设计导航进行很方便地进行设计管理操作，通过设计管理导航，我们可以很清楚地查看当前设计平台上设计数据库的情况，也可以导入其他数据库到当前设计平台中。打开设计管理导航也可以使用鼠标单击工具条上的按钮来实现。常用工具栏的打开常用工具栏的打开方式为：执行菜单View/Toolbars命令，在展出的级连菜单上单击鼠标左键即可。图样的放大与缩小在绘图的过程中，我们经常要多方位的观察图纸，因此放大和缩小显示状态就成了我们最常用的功能。常用的操作方法如下：（1）放大按PageUP键（2）缩小按PageDown键（3）归中按Home键，将原来光标的图样位置，移到工作区域中心位置显示。（4）更新按End键，将绘图区的图形进行更新，恢复正确的显示状态。（5）移动当前位置按Up键可以上移当前查看图样的位置，按Down键可以下移当前查看图样的位置，Left和Right依此类推。三：设计图纸大小1、选择标准图...
