第三章断路器的控制

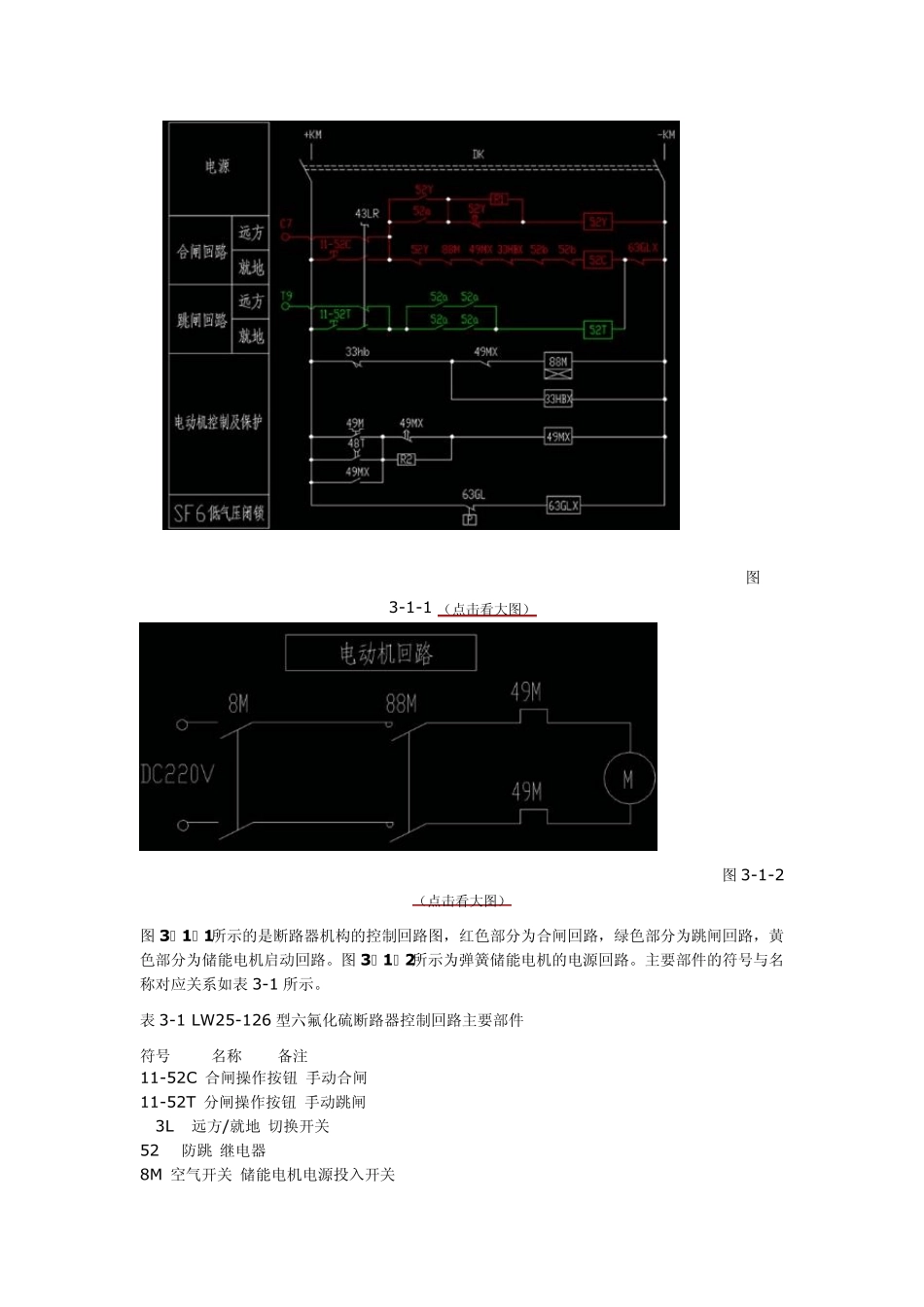

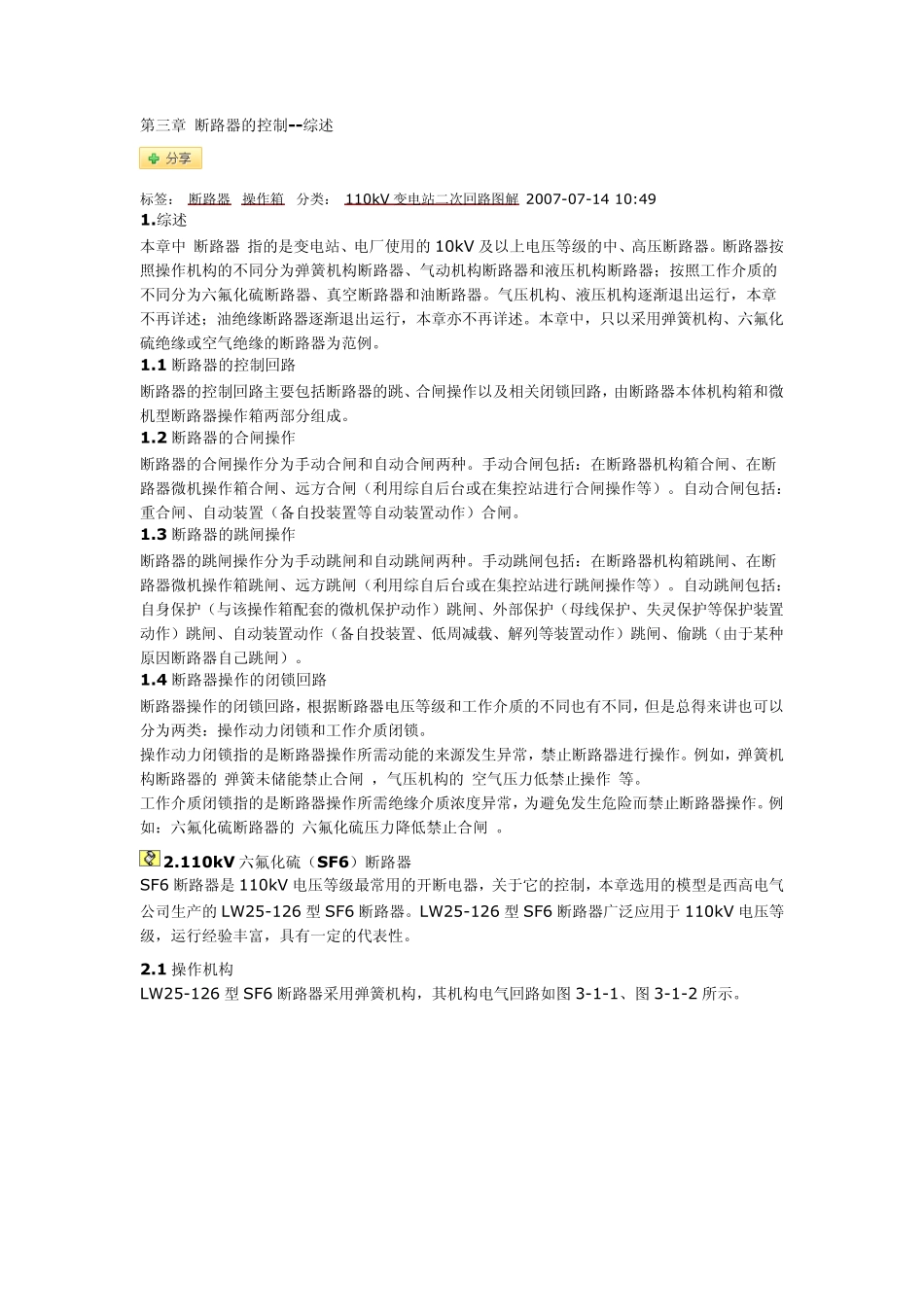

第三章 断路器的控制--综述 标签： 断路器 操作箱 分类： 110kV 变电站二次回路图解 2007-07-14 10:49 1.综述 本章中“断路器”指的是变电站、电厂使用的10kV 及以上电压等级的中、高压断路器。断路器按照操作机构的不同分为弹簧机构断路器、气动机构断路器和液压机构断路器；按照工作介质的不同分为六氟化硫断路器、真空断路器和油断路器。气压机构、液压机构逐渐退出运行，本章不再详述；油绝缘断路器逐渐退出运行，本章亦不再详述。本章中，只以采用弹簧机构、六氟化硫绝缘或空气绝缘的断路器为范例。 1.1 断路器的控制回路 断路器的控制回路主要包括断路器的跳、合闸操作以及相关闭锁回路，由断路器本体机构箱和微机型断路器操作箱两部分组成。 1.2 断路器的合闸操作 断路器的合闸操作分为手动合闸和自动合闸两种。手动合闸包括：在断路器机构箱合闸、在断路器微机操作箱合闸、远方合闸（利用综自后台或在集控站进行合闸操作等）。自动合闸包括：重合闸、自动装置（备自投装置等自动装置动作）合闸。 1.3 断路器的跳闸操作 断路器的跳闸操作分为手动跳闸和自动跳闸两种。手动跳闸包括：在断路器机构箱跳闸、在断路器微机操作箱跳闸、远方跳闸（利用综自后台或在集控站进行跳闸操作等）。自动跳闸包括：自身保护（与该操作箱配套的微机保护动作）跳闸、外部保护（母线保护、失灵保护等保护装置动作）跳闸、自动装置动作（备自投装置、低周减载、解列等装置动作）跳闸、偷跳（由于某种原因断路器自己跳闸）。 1.4 断路器操作的闭锁回路 断路器操作的闭锁回路，根据断路器电压等级和工作介质的不同也有不同，但是总得来讲也可以分为两类：操作动力闭锁和工作介质闭锁。 操作动力闭锁指的是断路器操作所需动能的来源发生异常，禁止断路器进行操作。例如，弹簧机构断路器的“弹簧未储能禁止合闸“，气压机构的”空气压力低禁止操作“等。 工作介质闭锁指的是断路器操作所需绝缘介质浓度异常，为避免发生危险而禁止断路器操作。例如：六氟化硫断路器的”六氟化硫压力降低禁止合闸“。 2.110kV 六氟化硫（SF6）断路器 SF6 断路器是110kV 电压等级最常用的开断电器，关于它的控制，本章选用的模型是西高电气公司生产的LW25-126 型 SF6 断路器。LW25-126 型 SF6 断路器广泛应用于 110kV 电压等级，运行经验丰富，具有一定的代表性。 2.1 操作机构 LW25-126 型 SF6 断路器采用弹簧机构，其机构电气回路如图...
