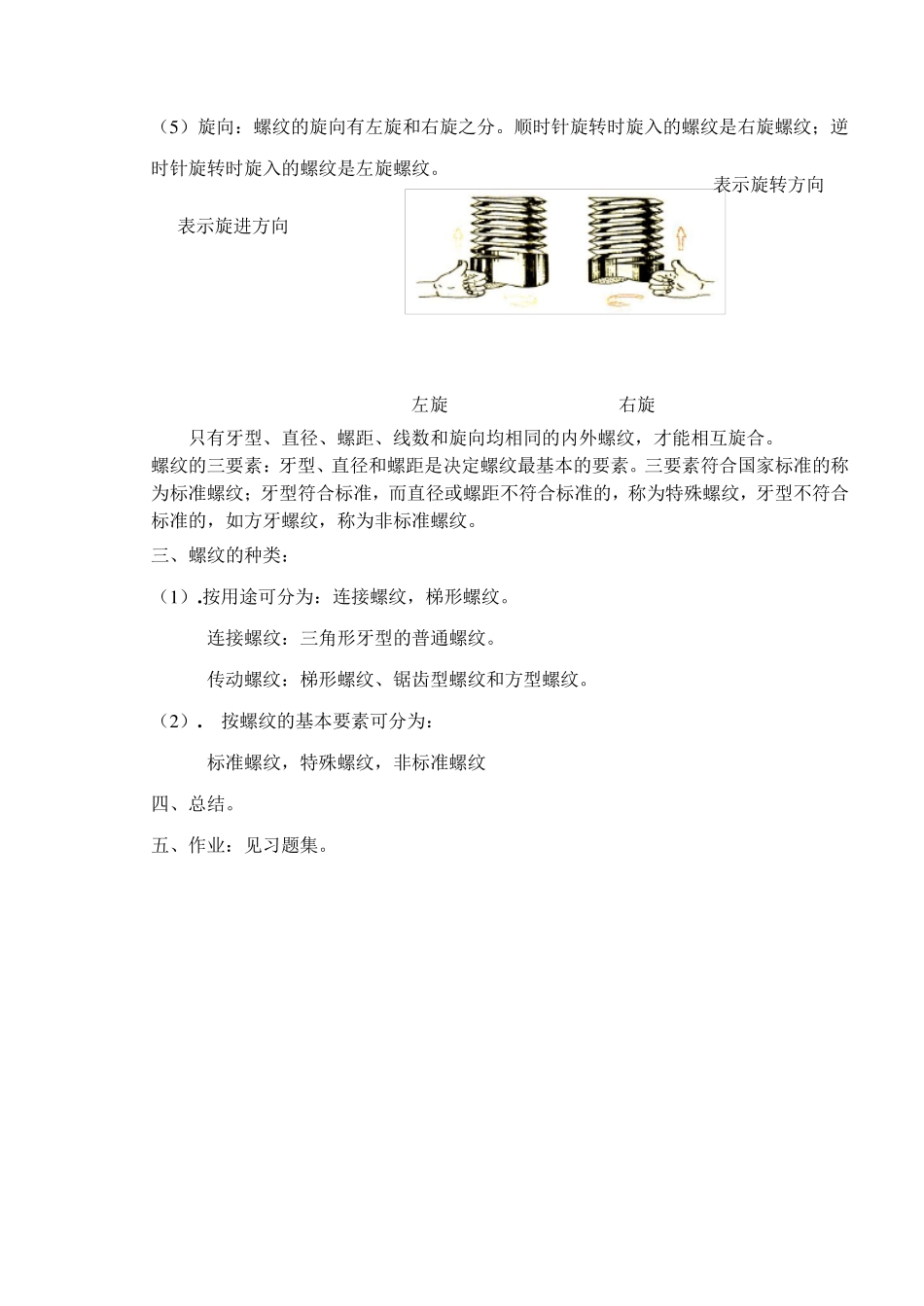

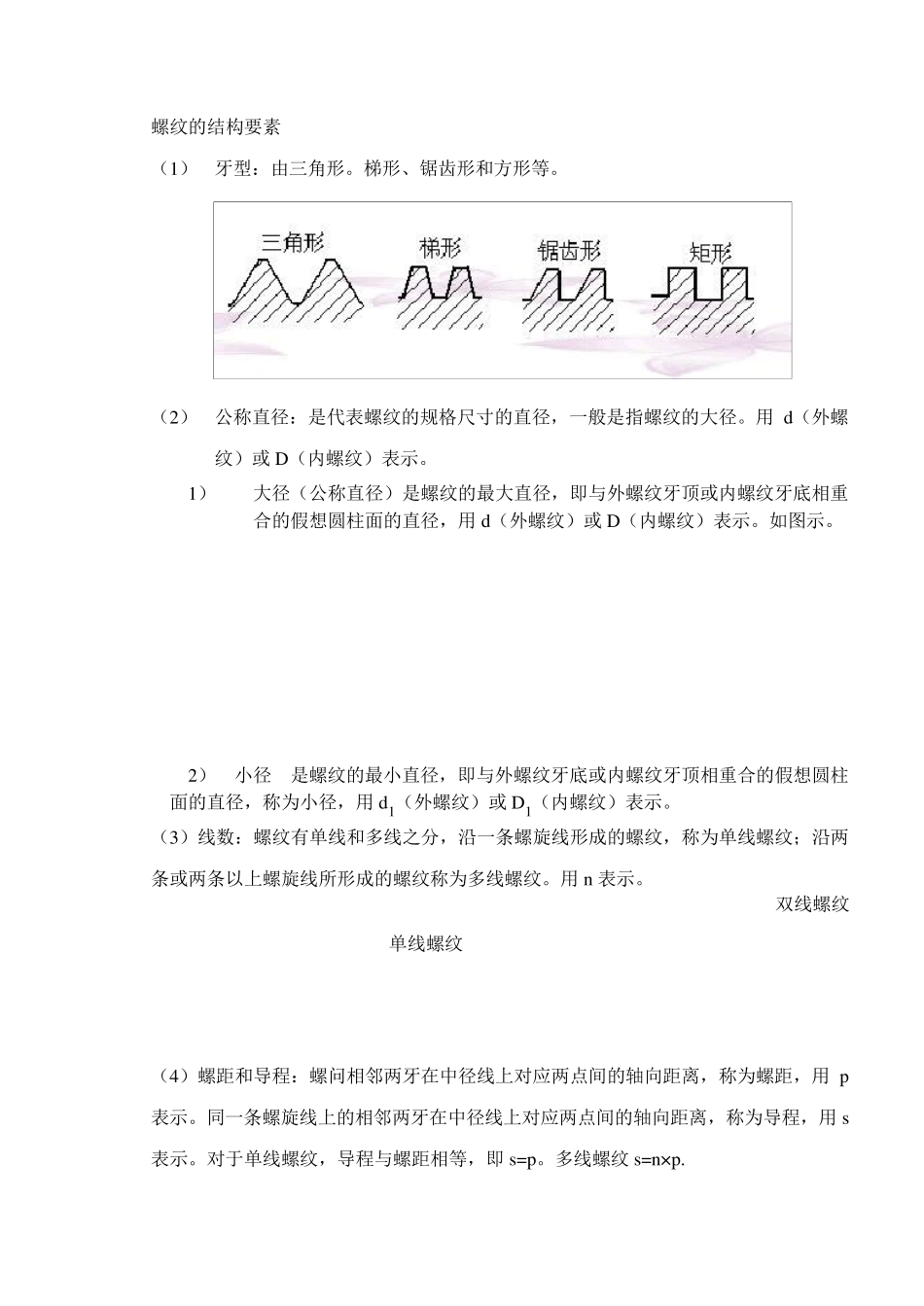

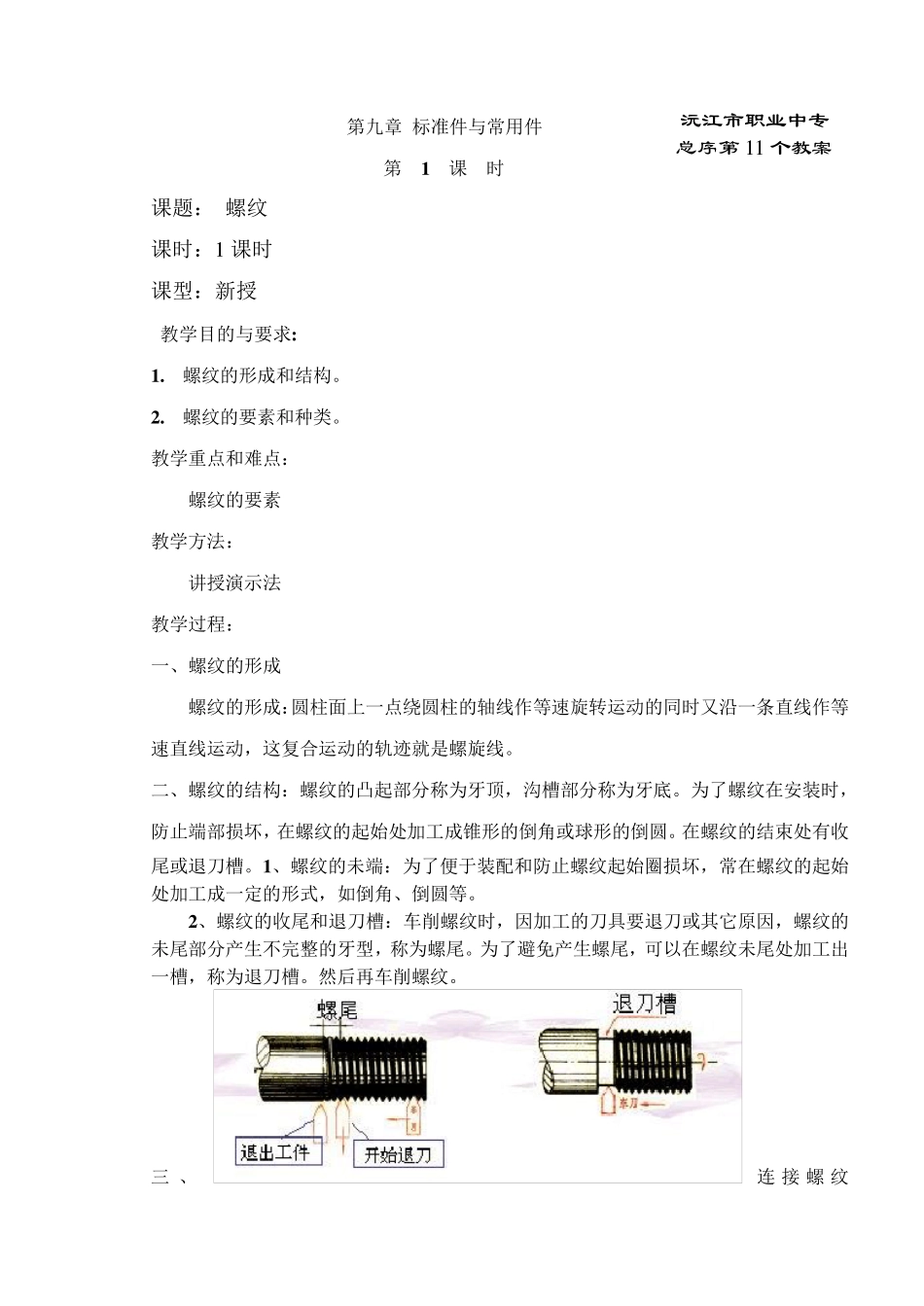

第九章 标准件与常用件 第 1 课 时 课题： 螺纹 课时：1 课时 课型：新授 教学目的与要求: 1. 螺纹的形成和结构。 2. 螺纹的要素和种类。 教学重点和难点： 螺纹的要素 教学方法： 讲授演示法 教学过程： 一、螺纹的形成 螺纹的形成：圆柱面上一点绕圆柱的轴线作等速旋转运动的同时又沿一条直线作等速直线运动，这复合运动的轨迹就是螺旋线。 二、螺纹的结构：螺纹的凸起部分称为牙顶，沟槽部分称为牙底。为了螺纹在安装时，防止端部损坏，在螺纹的起始处加工成锥形的倒角或球形的倒圆。在螺纹的结束处有收尾或退刀槽。1、螺纹的未端：为了便于装配和防止螺纹起始圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等。 2、螺纹的收尾和退刀槽：车削螺纹时，因加工的刀具要退刀或其它原因，螺纹的未尾部分产生不完整的牙型，称为螺尾。为了避免产生螺尾，可以在螺纹未尾处加工出一槽，称为退刀槽。然后再车削螺纹。 三 、连 接 螺纹沅江市职业中专 总序第 1 1 个教案 螺纹的结构要素 （1） 牙型：由三角形。梯形、锯齿形和方形等。 （2） 公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。用 d（外螺纹）或 D（内螺纹）表示。 1） 大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用 d（外螺纹）或 D（内螺纹）表示。如图示。 2） 小径 是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用 d1（外螺纹）或 D1（内螺纹）表示。 （3）线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。用 n 表示。 （4）螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用 p表示。同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用 s表示。对于单线螺纹，导程与螺距相等，即 s=p。多线螺纹s=n× p. 单线螺纹 双线螺纹 （5 ）旋向：螺纹的旋向有左旋和右旋之分。顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。 只有牙型、直径、螺距、线数和旋向均相同的内外螺纹，才能相互旋合。 螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹...
