第二章__砌体结构构件抗压强度计算练习题

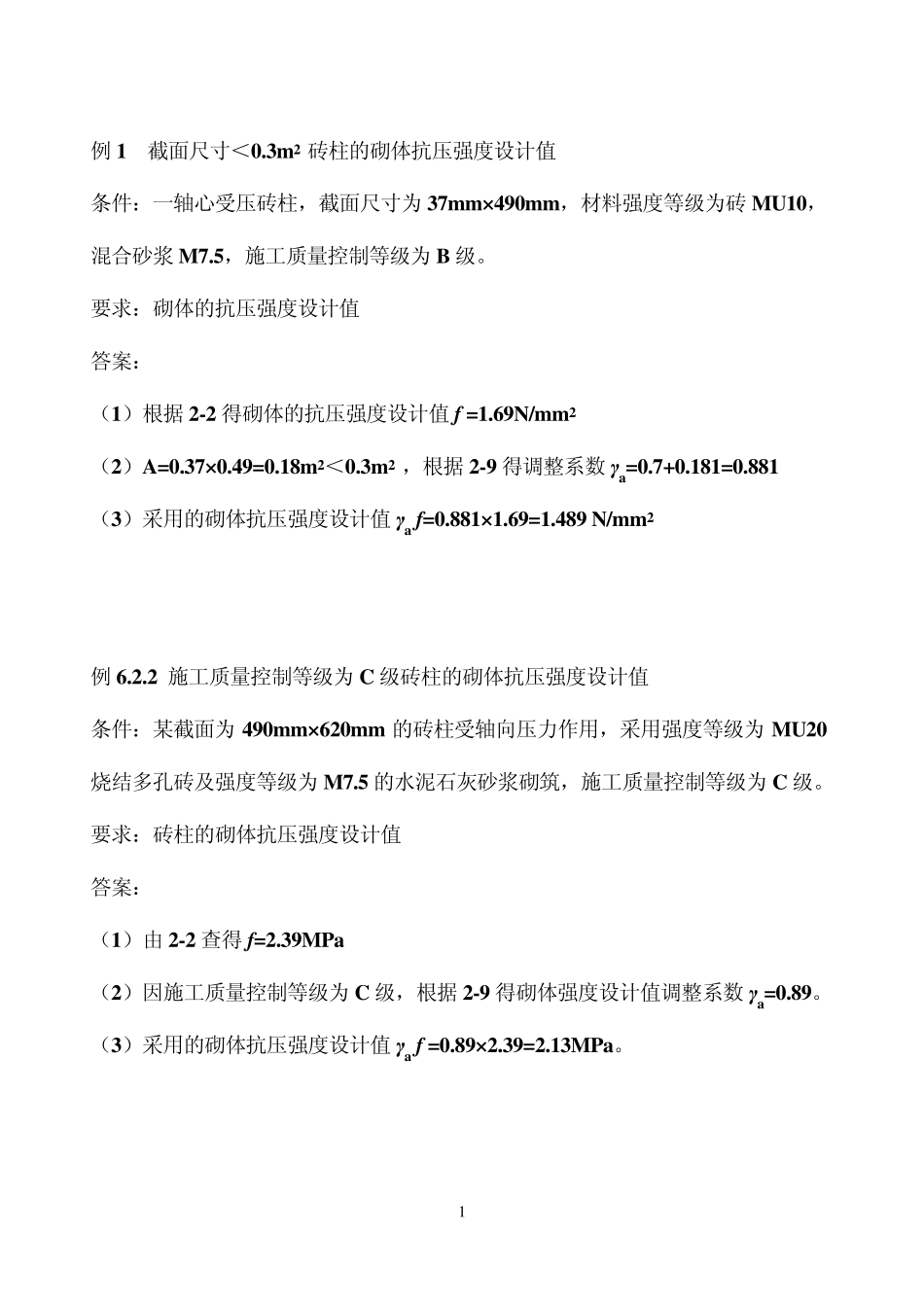

第二章__砌体结构构件抗压强度计算练习题_第1页
1/6

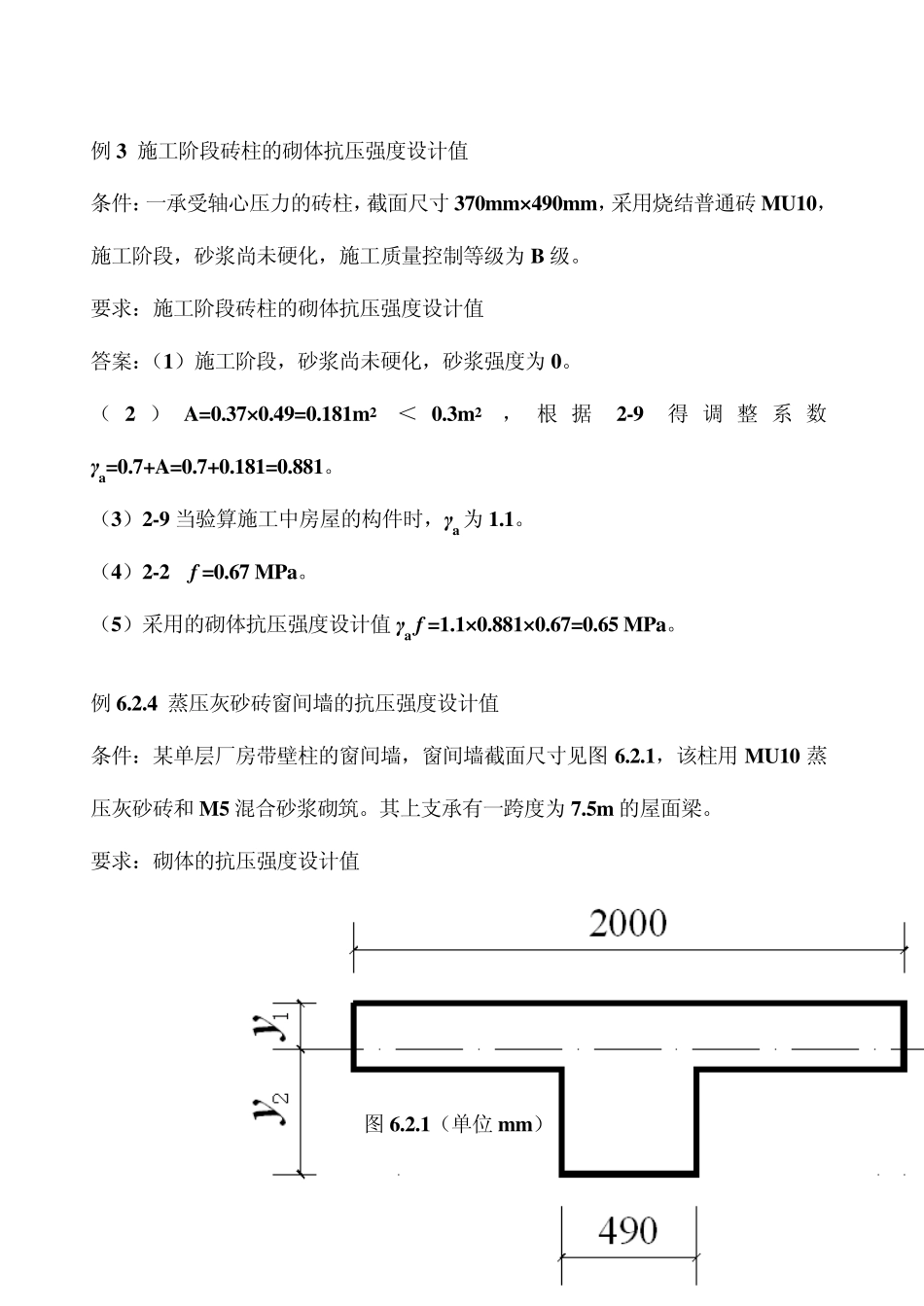

第二章__砌体结构构件抗压强度计算练习题_第2页
2/6

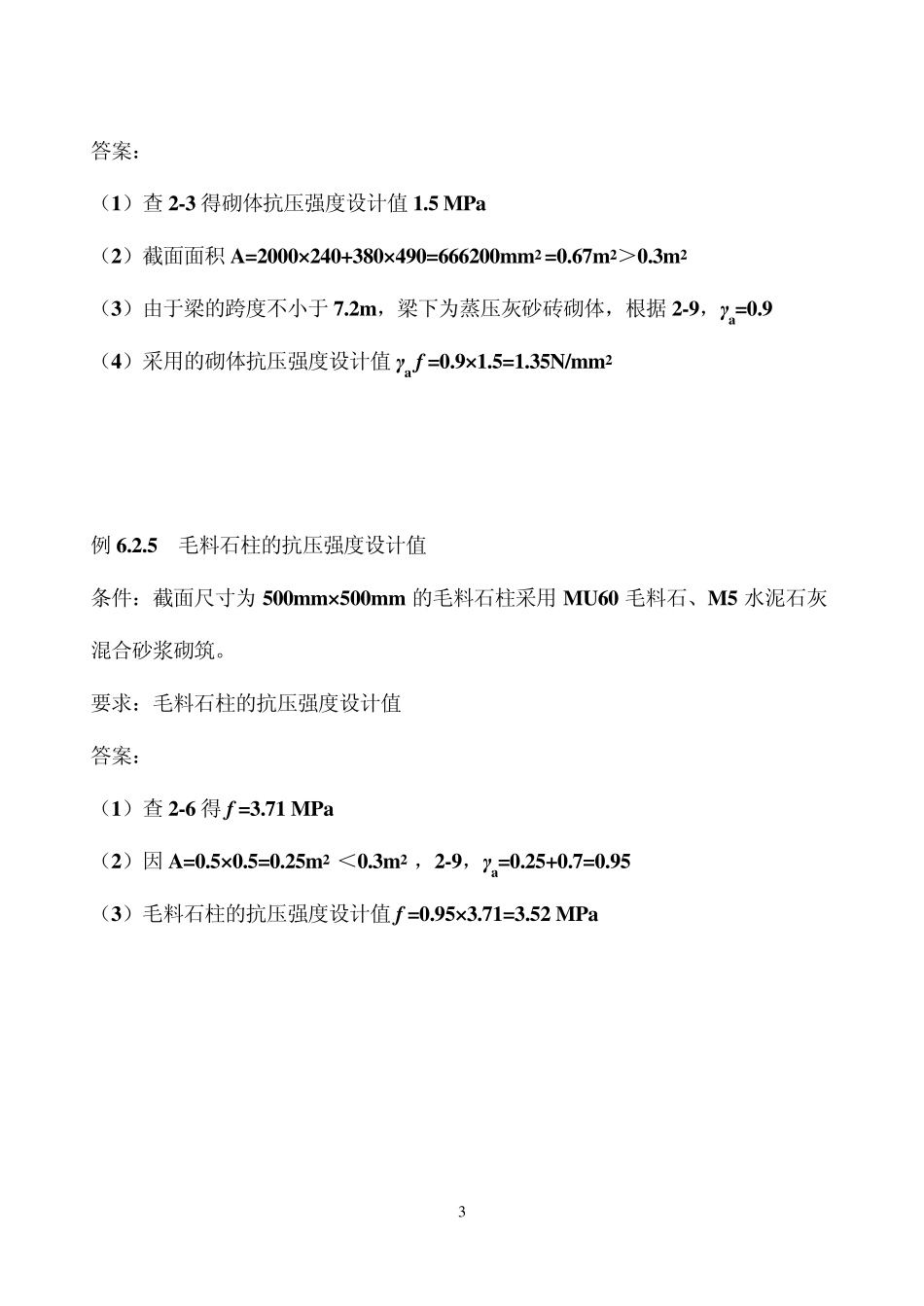

第二章__砌体结构构件抗压强度计算练习题_第3页
3/6
1 例1 截面尺寸<0.3m2 砖柱的砌体抗压强度设计值 条件:一轴心受压砖柱,截面尺寸为37mm×490mm,材料强度等级为砖MU10,混合砂浆M7.5,施工质量控制等级为B 级。 要求:砌体的抗压强度设计值 答案: (1)根据 2-2 得砌体的抗压强度设计值f =1.69N/mm2 (2)A=0.37×0.49=0.18m2<0.3m2 ,根据 2-9 得调整系数 γa=0.7+0.181=0.881 (3)采用的砌体抗压强度设计值γa f=0.881×1.69=1.489 N/mm2 例6.2.2 施工质量控制等级为C 级砖柱的砌体抗压强度设计值 条件:某截面为490mm×620mm 的砖柱受轴向压力作用,采用强度等级为MU20烧结多孔砖及强度等级为M7.5 的水泥石灰砂浆砌筑,施工质量控制等级为C 级。 要求:砖柱的砌体抗压强度设计值 答案: (1)由 2-2 查得 f=2.39MPa (2)因施工质量控制等级为C 级,根据 2-9 得砌体强度设计值调整系数 γa=0.89。 (3)采用的砌体抗压强度设计值γa f =0.89×2.39=2.13MPa。 2 例3 施工阶段砖柱的砌体抗压强度设计值 条件:一承受轴心压力的砖柱,截面尺寸370mm×490mm,采用烧结普通砖MU10,施工阶段,砂浆尚未硬化,施工质量控制等级为B 级。 要求:施工阶段砖柱的砌体抗压强度设计值 答案:(1)施工阶段,砂浆尚未硬化,砂浆强度为0。 ( 2 ) A=0.37×0.49=0.181m2 < 0.3m2 ,根 据2-9得 调 整 系 数γa=0.7+A=0.7+0.181=0.881。 (3)2-9 当验算施工中房屋的构件时,γa为1.1。 (4)2-2 f =0.67 MPa。 (5)采用的砌体抗压强度设计值γa f =1.1×0.881×0.67=0.65 MPa。 例6.2.4 蒸压灰砂砖窗间墙的抗压强度设计值 条件:某单层厂房带壁柱的窗间墙,窗间墙截面尺寸见图 6.2.1,该柱用MU10 蒸压灰砂砖和 M5 混合砂浆砌筑。其上支承有一跨度为7.5m 的屋面梁。 要求:砌体的抗压强度设计值 图 6.2.1(单位 mm) 3 答案: (1)查2-3 得砌体抗压强度设计值1.5 MPa (2)截面面积A=2000×240+380×490=666200mm2 =0.67m2>0.3m2 (3)由于梁的跨度不小于7.2m,梁下为蒸压灰砂砖砌体,根据2-9,γa=0.9 (4)采用的砌体抗压强度设计值γa f =0.9×1.5=1.35N/mm2 例6.2.5 毛料石柱的抗压强度设计值 条件:截面尺寸为500mm×500mm 的毛料石柱采用MU60 毛料石、M5 水泥石灰混合砂浆砌筑。 要求:毛料石柱的抗压强度设计值 答案: (1)查2-6 得f =3.71 MPa (2)因 A=0.5×0.5=0.25m2 <0.3...
