第二章基本放大电路习题答案

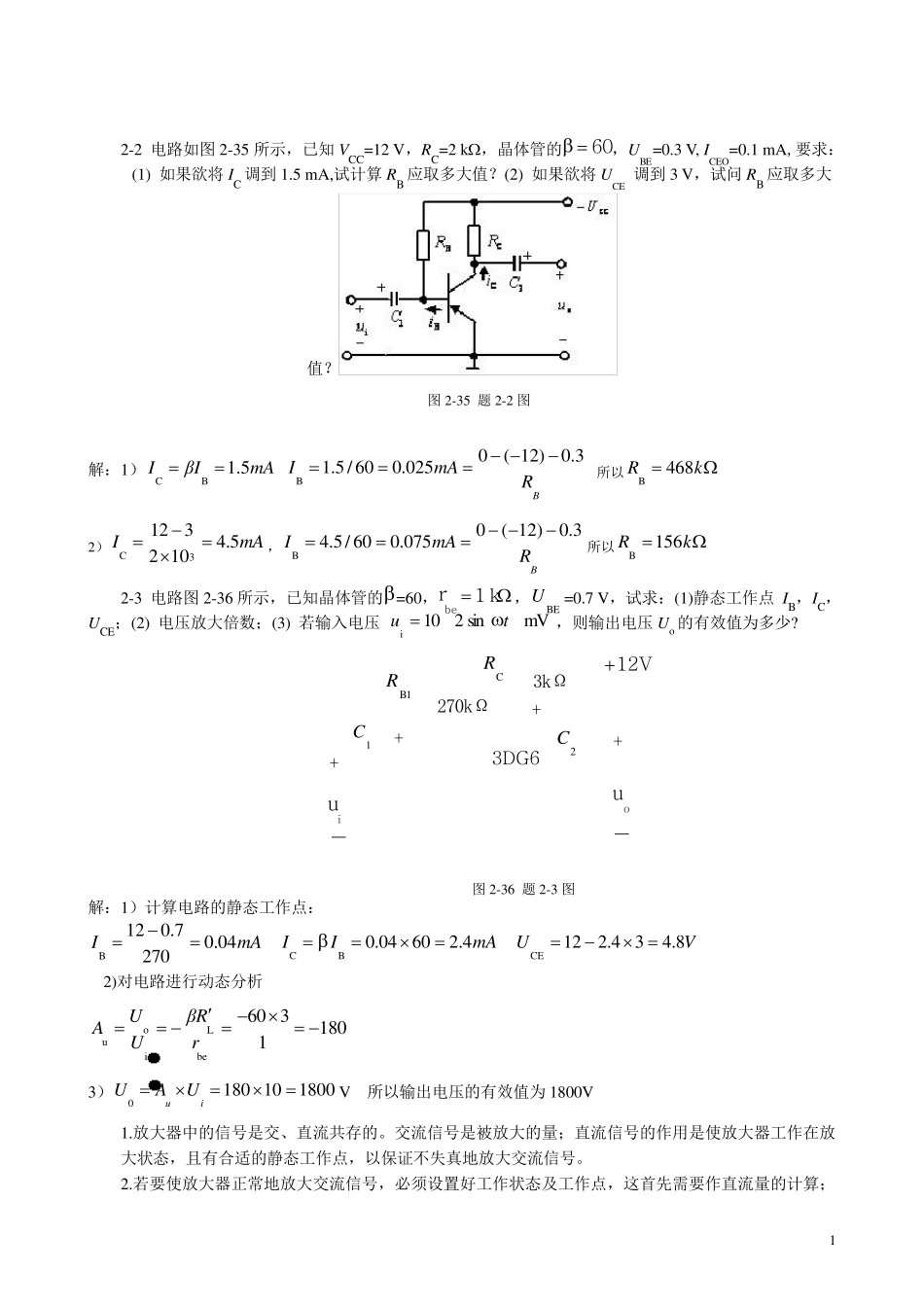

1 2-2 电路如图2-35 所示，已知VCC=12 V，RC=2 k，晶体管的  60，UBE=0.3 V, ICEO=0.1 mA,要求： (1) 如果欲将IC 调到1.5 mA,试计算RB 应取多大值？(2) 如果欲将UCE 调到3 V，试问RB 应取多大值？ 图2-35 题2-2 图 解：1）CB1.5IβImA B0( 12)0.31.5/ 600.025BImAR  所以B468Rk 2）C31234.52 10ImA，B0( 12)0.34.5/ 600.075BImAR 所以B156Rk 2-3 电路图2-36 所示，已知晶体管的=60，rbe k 1 ，BEU=0.7 V，试求：(1)静态工作点 IB，IC，UCE；(2) 电压放大倍数；(3) 若输入电压 mV sin210itu，则输出电压Uo 的有效值为多少? +3kΩ270kΩ+C1C2uiuoRB1RC12V3DG6+－+－ 图2-36 题2-3 图 解：1）计算电路的静态工作点： B120.70.04270ImA CB0.04602.4IImA CE122.4 34.8UV 2)对电路进行动态分析 oLuibe60 31801UβRAUr   3）0180 101800uiUAUV 所以输出电压的有效值为1800V 1.放大器中的信号是交、直流共存的。交流信号是被放大的量；直流信号的作用是使放大器工作在放大状态，且有合适的静态工作点，以保证不失真地放大交流信号。 2.若要使放大器正常地放大交流信号，必须设置好工作状态及工作点，这首先需要作直流量的计算； 2 若要了解放大器的交流性能，又需要作交流量的计算。而直流量与交流量的计算均可采用模型分析法，并且是分别独立进行的。切不可将两种信号混为一谈。放大器的直流等效电路用于直流量的分析；交流小信号等效电路用于交流量的分析。 3.BJT 是非线性器件，不便直接参与电路的计算。一般需将其转换为模型，来代替电路中的三极管。在放大器直流等效电路中，采用 BJT 的直流放大模型；在放大器交流小信号等效电路中，采用 BJT 的交流小信号模型。要注意，BJT 的交流小信号模型尽管属于交流模型，但其参数却与直流工作点有关，比如:rbe 的值是要由静态电流ICQ 来决定的。 2-4 分别画出图 2-37 所示各电路的直流通路与交流通路。 图 2-37 题 2-4 图 解：解： 将 电 容 开 路 即 为 直 流通 路 交流通路如下图所示： 2-5 电路见图 2-38，晶体管为硅管，元件参数已给出，VCC＝12V，VBE=0.7V， =50。试计算： (1) 静态工作点。(2) 电压放大倍 Au，输入电阻 ri，输出电阻 ro；(3) 若保持  ＝50 ...
