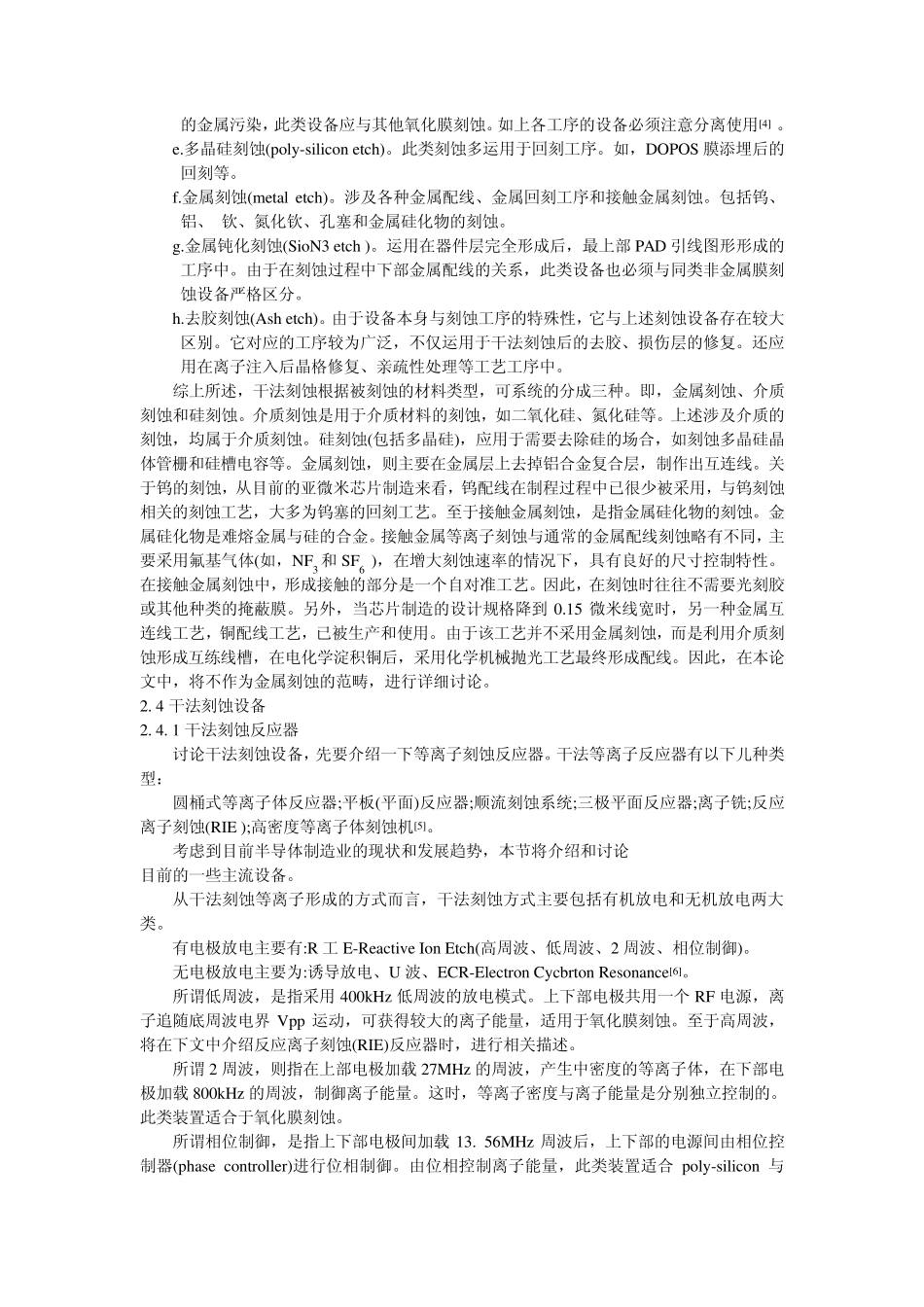

第二章干法刻蚀的介绍 2. 1 刻蚀、干法刻蚀和湿法腐蚀 2. 1 .1 关于刻蚀 刻蚀,是指用化学或物理方法有选择地从硅片表面去除不需要的材料的过程。刻蚀的基本目的,是在涂胶(或有掩膜)的硅片上正确的复制出掩膜图形[1]。 刻蚀,通常是在光刻工艺之后进行。我们通常通过刻蚀,在光刻工艺之后,将想要的图形留在硅片上。从这一角度而言,刻蚀可以被称之为最终的和最主要的图形转移工艺步骤。在通常的刻蚀过程中,有图形的光刻胶层〔或掩膜层)将不受到腐蚀源显著的侵蚀或刻蚀,可作为掩蔽膜,保护硅片上的部分特殊区域,而未被光刻胶保护的区域,则被选择性的刻蚀掉。 2.1.2 干法刻蚀与湿法刻蚀 在半导体制造中有两种基本的刻蚀工艺:干法刻蚀和湿法腐蚀。 干法刻蚀,是利用气态中产生的等离子体,通过经光刻而开出的掩蔽层窗口,与暴露于等离子体中的硅片行物理和化学反应,刻蚀掉硅片上暴露的表面材料的一种工艺技术法[1]。该工艺技术的突出优点在于,可以获得极其精确的特征图形。超大规模集成电路的发展,要求微细化加工工艺能够严格的控制加工尺寸,要求在硅片上完成极其精确的图形转移。任何偏离工艺要求的图形或尺寸,都可能直接影响产品性能或品质,给生产带来无法弥补的损害。由于干法刻蚀技术在图形轶移上的突出表现,己成为亚微米尺寸下器件刻蚀的最主要工艺方法。在特征图形的制作上,已基本取代了湿法腐蚀技术。 对于湿法腐蚀,就是用液体化学试剂(如酸、碱和溶剂等)以化学的方式去除硅片表面的材料。当然,在通过湿法腐蚀获得特征图形时,也要通过经光刻开出的掩膜层窗口,腐蚀掉露出的表面材料。但从控制图形形状和尺寸的准确性角度而言,在形成特征图形方面,湿法 腐蚀一般只被用于尺寸较大的情况(大于 3 微米)。由于这一特点,湿法腐蚀远远没有干法刻蚀的应用广泛。但由于它的高选择比和批量制作模式,湿法腐蚀仍被广泛应用在腐蚀层间膜、去除干法刻蚀残留物和颗粒等工艺步骤中。 2. 2 干法刻蚀的原理 2. 2. 1 干法刻蚀中的等离子体 干法刻蚀工艺是利用气体中阴阳粒子解离后的等离子体来进行刻蚀的。所谓的等离子体,宇宙中 99%的物质,均处于等子状态。其中包含了中性的粒子、离子和电子,它们混合在一起,表现为电中性。在干法刻蚀中,气体中的分子和原子,通过外部能量的激发,形成震荡,使质量较轻的电子脱离原子的轨道与相邻的分子或原子碰撞,释放出其他电子,在这样的反复过程中,最终形成气体离子...
