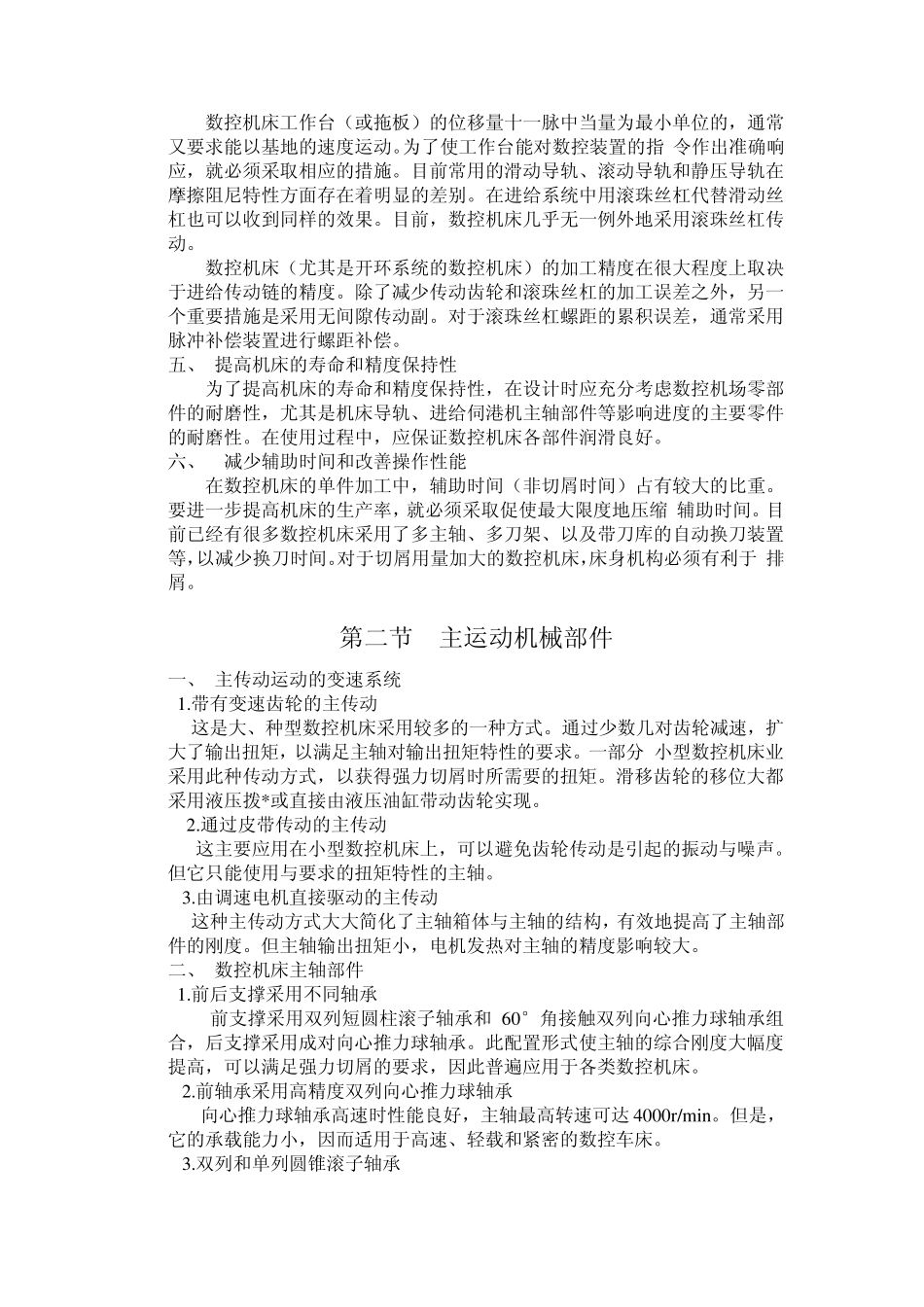

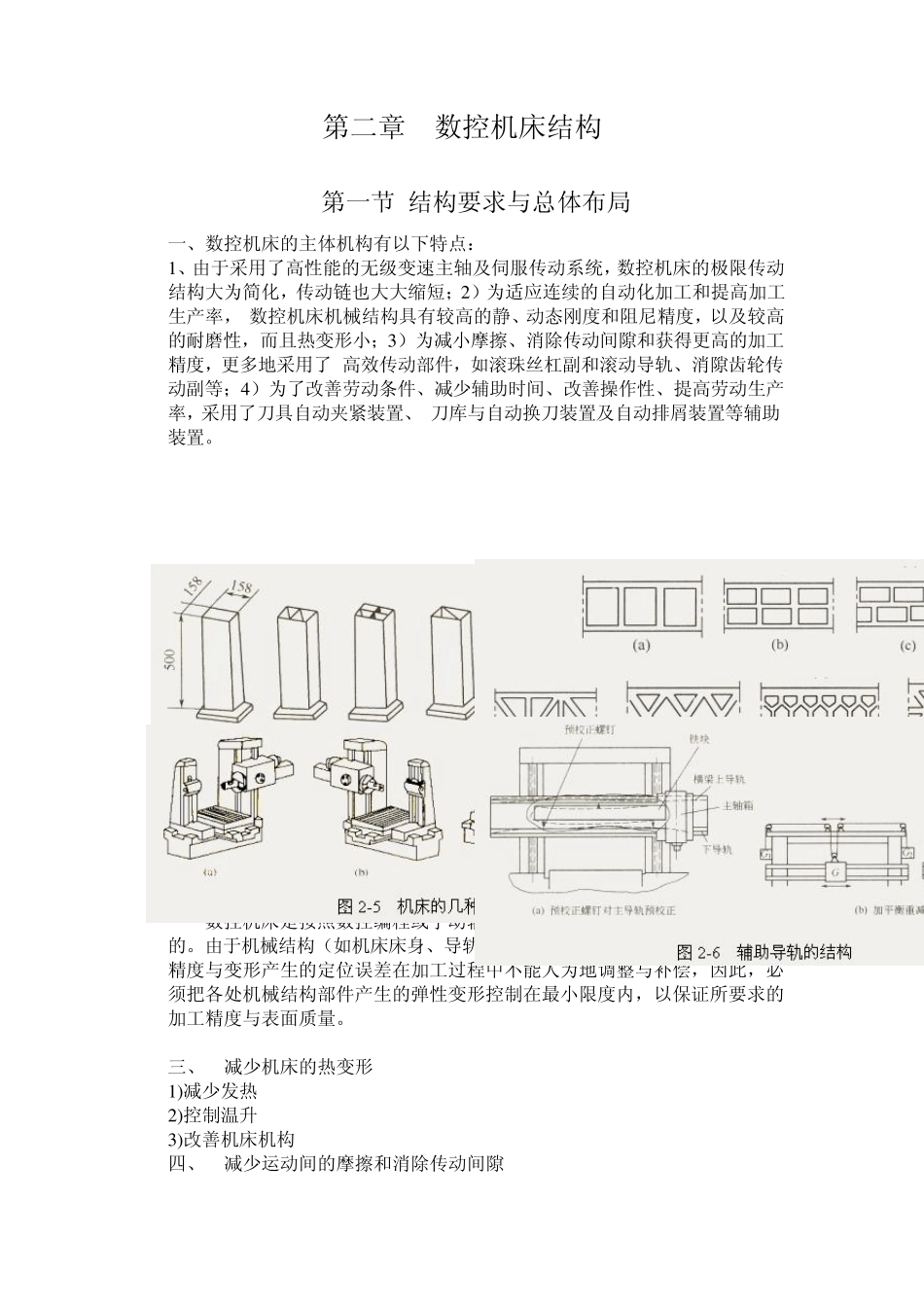

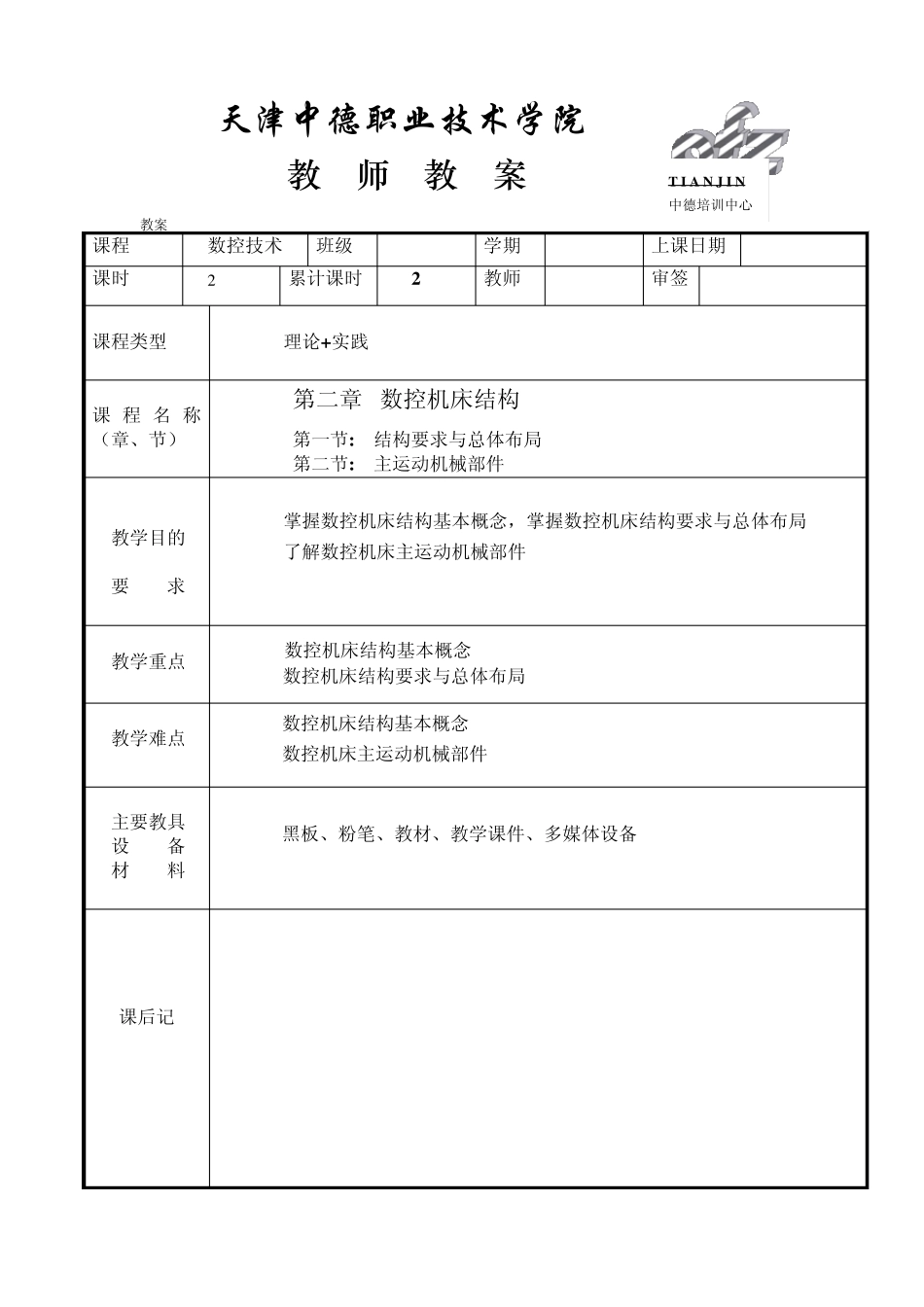

天津中德职业技术学院 教 师 教 案 教案 课程 数控技术 班级 学期 上课日期 课时 2 累计课时 2 教师 审签 课程类型 理论+实践 课程名称（章、节） 第二章 数控机床结构 第一节: 结构要求与总体布局 第二节: 主运动机械部件 教学目的 要 求 掌握数控机床结构基本概念，掌握数控机床结构要求与总体布局 了解数控机床主运动机械部件 教学重点 数控机床结构基本概念 数控机床结构要求与总体布局 教学难点 数控机床结构基本概念 数控机床主运动机械部件 主要教具 设 备 材 料 黑板、粉笔、教材、教学课件、多媒体设备 课后记 T I A N J I N 中德培训中心 第二章 数控机床结构 第一节 结构要求与总体布局 一、数控机床的主体机构有以下特点： 1 、由于采用了高性能的无级变速主轴及伺服传动系统，数控机床的极限传动结构大为简化，传动链也大大缩短；2 ）为适应连续的自动化加工和提高加工生产率， 数控机床机械结构具有较高的静、动态刚度和阻尼精度，以及较高的耐磨性，而且热变形小；3 ）为减小摩擦、消除传动间隙和获得更高的加工精度，更多地采用了 高效传动部件，如滚珠丝杠副和滚动导轨、消隙齿轮传动副等；4 ）为了改善劳动条件、减少辅助时间、改善操作性、提高劳动生产率，采用了刀具自动夹紧装置、 刀库与自动换刀装置及自动排屑装置等辅助装置。 二、 较高的机床静、动刚度 数控机床是按照数控编程或手动输入数据方式提供的指令自动进行加工的。由于机械结构（如机床床身、导轨、工作台、刀架和主轴 箱等）的几何精度与变形产生的定位误差在加工过程中不能人为地调整与补偿，因此，必须把各处机械结构部件产生的弹性变形控制在最小限度内，以保证所要求的 加工精度与表面质量。 三、 减少机床的热变形 1 )减少发热 2 )控制温升 3 )改善机床机构 四、 减少运动间的摩擦和消除传动间隙 数控机床工作台（或拖板）的位移量十一脉中当量为最小单位的，通常又要求能以基地的速度运动。为了使工作台能对数控装置的指 令作出准确响应，就必须采取相应的措施。目前常用的滑动导轨、滚动导轨和静压导轨在摩擦阻尼特性方面存在着明显的差别。在进给系统中用滚珠丝杠代替滑动丝 杠也可以收到同样的效果。目前，数控机床几乎无一例外地采用滚珠丝杠传动。 数控机床（尤其是开环系统的数控机床）的加工精度在很大程度上取决于进给传动链的精度。除了减少传动齿轮和滚...
