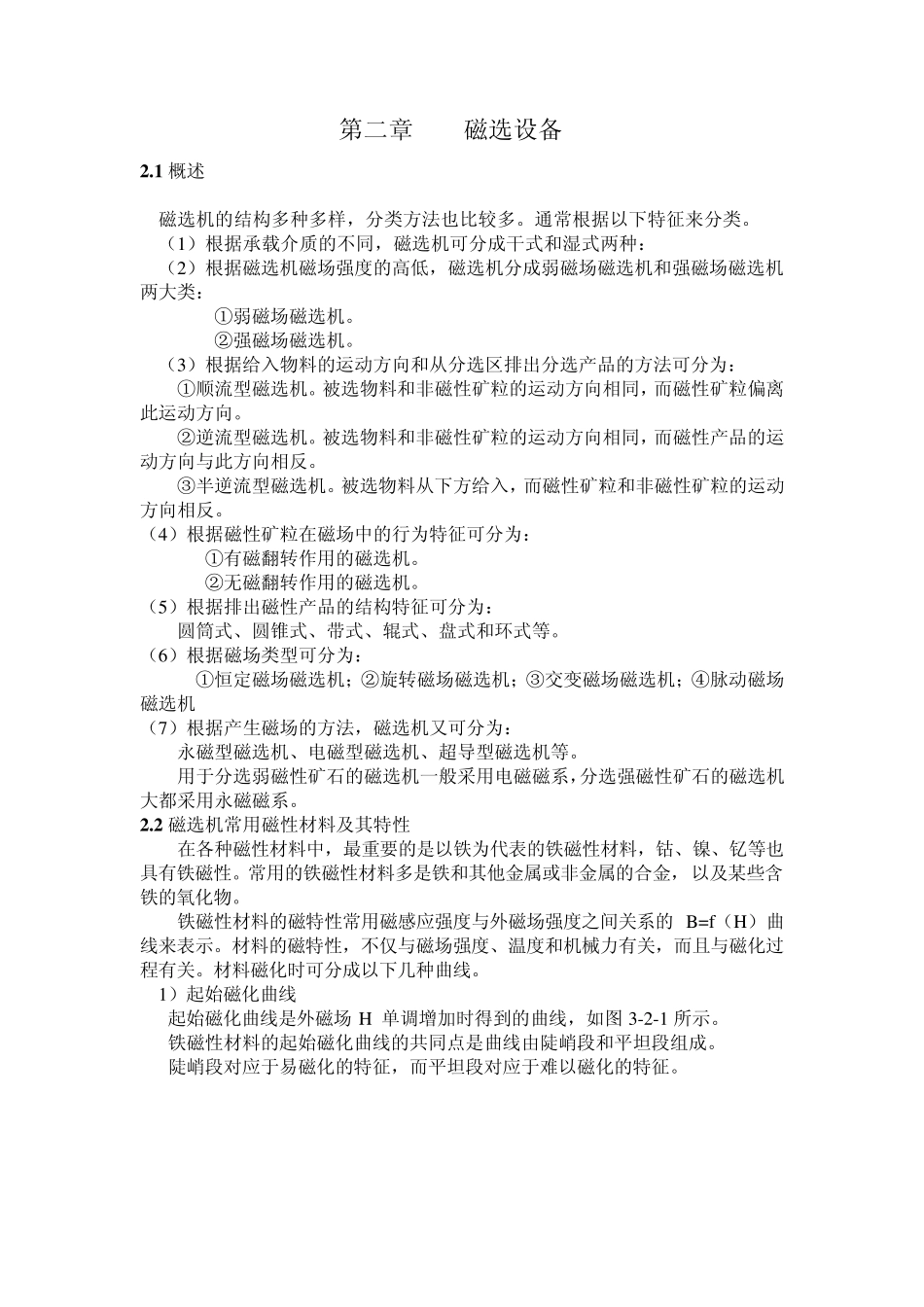

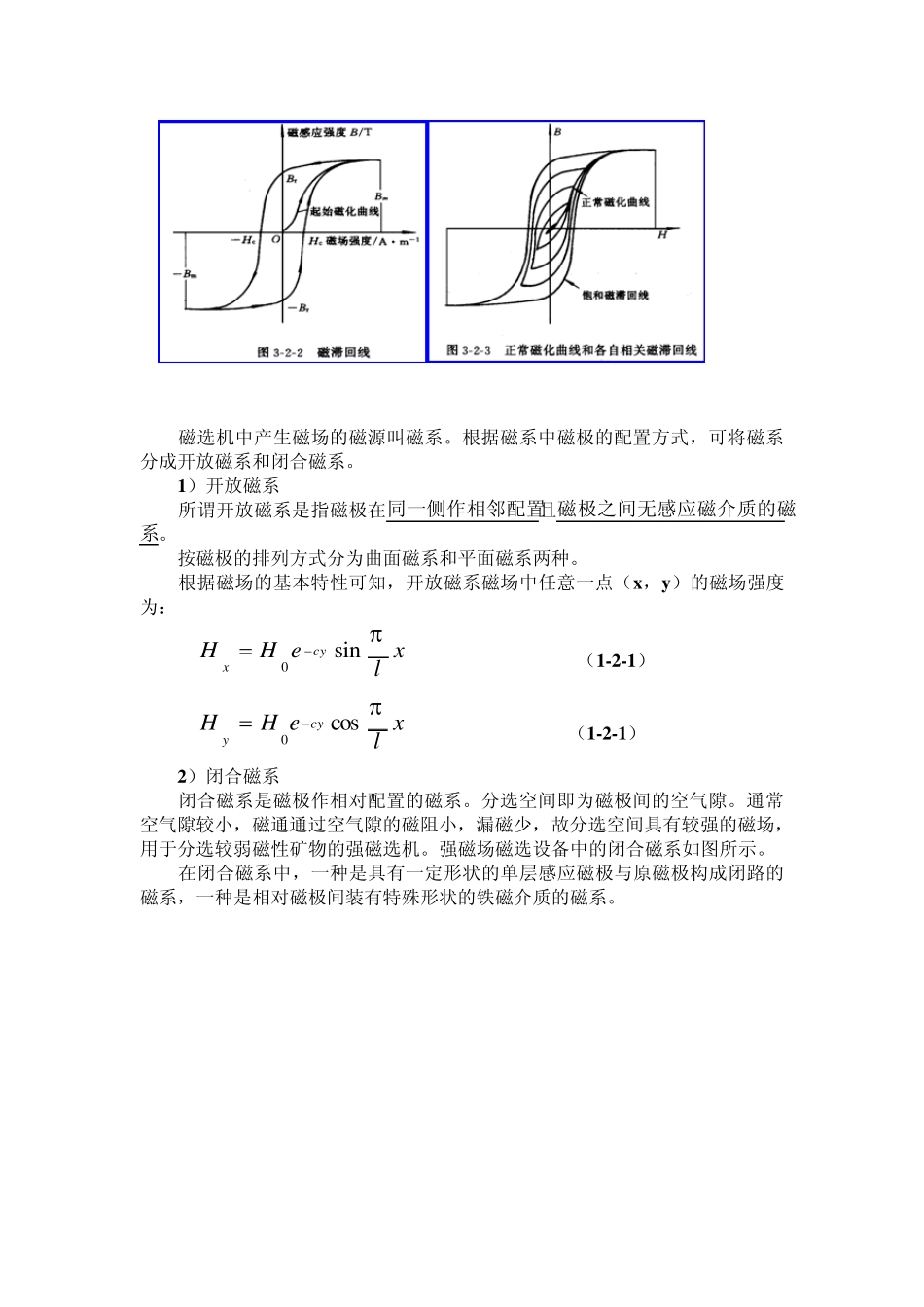

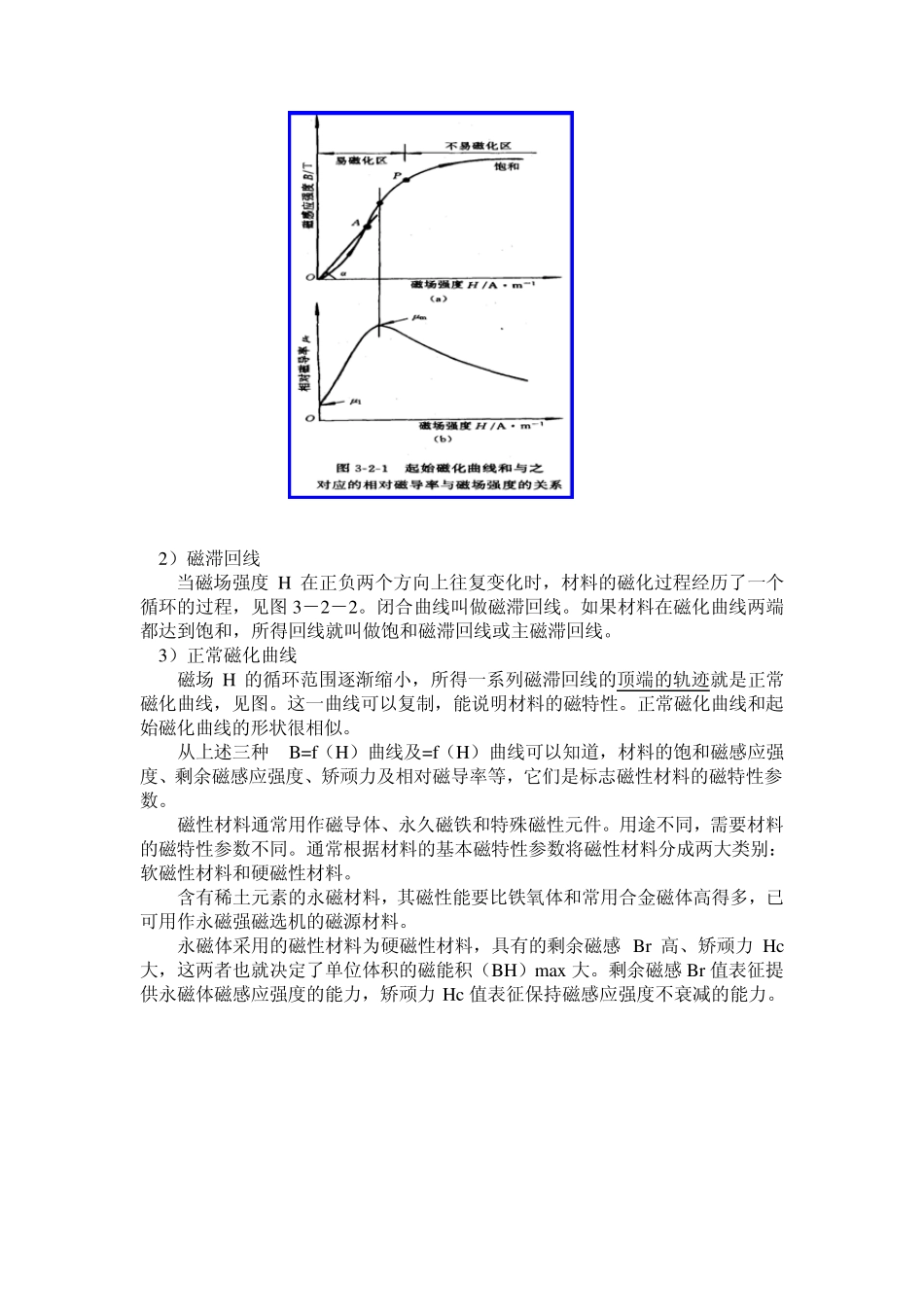

第二章 磁选设备 2 .1 概述 磁选机的结构多种多样，分类方法也比较多。通常根据以下特征来分类。 （1）根据承载介质的不同，磁选机可分成干式和湿式两种： （2）根据磁选机磁场强度的高低，磁选机分成弱磁场磁选机和强磁场磁选机两大类： ①弱磁场磁选机。 ②强磁场磁选机。 （3）根据给入物料的运动方向和从分选区排出分选产品的方法可分为： ①顺流型磁选机。被选物料和非磁性矿粒的运动方向相同，而磁性矿粒偏离此运动方向。 ②逆流型磁选机。被选物料和非磁性矿粒的运动方向相同，而磁性产品的运动方向与此方向相反。 ③半逆流型磁选机。被选物料从下方给入，而磁性矿粒和非磁性矿粒的运动方向相反。 （4）根据磁性矿粒在磁场中的行为特征可分为： ①有磁翻转作用的磁选机。 ②无磁翻转作用的磁选机。 （5）根据排出磁性产品的结构特征可分为： 圆筒式、圆锥式、带式、辊式、盘式和环式等。 （6）根据磁场类型可分为： ①恒定磁场磁选机；②旋转磁场磁选机；③交变磁场磁选机；④脉动磁场磁选机 （7）根据产生磁场的方法，磁选机又可分为： 永磁型磁选机、电磁型磁选机、超导型磁选机等。 用于分选弱磁性矿石的磁选机一般采用电磁磁系，分选强磁性矿石的磁选机大都采用永磁磁系。 2 .2 磁选机常用磁性材料及其特性 在各种磁性材料中，最重要的是以铁为代表的铁磁性材料，钴、镍、钇等也具有铁磁性。常用的铁磁性材料多是铁和其他金属或非金属的合金，以及某些含铁的氧化物。 铁磁性材料的磁特性常用磁感应强度与外磁场强度之间关系的B=f（H）曲线来表示。材料的磁特性，不仅与磁场强度、温度和机械力有关，而且与磁化过程有关。材料磁化时可分成以下几种曲线。 1）起始磁化曲线 起始磁化曲线是外磁场H 单调增加时得到的曲线，如图 3-2-1 所示。 铁磁性材料的起始磁化曲线的共同点是曲线由陡峭段和平坦段组成。 陡峭段对应于易磁化的特征，而平坦段对应于难以磁化的特征。 2）磁滞回线 当磁场强度H 在正负两个方向上往复变化时，材料的磁化过程经历了一个循环的过程，见图3－2－2。闭合曲线叫做磁滞回线。如果材料在磁化曲线两端都达到饱和，所得回线就叫做饱和磁滞回线或主磁滞回线。 3）正常磁化曲线 磁场H 的循环范围逐渐缩小，所得一系列磁滞回线的顶端的轨迹就是正常磁化曲线，见图。这一曲线可以复制，能说明材料的磁特性。正常磁化曲线和起始磁化曲线的形状很相似。 从上述三种 B=f（H）曲线...
