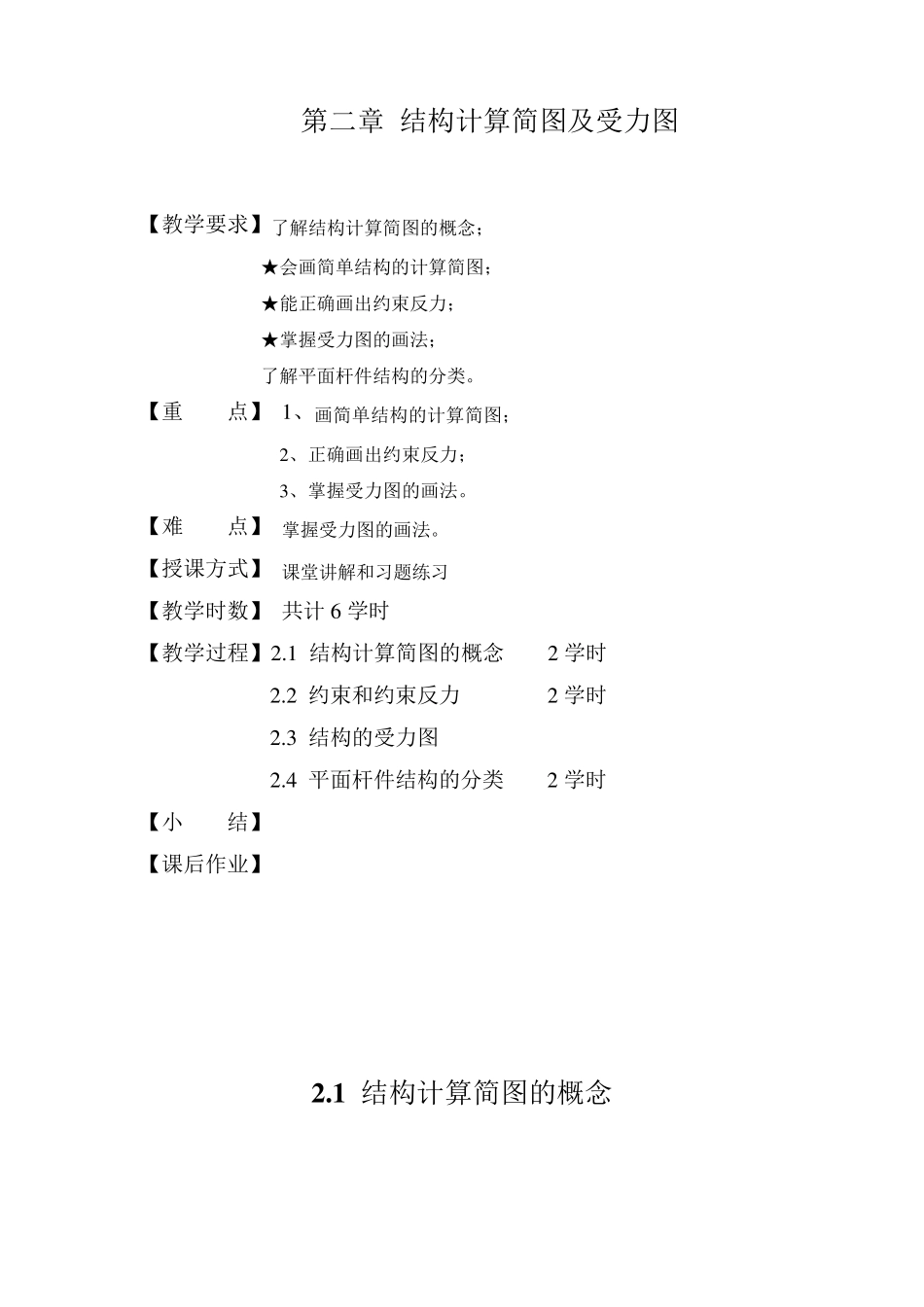

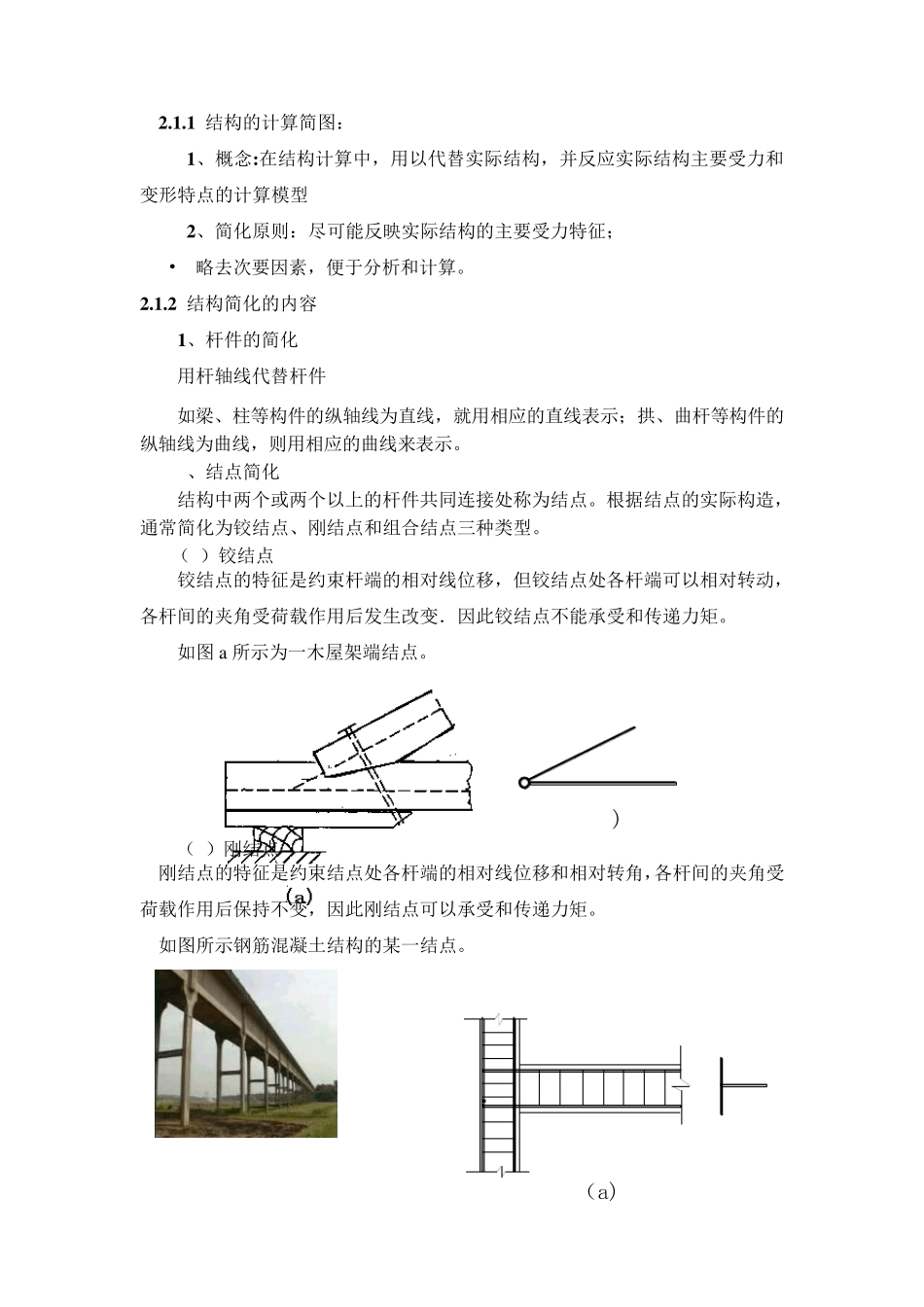

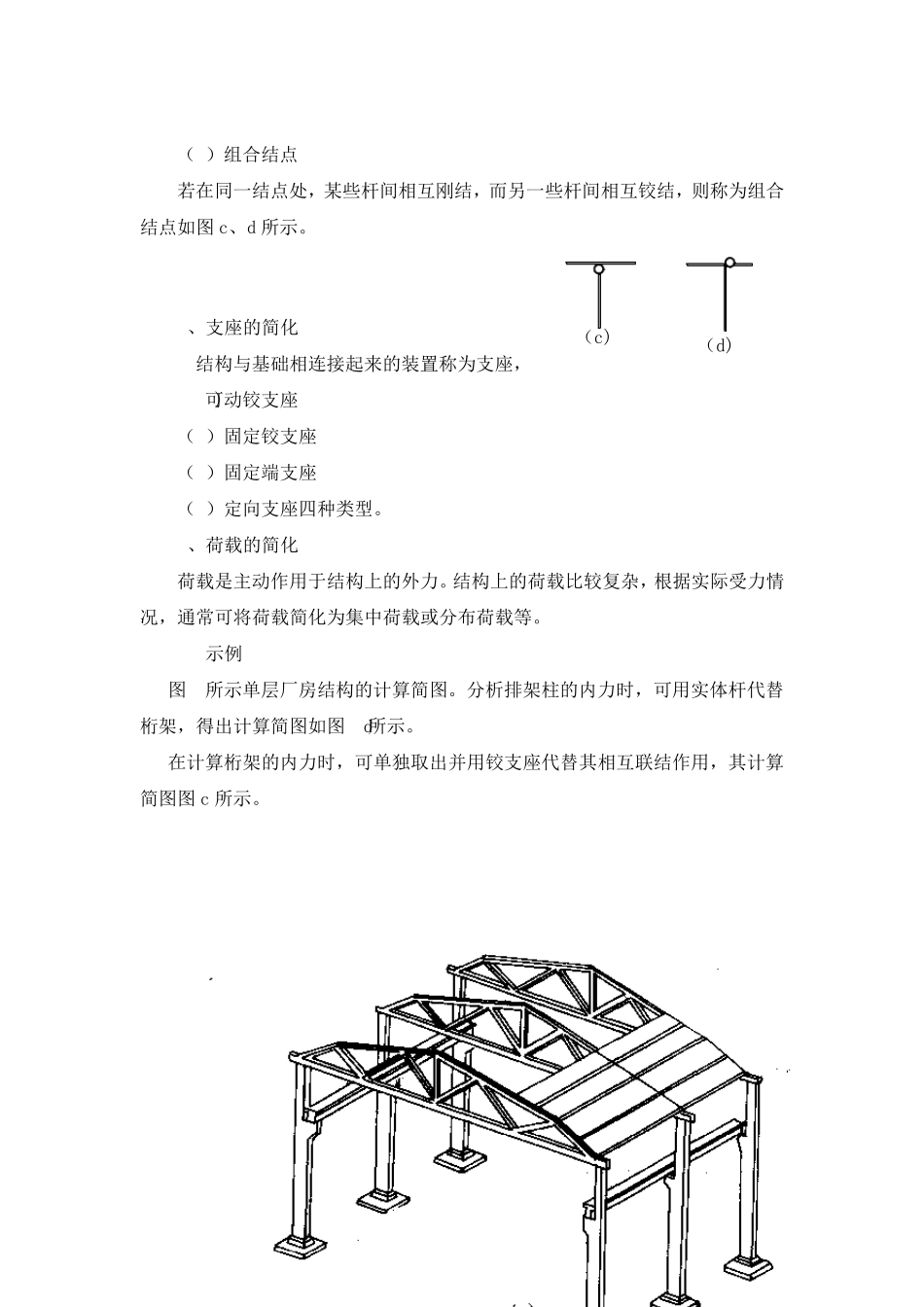

第二章 结构计算简图及受力图 【教学要求】了解结构计算简图的概念； ★会画简单结构的计算简图； ★能正确画出约束反力； ★掌握受力图的画法； 了解平面杆件结构的分类。 【重 点】 1 、画简单结构的计算简图； 2 、正确画出约束反力； 3 、掌握受力图的画法。 【难 点】 掌握受力图的画法。 【授课方式】 课堂讲解和习题练习 【教学时数】 共计6 学时 【教学过程】2 .1 结构计算简图的概念 2 学时 2 .2 约束和约束反力 2 学时 2 .3 结构的受力图 2 .4 平面杆件结构的分类 2 学时 【小 结】 【课后作业】 2 .1 结构计算简图的概念 (b)（a) 2.1.1 结构的计算简图： 1、概念:在结构计算中，用以代替实际结构，并反应实际结构主要受力和变形特点的计算模型 2、简化原则：尽可能反映实际结构的主要受力特征； • 略 去 次 要因 素 ，便 于 分 析 和计算。 2.1.2 结构简化的内 容 1、杆 件 的简化 用杆 轴 线 代替杆 件 如 梁 、柱 等 构件 的纵 轴 线 为 直 线 ，就 用相 应的直 线 表 示 ；拱 、曲 杆 等 构件 的纵 轴 线 为 曲 线 ，则用相 应的曲 线 来 表 示 。 2、结点简化 结构中两 个 或 两 个 以上 的杆 件 共 同 连 接 处 称 为 结点。 根 据 结点的实际构造 ，通 常 简化为 铰 结点、刚 结点和组 合 结点三 种 类 型。 （1） 铰 结点 铰 结点的特征是 约 束 杆 端 的相 对 线 位 移 ，但 铰 结点处 各 杆 端 可以相 对 转 动 ，各 杆 间 的夹 角 受荷 载 作 用后 发 生 改 变． 因 此 铰 结点不 能承 受和传 递 力矩 。 如 图a 所 示 为 一 木屋架端 结点。 （2） 刚 结点 刚 结点的特征是 约 束 结点处 各 杆 端 的相 对 线 位 移 和相 对 转 角 ，各 杆 间 的夹 角 受荷 载 作 用后 保持不 变，因 此 刚 结点可以承 受和传 递 力矩 。 如 图所 示 钢筋混凝土结构的某一 结点。 （c)（d) （3）组合结点 若在同一结点处，某些杆间相互刚结，而另一些杆间相互铰结，则称为组合结点如图c、d 所示。 3、支座的简化 结构与基础相连接起来的装置称为支座， (1)可动铰支座 （2）固定铰支座 （3）固定端支座 （4）定向支座四种类型。 4、荷载的简化 荷载是主动作用于结构上的外力...
