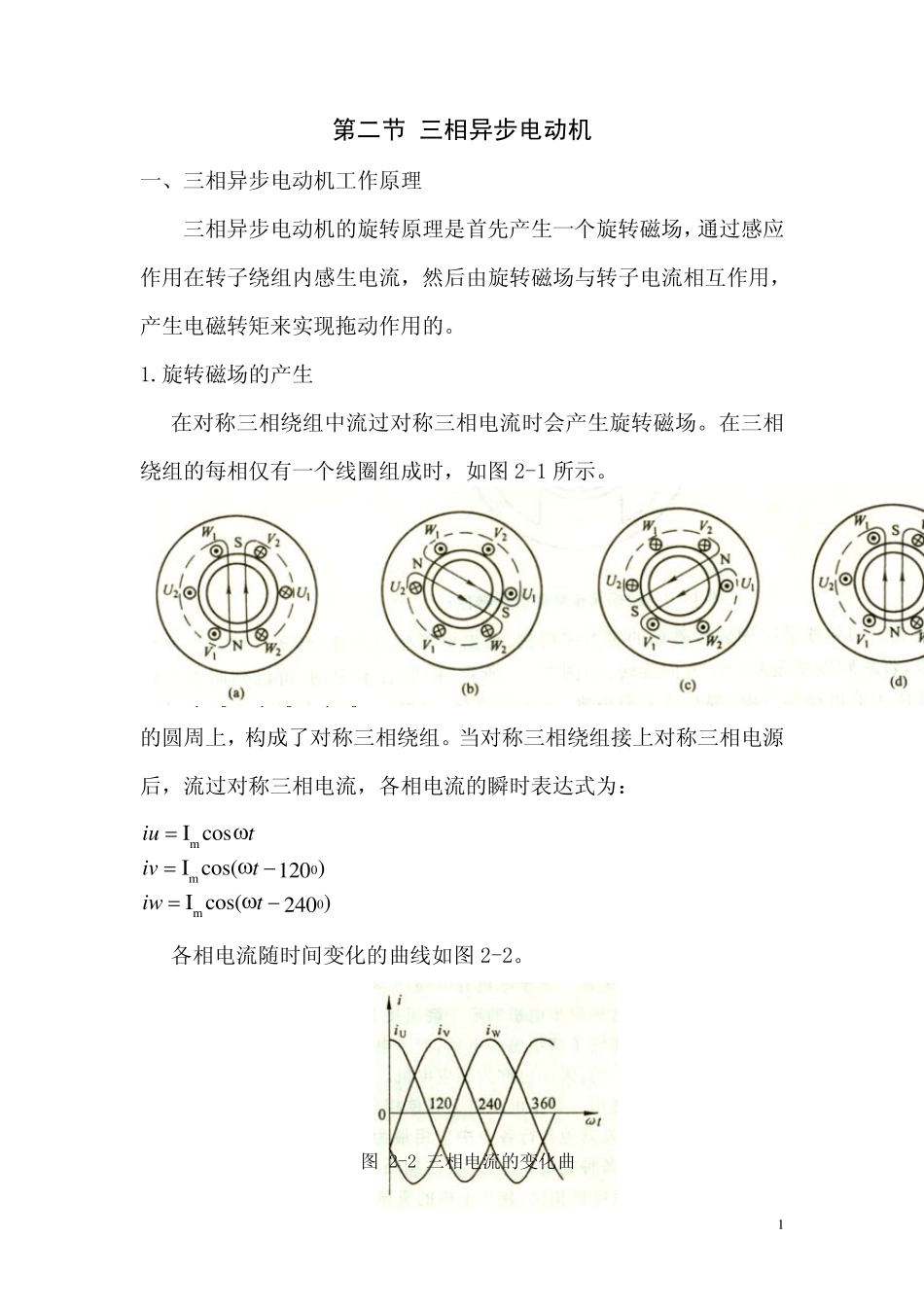

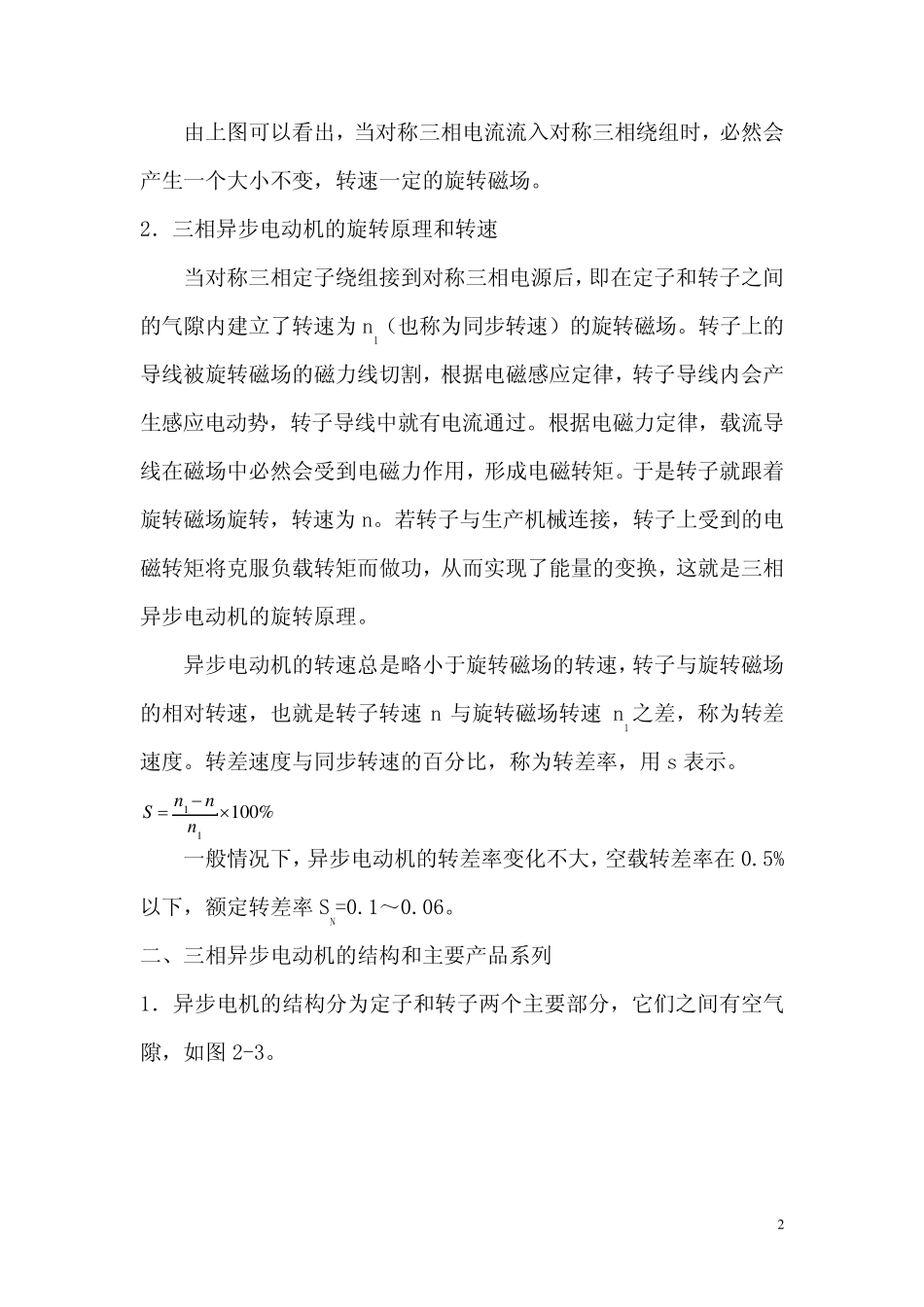

1第二节 三相异步电动机 一、三相异步电动机工作原理 三相异步电动机的旋转原理是首先产生一个旋转磁场，通过感应作用在转子绕组内感生电流，然后由旋转磁场与转子电流相互作用，产生电磁转矩来实现拖动作用的。 1.旋转磁场的产生 在对称三相绕组中流过对称三相电流时会产生旋转磁场。在三相绕组的每相仅有一个线圈组成时，如图 2-1 所示。 图 2-1 三相合成旋转磁场形成图 U1-U2、V1-V2、W1-W2 三个绕组彼此互隔 1200 分布在定子铁心内圆的圆周上，构成了对称三相绕组。当对称三相绕组接上对称三相电源后，流过对称三相电流，各相电流的瞬时表达式为： m0m0mI cosI cos()120I cos()240iutivtiwtωωω==−=− 各相电流随时间变化的曲线如图 2-2。 图 2-2 三相电流的变化曲 2由 上 图 可 以 看 出 ， 当 对 称 三 相 电 流 流 入 对 称 三 相 绕 组 时 ， 必 然 会产 生 一 个 大 小 不 变 ， 转 速 一 定 的 旋 转 磁 场 。 2． 三 相 异 步 电 动 机 的 旋 转 原 理 和 转 速 当 对 称 三 相 定 子 绕 组 接 到 对 称 三 相 电 源 后 ， 即 在 定 子 和 转 子 之 间的 气 隙 内 建 立 了 转 速 为 n1（ 也 称 为 同 步 转 速 ） 的 旋 转 磁 场 。 转 子 上 的导 线 被 旋 转 磁 场 的 磁 力 线 切 割 ， 根 据 电 磁 感 应 定 律 ， 转 子 导 线 内 会 产生 感 应 电 动 势 ， 转 子 导 线 中 就 有 电 流 通 过 。 根 据 电 磁 力 定 律 ， 载 流 导线 在 磁 场 中 必 然 会 受 到 电 磁 力 作 用 ， 形 成 电 磁 转 矩 。 于 是 转 子 就 跟 着旋 转 磁 场 旋 转 ， 转 速 为 n。 若 转 子 与 生 产 机 械 连 接 ， 转 子 上 受 到 的 电磁 转 矩 将 克 服 负 载 转 矩 而 做 功 ， 从 而 实 现 了 能 量 的 变 换 ， 这 就 是 三 相异 步 电 动 机 的 旋 转 原 理 。 异 步 电 动 机 的 转 速 总 是 略 小 于 旋 转 磁 场 的 转 速 ， 转 子 与 旋 转 磁 场的 相 对 转 速 ， 也 就 是 转 子 转 速n 与 旋 转 磁 场 转 速 n1之 差 ， 称 为 转 差速 度 。 转 差 ...
