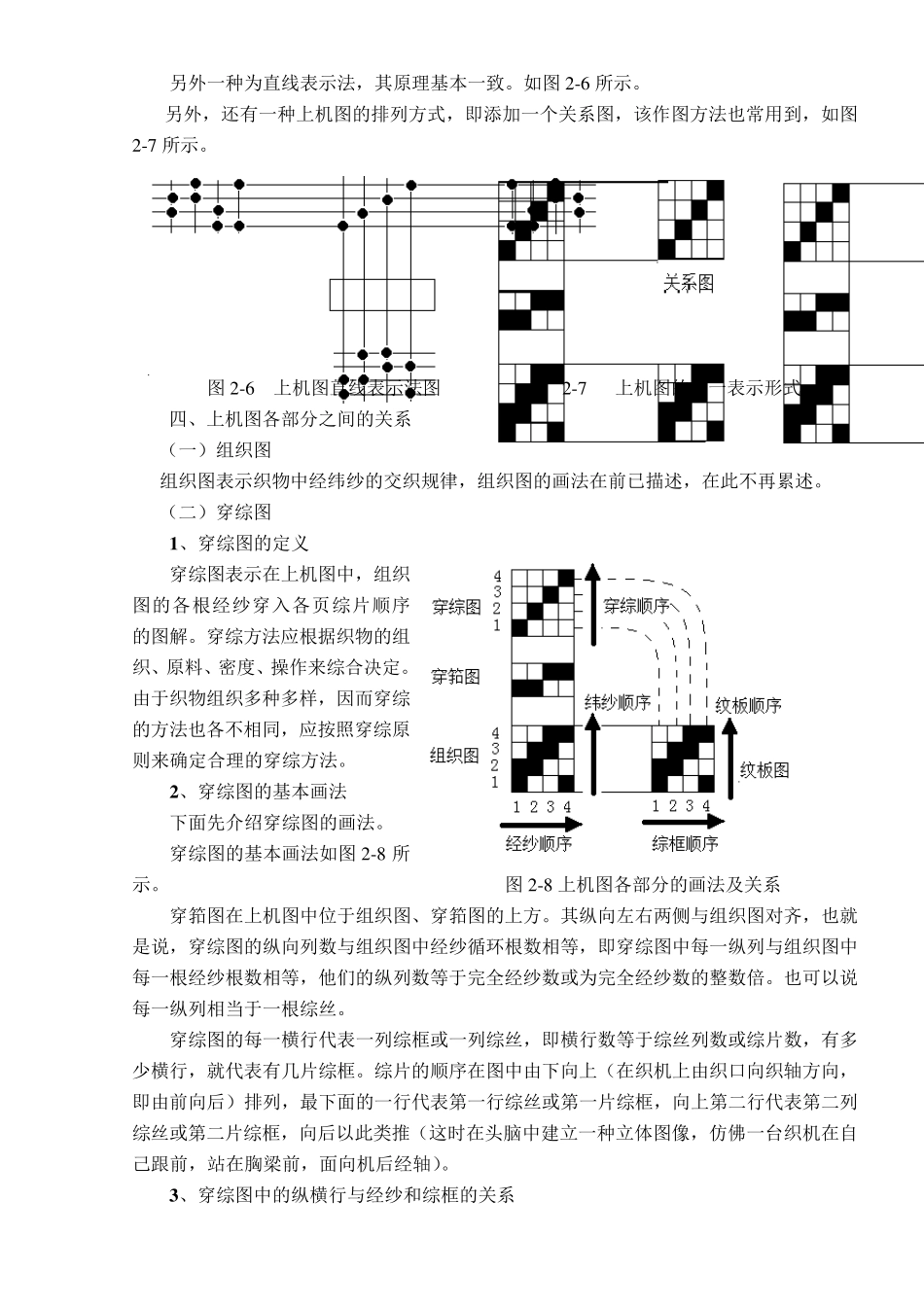

第二节 上机图 一、上机图的基本概念 上机图是表示织物上机时，按一定规律排列的组织图、穿筘图、穿综图、纹板图、经纱循环说明、引纬方案图、色纱排列图等共同组成来表示织物上机织造工艺条件的图解，是织造时的重要技术工艺条件之一。为了在织机上织制某种组织的织物，设计人员在生产、仿造和创新织物时，上机图的设计是必不可少的工作，每一个设计人员、技术人员必须根据所设计的织物组织确定综框片数、穿综循序和综框的提升循序以及穿筘的方法。确定综框片数和完全组织中各根经纱穿综顺序的图形称为穿综图。确定综框提升顺序的图形称为纹板图。确定每筘齿穿入经纱根数的图形称为穿筘图。因此每一个设计人员、技术人员必须学会绘制和编制上机图。上机图体现设计人员对织物组织结构设计的意图和思想，是一种艺术的体现。 二、上机图的组成及形式 1 、上机图的组成 上机图由组织图、穿筘图、穿综图、纹板图、经纱循环说明、引纬方案图、色纱排列图等组成，设计师一般在设计时只画出组织图、穿筘图、穿综图、纹板图四部分，经纱循环、纬纱循环、色纱排列以及引纬次序等用文字单独说明。四者紧密联系、互为抑制，就同一组织而言，有不同的穿综图，就有与之不同的纹板图与之对应。 上机图中各组成部分排列的位置，随各个工厂的习惯不同而有所不同。 2 、上机图的布置 上机图的布置通常有以下两种形式： （ 1 ） 组织图在下方，穿综图在上方，穿筘图在它 们 中间 ，三 者上下排列，左 右 对齐 ，而纹板图在组织图的右 侧 ，与组织图平 齐 ，如 图2 -3 所示。该 种组织图有一种好 处 ，直 观好判断。依据纹板图编制纹链时，自下而上依次编制即可。 （2 ）组织图在下方，穿综图在上方，穿筘图在它们中间，三者上下排列，左右对齐，而纹板图随左右手织机的不同，在穿综图的右侧（或左侧），且与其上下平齐，如图 2 -4 所示。 图 2 -4 上机图的布置图 图 2 -5 上机图意匠表示法 这里明白一点左右手织机的的判断，站在织机前（胸梁侧）面对机后（经轴），多臂机在织机的左边，称为右手织机，就是右手车左龙头，右手指主电机侧。多臂机在织机的右侧因每筘穿入数不等，应绘穿筘图或不绘穿筘图，也可用文字说明，就是下面说的花穿法。 机图的表示方法常用的有两种，一种为方格表示法，即意匠图标方法，如图2 -5 所示。，称为左手织机，就是左手车右龙头。剑杆织机一般都是从左侧放置多臂机。 工厂里，根据...
