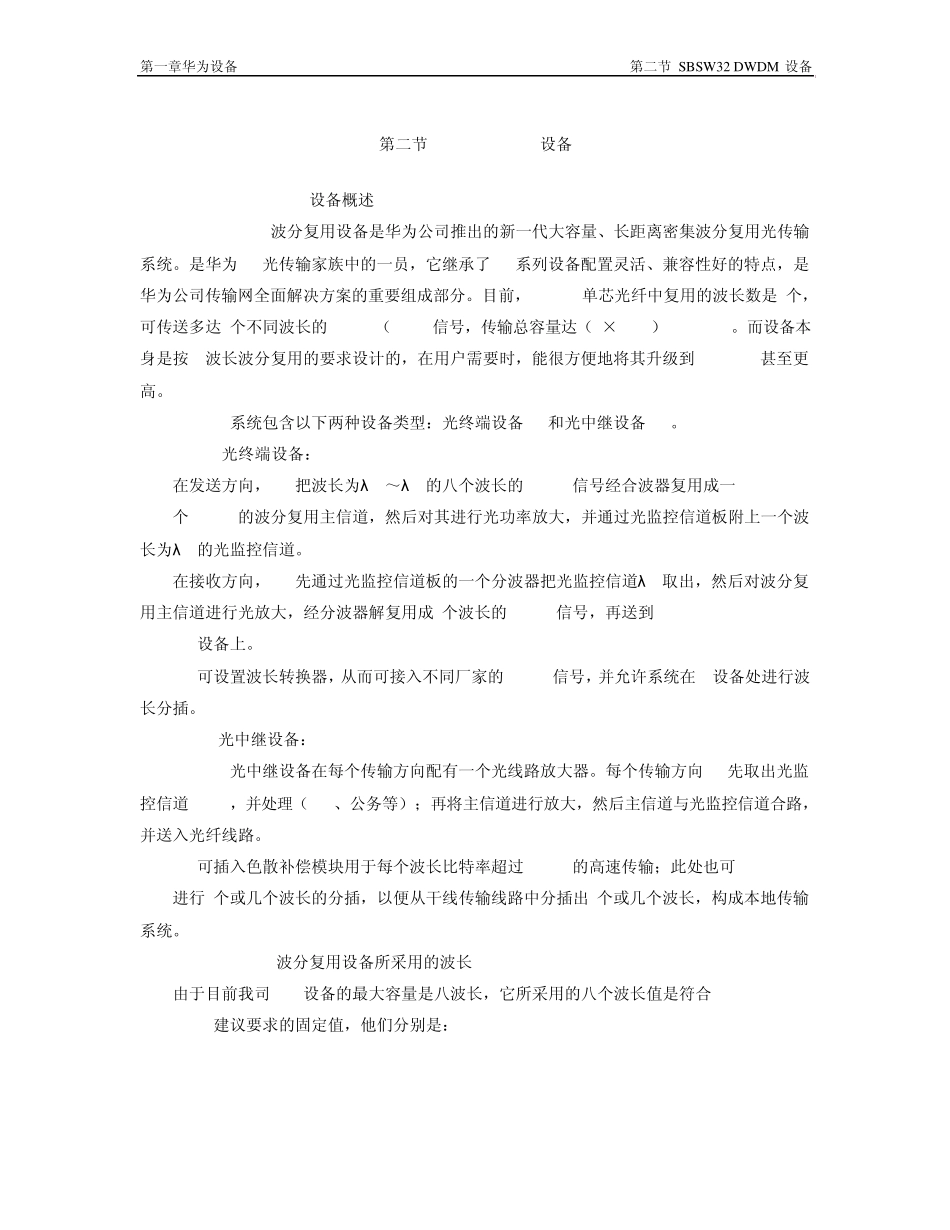

第一章华为设备 第二节 SBSW 32 DW DM 设备 第二节 SBS W32 DWDM设备 2.1 SBS W32 DWDM设备概述 SBS W32 DWDM波分复用设备是华为公司推出的新一代大容量、长距离密集波分复用光传输系统。是华为SBS光传输家族中的一员，它继承了SBS系列设备配置灵活、兼容性好的特点，是华为公司传输网全面解决方案的重要组成部分。目前，SBS W32单芯光纤中复用的波长数是8个，可传送多达8个不同波长的STM-16（2.5G)信号，传输总容量达（8×2.5G）20Gbit/s。而设备本身是按32波长波分复用的要求设计的，在用户需要时，能很方便地将其升级到80Gbit/s甚至更高。 SBS W32系统包含以下两种设备类型：光终端设备OTE和光中继设备ORE。 2.1.1 光终端设备： 在发送方向，OTE把波长为λ 1～λ 8的八个波长的STM-16信号经合波器复用成一 个20Gb/s的波分复用主信道，然后对其进行光功率放大，并通过光监控信道板附上一个波长为λ s的光监控信道。 在接收方向，OTE先通过光监控信道板的一个分波器把光监控信道λ s取出，然后对波分复用主信道进行光放大，经分波器解复用成8个波长的STM-16信号，再送到 SDH设备上。 OTE可设置波长转换器，从而可接入不同厂家的STM-16信号，并允许系统在OT设备处进行波长分插。 2.1.2光中继设备： SBS W32光中继设备在每个传输方向配有一个光线路放大器。每个传输方向ORE先取出光监控信道(OSC)，并处理（ECC、公务等）；再将主信道进行放大，然后主信道与光监控信道合路，并送入光纤线路。 ORE可插入色散补偿模块用于每个波长比特率超过10Gb/s的高速传输；此处也可 进行1个或几个波长的分插，以便从干线传输线路中分插出1个或几个波长，构成本地传输系统。 2.2 W32 DWDM波分复用设备所采用的波长 由于目前我司DWDM设备的最大容量是八波长，它所采用的八个波长值是符合 ITU-T建议要求的固定值，他们分别是： 第一章华为设备 第二节 SBSW 32 DW DM 设备 2.3 W32 DWDM的传输距离 根据不同传输距离要求，SBS W32提供3种设备供用户选择：360km（3个光纤段，跨距120km，每个光纤段衰减为33dB，最大色散7200ps/mn）600km（5个光纤段，跨距120km，每个光纤段衰减为33dB, 最大色散12000ps/mn）640km（8个光纤段，跨距80km每个光纤段衰减为22dB, 最大色散12800ps/mn）经波长转换或电中继后，传输段可级联。 2.4 SBS W32 DWDM的单板介绍 W32波分复用设备共有九种单板，其中DWDM所专用的单板目前...
