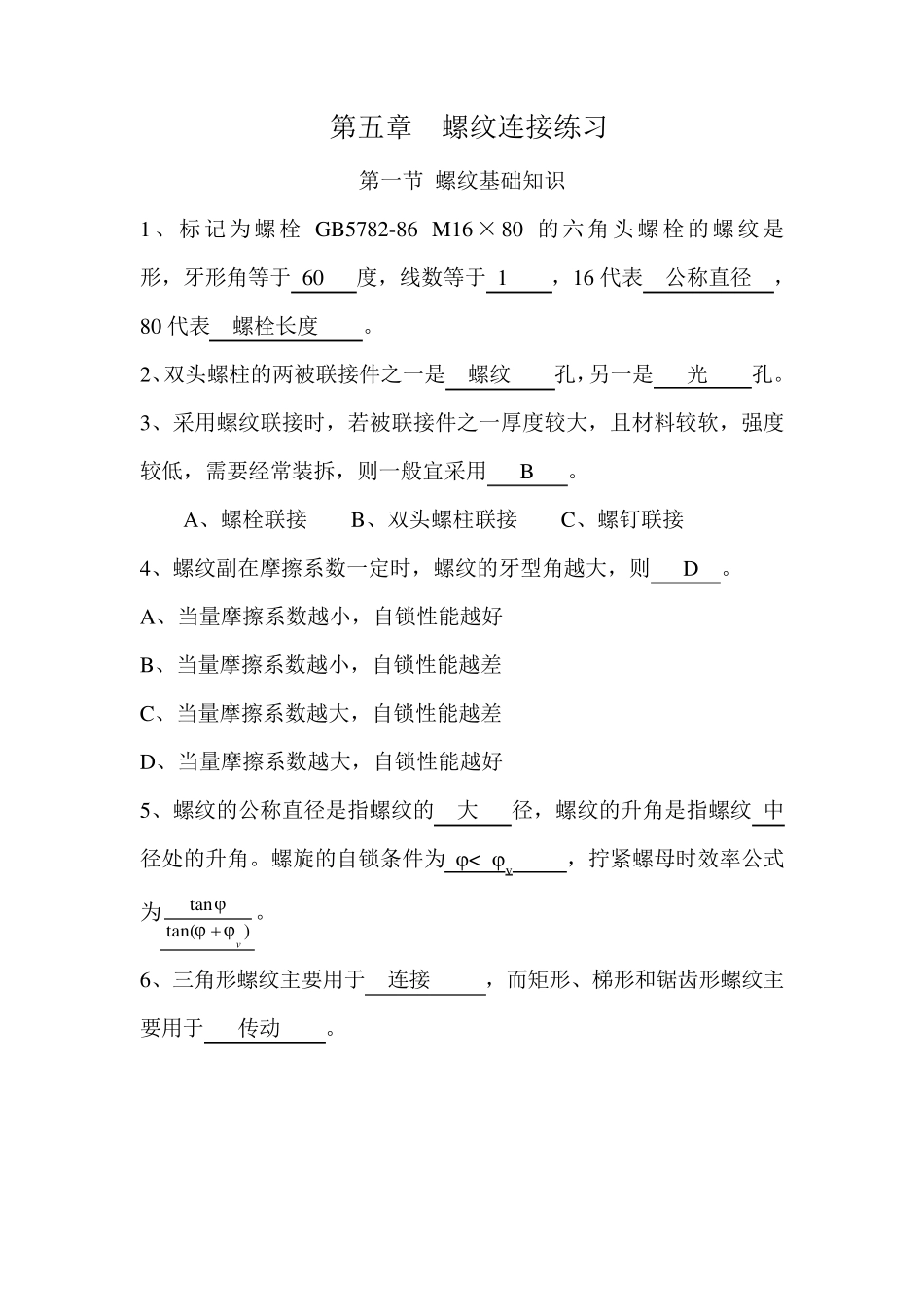

第五章 螺纹连接练习 第一节 螺纹基础知识 1 、标记为螺栓GB5782-86 M16 ×80 的 六角 头螺栓的 螺纹是 形，牙形角等于 60 度，线数等于 1 ，16 代表 公称直径 ，80 代表 螺栓长度 。 2、双头螺柱的两被联接件之一是 螺纹 孔，另一是 光 孔。 3、采用螺纹联接时，若被联接件之一厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用 B 。 A、螺栓联接 B、双头螺柱联接 C、螺钉联接 4、螺纹副在摩擦系数一定时，螺纹的牙型角越大，则 D 。 A、当量摩擦系数越小，自锁性能越好 B、当量摩擦系数越小，自锁性能越差 C、当量摩擦系数越大，自锁性能越差 D、当量摩擦系数越大，自锁性能越好 5、螺纹的公称直径是指螺纹的 大 径，螺纹的升角是指螺纹 中 径处的升角。螺旋的自锁条件为 < v ，拧紧螺母时效率公式为)tan(tanv。 6、三角形螺纹主要用于 连接 ，而矩形、梯形和锯齿形螺纹主要用于 传动 。 （1 ）普通螺栓连接 1 )螺栓安装方向不对，装不进去，应掉过头来安装； 2)普通螺栓连接的被联接件孔要大于螺栓大径，而下部被连接件孔与螺栓杆间无间隙； 3)被连接件表面没加工，应做出沉头座并刮平，以保证螺栓头及螺母支承面平整且垂直于螺栓轴线，避免拧紧螺母时螺栓产生附加弯曲应力； 4)一般连接；不应采用扁螺母； 5)弹簧垫圈尺寸不对，缺口方向也不对； 6)螺栓长度不标准，应取标准长z=60 mm； 7)螺栓中螺纹部分长度短了，应取长30 mm。 (2 )螺钉连接 主要错误有： 1)采用螺钉连接时，被连接件之一应有大于螺栓大径的光孔，而另一被连接件上应有与螺钉相旋合的螺纹孔。而图中上边被连接件没有做成大于螺栓大径的光孔，下边被连接件的螺纹孔又过大，与螺钉尺寸不符，而且螺纹画法不对，小径不应为细实线； 2)若上边被连接件是铸件，则缺少沉头座孔，表面也没有加工。 (3 )双头螺柱连接 主要错误有： 双头螺柱的光杆部分不能拧进被连接件的螺纹孔内，M12 不能标注在光杆部分； 锥孔角度应为 120。，而且应从螺纹孔的小径(粗实线)处画锥孔角的两边； 若上边被连接件是铸件，则缺少沉头座孔，表面也没加工： 弹簧垫圈厚度尺寸不对。 (4)紧定螺钉连接 主要错误有： 1)轮毂上没有做出 M6 的螺纹孔； 2)轴上未加工螺纹孔，螺钉拧不进去，即使有螺纹孔，螺钉能拧入，也需作局剖视才清楚。 第二节 螺纹联接的预紧与防松 7、螺纹联接常用的防...
