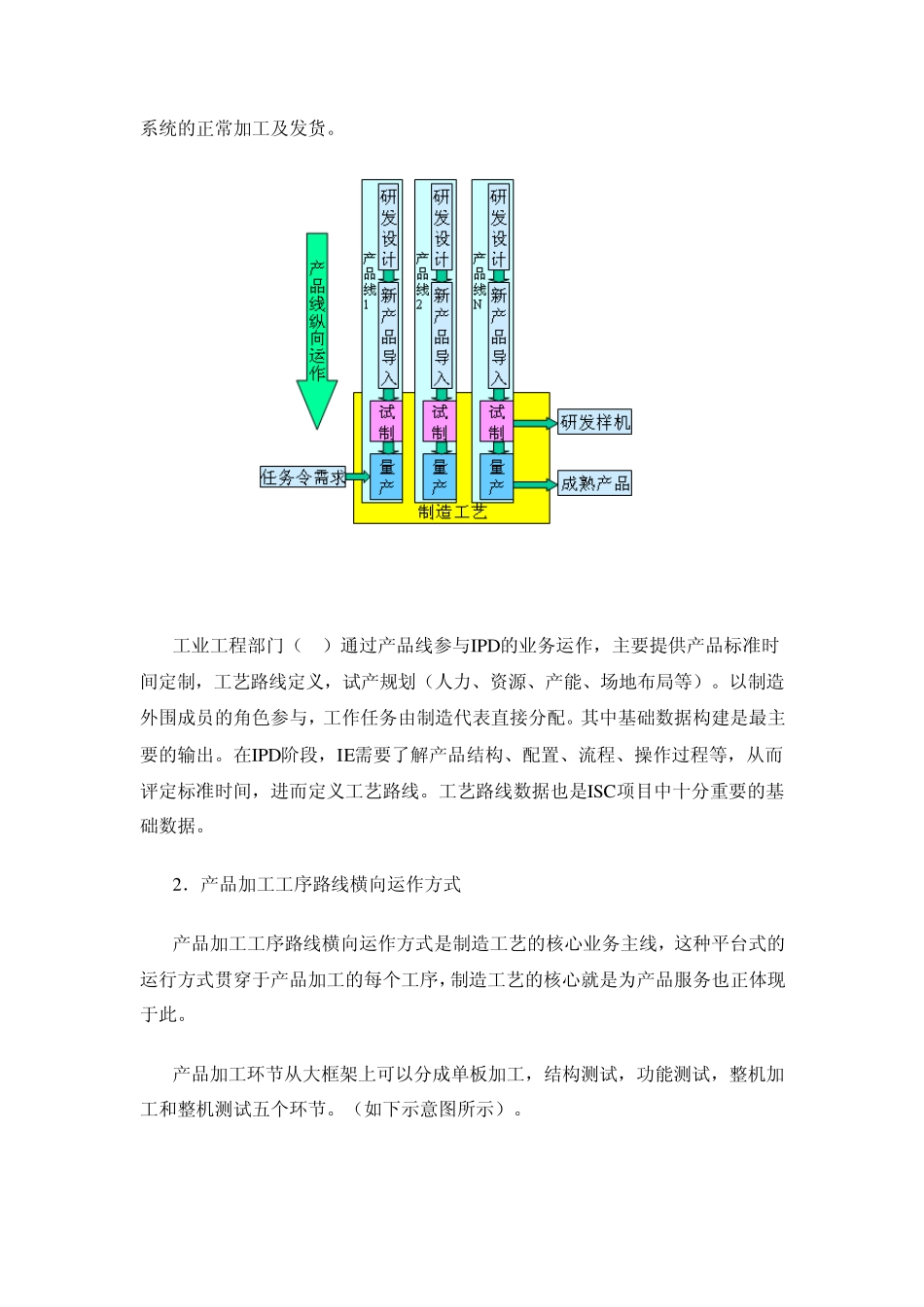

第八章 电子设备的整机装配与调试 随着电子技术的不断发展,电子设备广泛应用于社会各领域,其种类也是多种多样,既有用于工业、航空、航天、军事等领域的大型设备、仪器,也有人们所熟悉的各种消费类的家用电器。虽然应用领域不同,设备的复杂程度各异,工作原理更是千差万别,但它们都是机电合一的整机结构产品,都是要通过整机的装联来完成产品制造。本章就电子设备整机的生产过程作以介绍。 8.1 制造工艺业务的二条业务主线: 从宏观的角度上,我们把业务复杂交错的制造工艺分成二大业务主线,即:产品加工业务主线和物流业务主线。 8.1.1 产品加工业务主线: 制造工艺的主要业务就是对产品加工提供技术支持,其核心业务主线就产品加工业务主线。制造工艺的产品加工业务运作方式包括:1、按照产品加工工序路线流程平台横向的运作方式;2、按照产品线职责分工的纵向的运作方式。 1.产品线纵向运作方式: 如下示意图所示,工艺部门按照产品的开发进度划分了单独负责产品试制和负责产品量产的部门进行支持。试制人员的主要业务是支持研发设计新产品导入后的试制和验证工作,为研发设计反馈可制造性设计问题,同时也关注到前阶段的可制造性需求上;管制人员主要负责量产成熟产品的加工业务,保证整个制造系统的正常加工及发货。 工业工程部门(IE)通过产品线参与IP D的业务运作,主要提供产品标准时间定制,工艺路线定义,试产规划(人力、资源、产能、场地布局等)。以制造外围成员的角色参与,工作任务由制造代表直接分配。其中基础数据构建是最主要的输出。在IP D阶段,IE需要了解产品结构、配置、流程、操作过程等,从而评定标准时间,进而定义工艺路线。工艺路线数据也是IS C项目中十分重要的基础数据。 2.产品加工工序路线横向运作方式 产品加工工序路线横向运作方式是制造工艺的核心业务主线,这种平台式的运行方式贯穿于产品加工的每个工序,制造工艺的核心就是为产品服务也正体现于此。 产品加工环节从大框架上可以分成单板加工,结构测试,功能测试,整机加工和整机测试五个环节。(如下示意图所示)。 按照平台运作方式,不管是新产品试制还是量产产品发货加工,均按照产品加工工序路线进行加工,在每个环节都有相应的工艺、设备/工装和工业工程部门进行平台技术上的支持。 工艺部门在平台中的业务主要是对产品加工流程的每个环节建立和维护一套工艺参数和工艺加工方法。在新产品的试制阶段,工艺的业务是设置...
