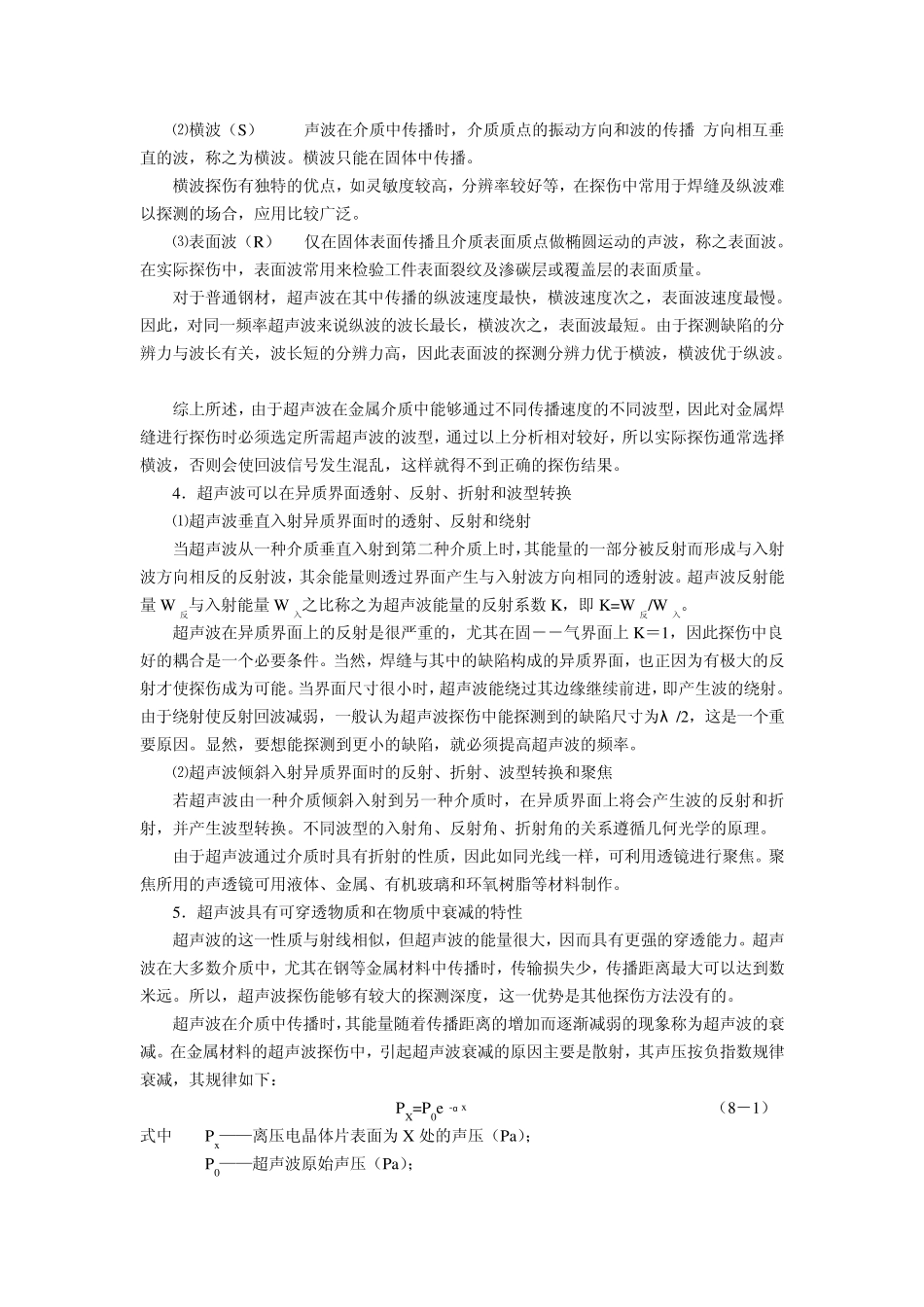

第三章 超声波探伤 超声波探伤是利用超声波在物体中的传播、反射和衰减等物理特性来发现缺陷的一种无损检测方法。它可以检查金属材料、部分非金属材料的表面和内部缺陷，如焊缝中裂纹、未熔合、未焊透、夹渣、气孔等缺陷。超声波探伤具有灵敏度高、设备轻巧、操作方便、探测速度快、成本低、对人体无害等优点，但对缺陷进行定性和定量的准确判定方面还存在着一定的困难。 第一节 超声波的产生及其性质 超声波是频率大于 20000Hz 的声波，它属于机械波。在金属探伤中使用的超声波，其频率为 0.5～10MHz，其中以 2～5MHz最为常用。 一、超声波的产生与接收 探伤中采用压电法来产生超声波。压电法是利用压电晶体片来产生超声波的。压电晶体片是一种特殊的晶体材料，当压电晶体片受拉应力或压应力的作用产生变形时，会在晶片表面出现电荷；反之，其在电荷或电场作用下，会发生变形，前者称为正压电效应，后者称为逆压电效应。 超声波的产生和接收是利用超声波探头中压电晶体片的压电效应来实现的。由超声波探伤仪产生的电振荡，以高频电压形式加载于探头中的压电晶体片的两面上，由于逆压电效应的结果，压电晶体片会在厚度方向上产生持续的伸缩变形，形成了机械振动。若压电晶体片与工件表面有良好的耦合时，机械振动就以超声波形式传播进入被检工件，这就是超声波的产生。反之，当压电晶体片受到超声波作用而发生伸缩变形时，正压电效应的结果会使压电晶体片两表面产生具有不同极性的电荷，形成超声频率的高频电压，以回波电信号的形式经探伤仪显示，这就是超声波的接收。 二、超声波的性质 1 ．超声波具有良好的指向性 由于超声波的波长非常短，因此，它在弹性介质中能象光波一样沿直线传播。而且超声波在固定的介质中传播速度是个常数，所以，根据传播时间就能求得其传播距离，这样就为探伤中缺陷的定位提供了依据。 2 ．超声波能在弹性介质中传播，不能在真空中传播 一般探伤中通常把空气介质作为真空处理，所以认为超声波也不能通过空气进行传播。 3 ．超声波如同声波一样，通过介质时，根据介质质点的振动方向与波的传播方向之间的相互关系的不同，有不同的波型 ⑴纵波（L） 声波在介质中传播时，介质质点的振动方向和波的传播方向相同的波，称之为纵波。它能在固体、液体和气体中传播。 ⑵横波（S） 声波在介质中传播时，介质质点的振动方向和波的传播 方向相互垂直的波，称之为横波。横波只能在固体中传播。 横波探...
