绿色模式准谐振反激控制ICUCC28600

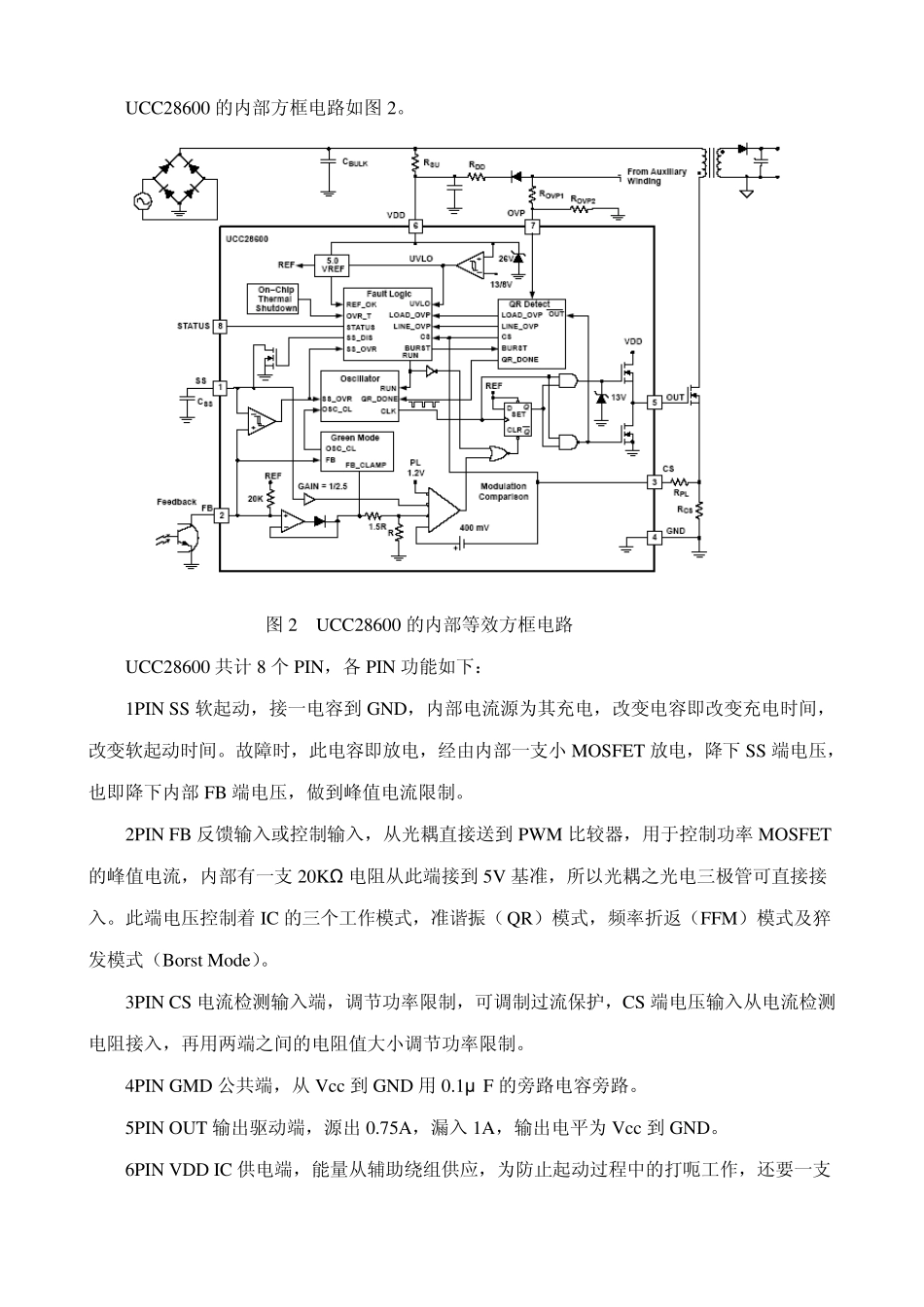

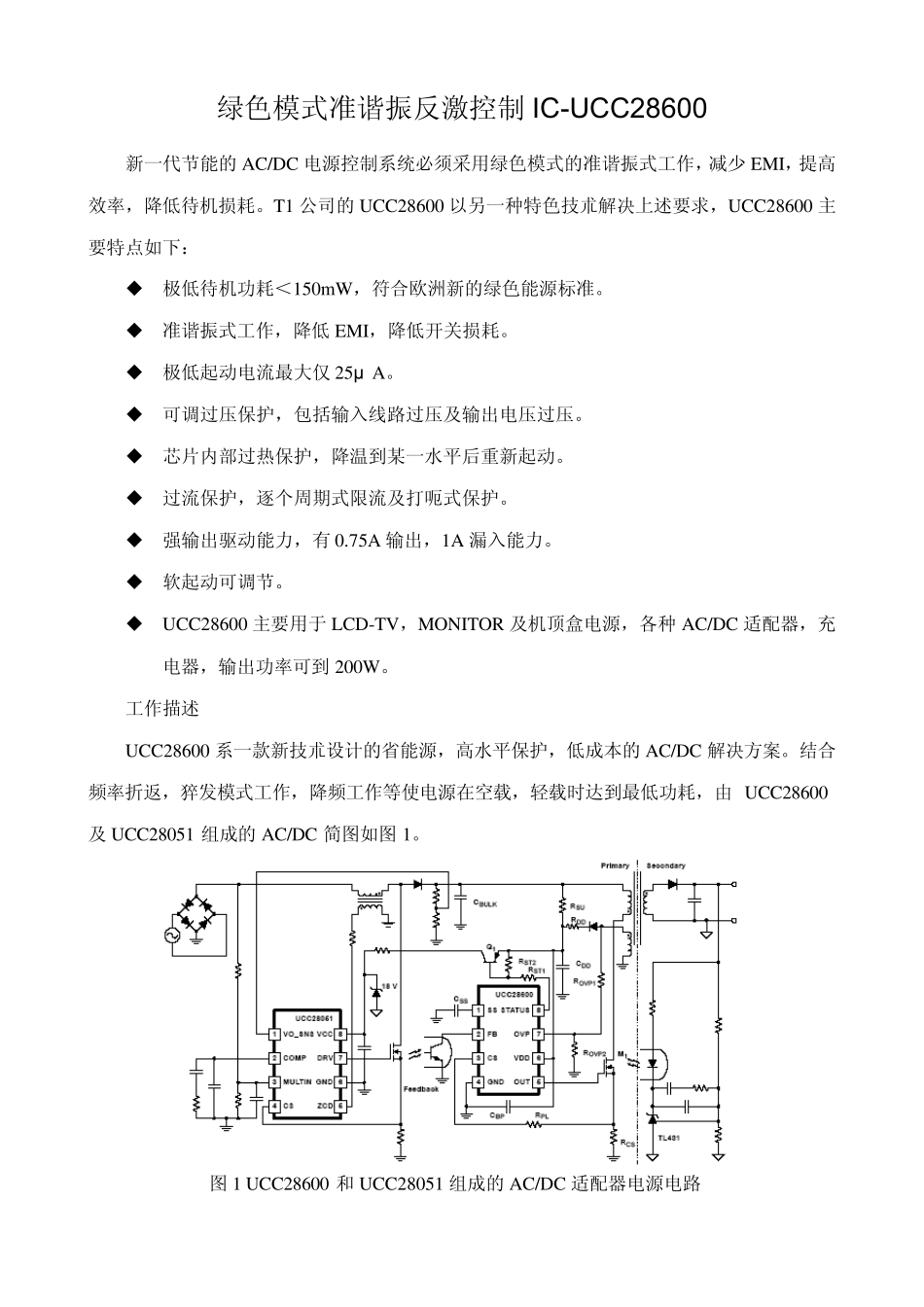

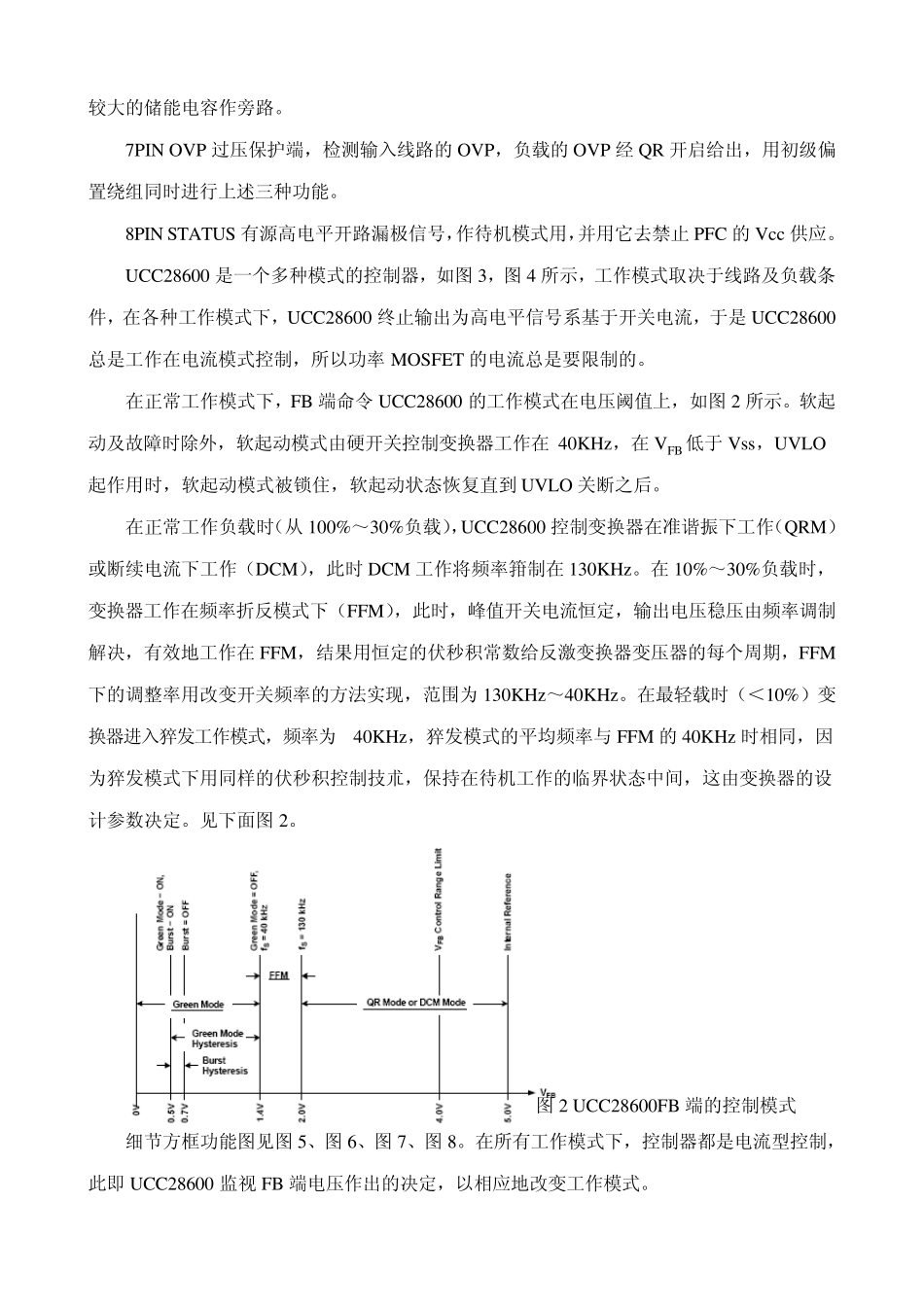

绿色模式准谐振反激控制IC-U CC28600 新一代节能的AC/DC 电源控制系统必须采用绿色模式的准谐振式工作，减少EMI，提高效率，降低待机损耗。T1 公司的UCC28600 以另一种特色技朮解决上述要求，UCC28600 主要特点如下：  极低待机功耗＜150mW，符合欧洲新的绿色能源标准。  准谐振式工作，降低EMI，降低开关损耗。  极低起动电流最大仅 25μ A。  可调过压保护，包括输入线路过压及输出电压过压。  芯片内部过热保护，降温到某一水平后重新起动。  过流保护，逐个周期式限流及打呃式保护。  强输出驱动能力，有 0.75A 输出，1A 漏入能力。  软起动可调节。  UCC28600 主要用于 LCD-TV，MONITOR 及机顶盒电源，各种 AC/DC 适配器，充电器，输出功率可到 200W。 工作描述 UCC28600 系一款新技朮设计的省能源，高水平保护，低成本的AC/DC 解决方案。结合频率折返，猝发模式工作，降频工作等使电源在空载，轻载时达到最低功耗，由 UCC28600及 UCC28051 组成的AC/DC 简图如图 1。 图 1 UCC28600 和 UCC28051 组成的AC/DC 适配器电源电路 UCC28600 的内部方框电路如图2。 图2 UCC28600 的内部等效方框电路 UCC28600 共计 8 个 PIN，各 PIN 功能如下： 1PIN SS 软起动，接一电容到 GND，内部电流源为其充电，改变电容即改变充电时间，改变软起动时间。故障时，此电容即放电，经由内部一支小 MOSFET 放电，降下 SS 端电压，也即降下内部FB 端电压，做到峰值电流限制。 2PIN FB 反馈输入或控制输入，从光耦直接送到 PWM 比较器，用于控制功率 MOSFET的峰值电流，内部有一支 20KΩ 电阻从此端接到 5V 基准，所以光耦之光电三极管可直接接入。此端电压控制着 IC 的三个工作模式，准谐振（QR）模式，频率折返（FFM）模式及猝发模式（Borst Mode）。 3PIN CS 电流检测输入端，调节功率限制，可调制过流保护，CS 端电压输入从电流检测电阻接入，再用两端之间的电阻值大小调节功率限制。 4PIN GMD 公共端，从 Vcc 到 GND 用 0.1μ F 的旁路电容旁路。 5PIN OUT 输出驱动端，源出 0.75A，漏入 1A，输出电平为 Vcc 到 GND。 6PIN VDD IC 供电端，能量从辅助绕组供应，为防止起动过程中的打呃工作，还要一支较大的储能电容作旁路。 7PIN OVP 过压保护端，检测输入线路的 OVP，负载的 OVP 经 QR 开启给出，用初级偏置绕组同...
