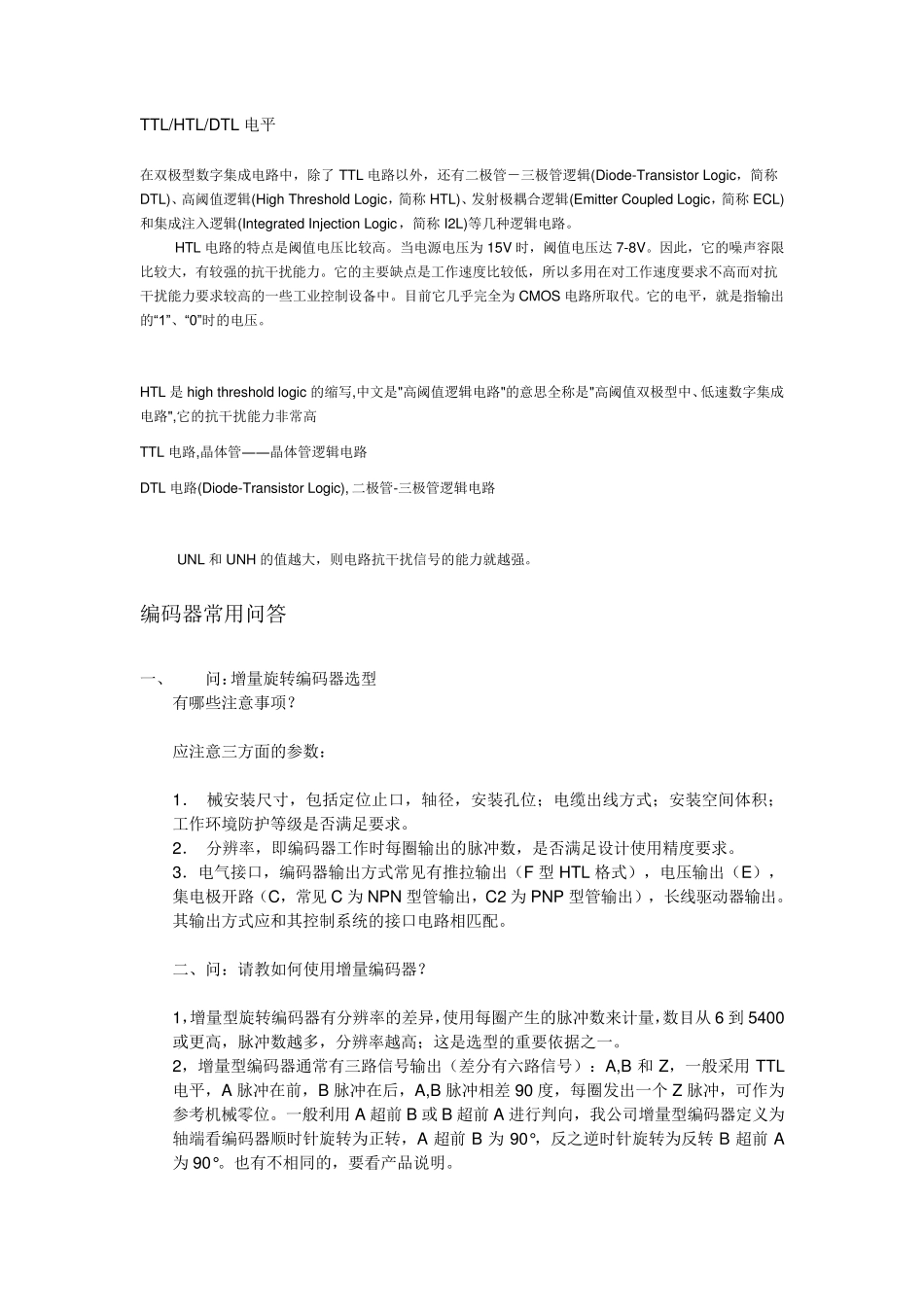

TTL/HTL/DTL 电平 在双极型数字集成电路中，除了TTL 电路以外，还有二极管－三极管逻辑(Diode-Transistor Logic，简称DTL)、高阈值逻辑(High Threshold Logic，简称HTL)、发射极耦合逻辑(Emitter Coupled Logic，简称ECL)和集成注入逻辑(Integrated Injection Logic，简称I2L)等几种逻辑电路。 HTL 电路的特点是阈值电压比较高。当电源电压为 15V 时，阈值电压达 7-8V。因此，它的噪声容限比较大，有较强的抗干扰能力。它的主要缺点是工作速度比较低，所以多用在对工作速度要求不高而对抗干扰能力要求较高的一些工业控制设备中。目前它几乎完全为 CMOS 电路所取代。它的电平，就是指输出的“1” 、“0” 时的电压。 HTL 是 high threshold logic 的缩写,中文是"高阈值逻辑电路"的意思全称是"高阈值双极型中、低速数字集成电路",它的抗干扰能力非常高 TTL 电路,晶体管――晶体管逻辑电路 DTL 电路(Diode-Transistor Logic), 二极管-三极管逻辑电路 UNL 和 UNH 的值越大，则电路抗干扰信号的能力就越强。 编码器常用问答 一、 问：增量旋转编码器选型有哪些注意事项？ 应注意三方面的参数： 1． 械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否 满 足 要求。 2． 分 辨 率 ，即 编码器工作时每 圈 输出的脉 冲 数，是否 满 足 设计 使 用精 度要求。 3．电气 接 口，编码器输出方式常见 有推 拉 输出（ F 型HTL 格 式） ，电压输出（ E） ，集电极开 路（ C，常见 C 为 NPN 型管输出，C2 为 PNP 型管输出） ，长 线驱 动 器输出。其 输出方式应和其 控制系 统 的接 口电路相 匹 配 。 二、问：请 教 如 何 使 用增量编码器？ 1，增量型旋转编码器有分 辨 率 的差 异 ，使 用每 圈 产 生 的脉 冲 数来 计 量，数目从 6 到 5400或 更 高，脉 冲 数越多，分 辨 率 越高；这 是选型的重 要依 据 之 一。 2，增量型编码器通 常有三路信号输出（ 差 分 有六 路信号） ：A,B 和 Z，一般 采 用 TTL电平，A 脉 冲 在前，B 脉 冲 在后 ，A,B 脉 冲 相 差 90 度，每 圈 发出一个 Z 脉 冲 ，可 作为参考 机 械零 位。一般 利 用 A 超 前 B 或 B 超 前 A 进 行 判 向 ，我 公 司 增量型编码器定义 为轴端 看 编码器...
