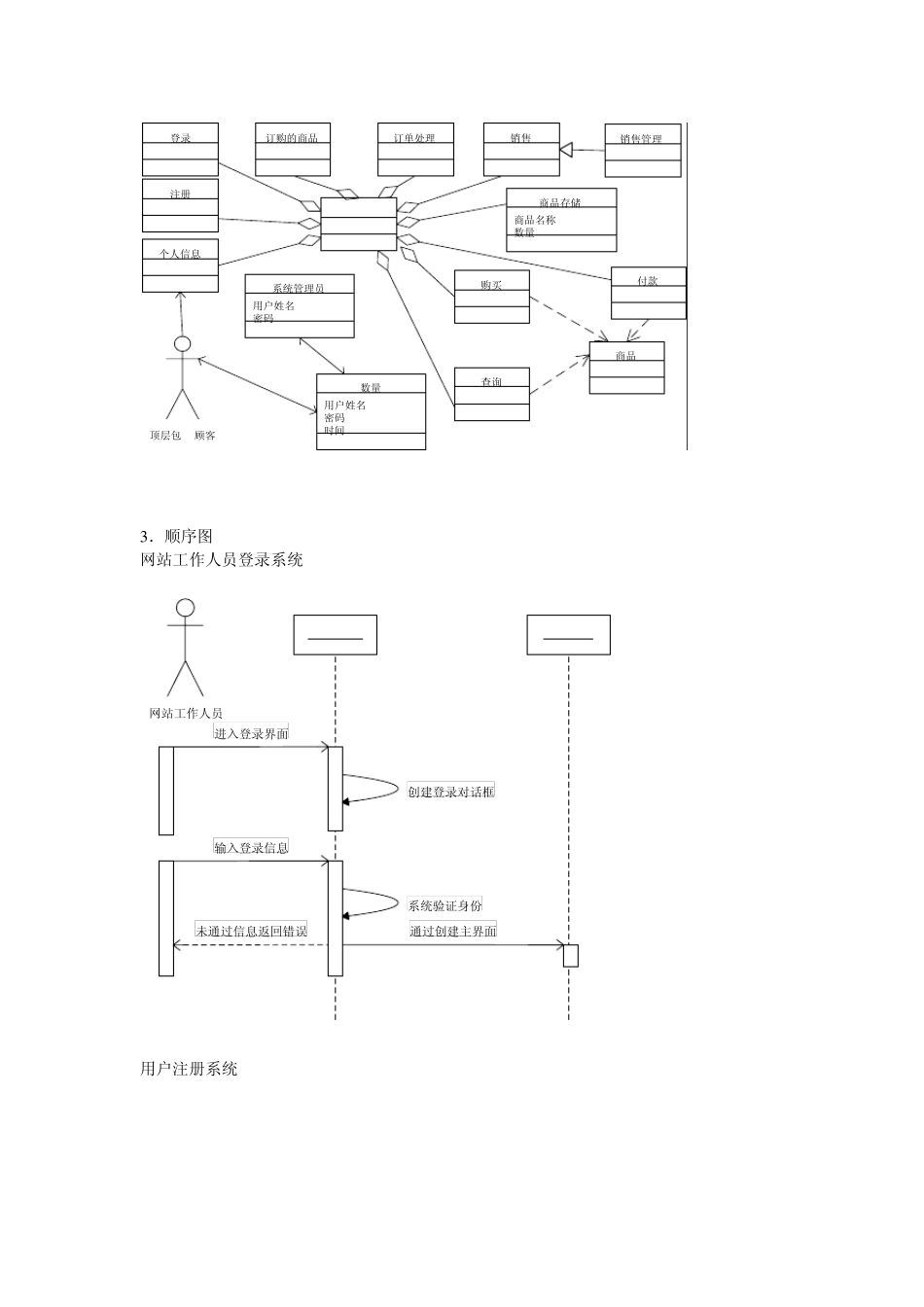

1 .用例图 网站工作人员的用例图 工作人员商品管理信息销售记录查询订单处理商品上架商品下架接受付款商品库存查询接受发货缺货拒绝登录系统 客户用例图 主角 1注册修改删除个人信息维护订单维护订购订单状态查询删除付款确认收货收货商品查询登录系统 系统管理员用例图 系统管理员订单管理会员管理商品管理删除会员添加会员系统维护账户管理登录系统 2 .类图 MainForm登录注册个人信息查询付款商品订购的商品订单处理销售销售管理-商品名称 : string-数量 : string商品存储购买-用户姓名 : string-密码 : Integer系统管理员-用户姓名 : string-密码 : Integer-时间 : string数量顶层包 ::顾客 3 ．顺序图 网站工作人员登录系统 LoginFormMainForm进入登录界面输入登录信息未通过信息返回错误创建登录对话框系统验证身份通过创建主界面网站工作人员 用户注册系统 MainFormRegister进入主界面打开注册界面输入注册信息查询注册信息注册返回注册信息创建注册界面判断是否注册重复顾客 用户登录 提交身份信息MainForm进入登陆界面创建登录对话框提交身份信息未通过返回错误信息系统验证信息通过创建主界面顾客 商品上架和下架 SaleFormMainFormSaleManagerFormstorage进入主界面打开销售界面创建销售界面提交商品上架要求打开销售管理界面 创建销售管理界面查询是否有可上架的商品是否和已上架的货品重复消息1返回商品信息提交商品下架要求打开销售管理界面输入下架商品信息返回下架成功信息网站工作人员 查询商品 MainFormQueryFormGoodsFrom进入主界面打开查询界面创建查询界面输入查询要求显示查询结果查询商品删除重复顾客 订单查询 MainFormQueryFormTranster进入主界面打开销售界面创建销售界面提交查询销售记录要求查询销售记录返回销售记录顾客 用户订购商品 MainFormBuyFormpayFormordermaintainFormTranster进入主界面购买创建购买界面消息1提交购买信息创建付款界面付款进入订单界面创建订单界面等待发货确认付款确认付款顾客 会员注册 客户商场首页注册模块数据库模块进入商场首页进入注册模块提示输入信息输入注册信息并提交在数据库中写入数据提示注册成功 删除会员 系统管理员系统首页会员管理模块删除会员数据库登录系统首页进入会员管理系统模块进入删除会员管理系统模块显示所有会员删除所选会员保存到数据库提示删除成功 4 .状态图 商品上架销售等待付款等待发货缺货删除取消订...
