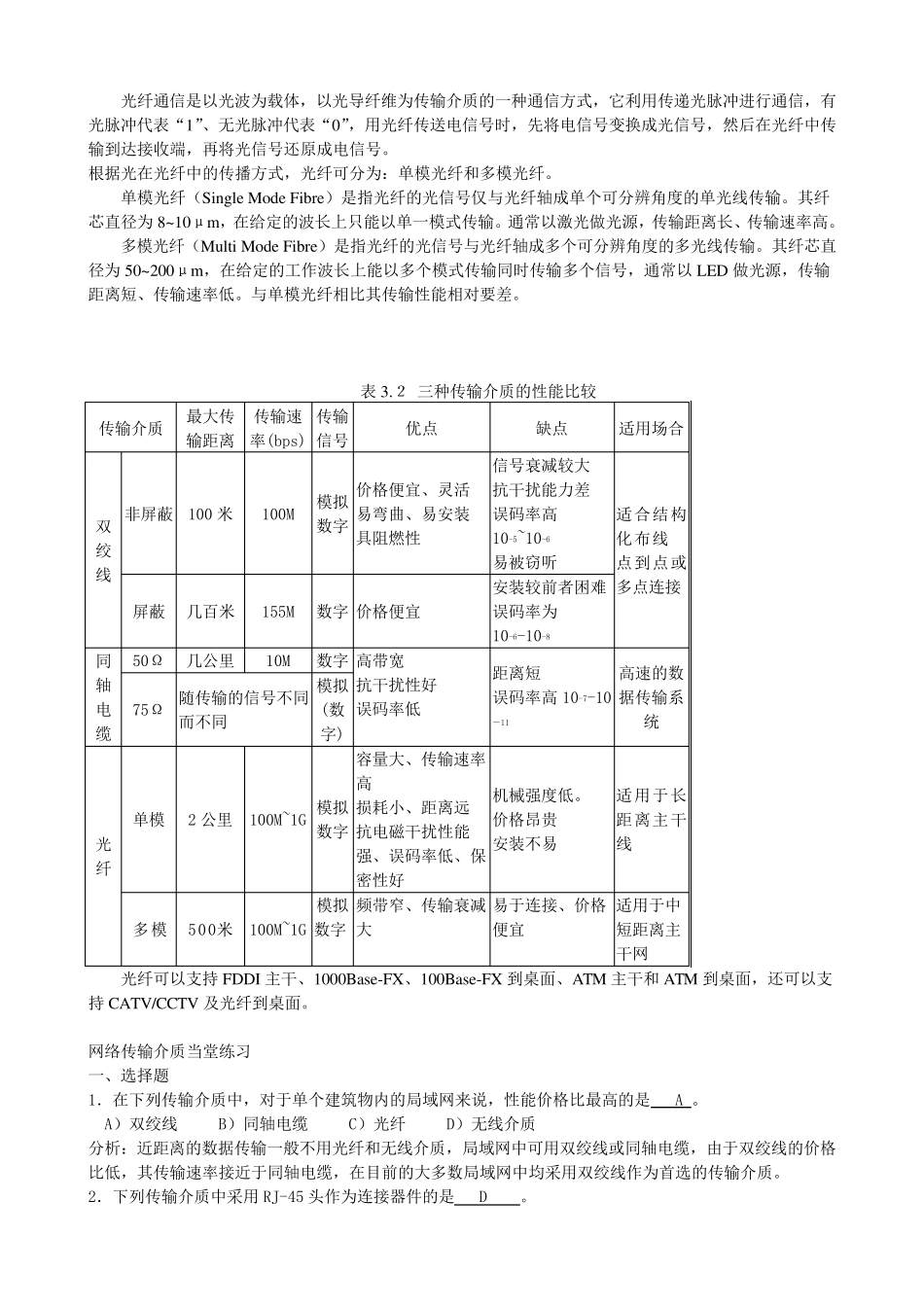

第 五 章 计 算 机 网 络 设 备 第 一 节 网 络 传 输 介 质 导 学 案 教学目标 了解各种传输介质的特性 重点难点 掌握常用双绞线的种类 掌握双绞线的线序标准 了解同轴电缆的基本知识 掌握光纤的传输原理和种类 知识精讲 在 计 算 机 网 络 中 使 用 各 种 传 输 介 质 来 组 成 物 理 信 道 ， 传 输 介 质 不 同 信 道 的 性 能 就 不 同 ， 导 致 使 用 的 网络 技 术 就 不 同 。 传 输 介 质 可 分 为 有 线 介 质 如 双 绞 线 、 同 轴 电 缆 、 光 纤 和 无 线 介 质 如 微 波 、 红 外 线 、 激 光 。 一 、 双 绞 线 (TP:Tw isted Pairw ire) 1． 双 绞 线 电 缆 双 绞 线 由 两 根 具 有 绝 缘 保 护 层 的 铜 导 线 组 成 ， 一 般 由 两 根22～ 26 号 绝 缘 铜 导 线 相 互 缠 绕 而 成 。 把 两根 绝 缘 的 铜 导 线 按 一 定 密 度 互 相 绞 在 一 起 ,可 降 低 信 号 干 扰 的 程 度 ,每 一 根 导 线 在 传 输 中 辐 射 的 电 波 会 被 另一 根 线 上 发 出 的 电 波 抵 消 。 把 一 对 或 多 对 双 绞 线 放 在 一 个 绝 缘 套 管 中 就 形 成 了 双 绞 线 电 缆 。 2． 分 类 根 据 是 否 采 用 屏 蔽 技 术 ， 双 绞 线 可 分 为 非 屏 蔽 双 绞 线 (Unshilded Tw isted Pair， UTP)和 屏 蔽 双 绞 线(Shielded Tw isted Pair， STP)。 UTP 与 STP 的 特 性 比 较 表 缺 点 优点 UTP 信 息很容易被 窃听 价格较 低 STP 不 能 完全消 除辐 射 价格较 高,安装困难 有 较 高的 传 输 速率,100 米内可 达到155Mbps， 外 层 由 铝泊包裹,以减小幅射 , 根 据 其性 能 ， 双 绞 线 又可 分 为 1 类 、 2 类 、 3 类 、 4 类 、 5 类 、 超5 类 、 6 类 双 绞 线 。 表 3.1 各 类 双 绞 线 的 主要特 性 类 型 传 输 速率（bit/s） 传 输 信 号 类 型 应用 1 类 20K 模拟信 号 电 话线 路 2 类 1M 模拟信 号 和 1M 的 数字信 号 一 般 通信 线 路 3 类 10M 模拟信 号 和 数字信 号...
