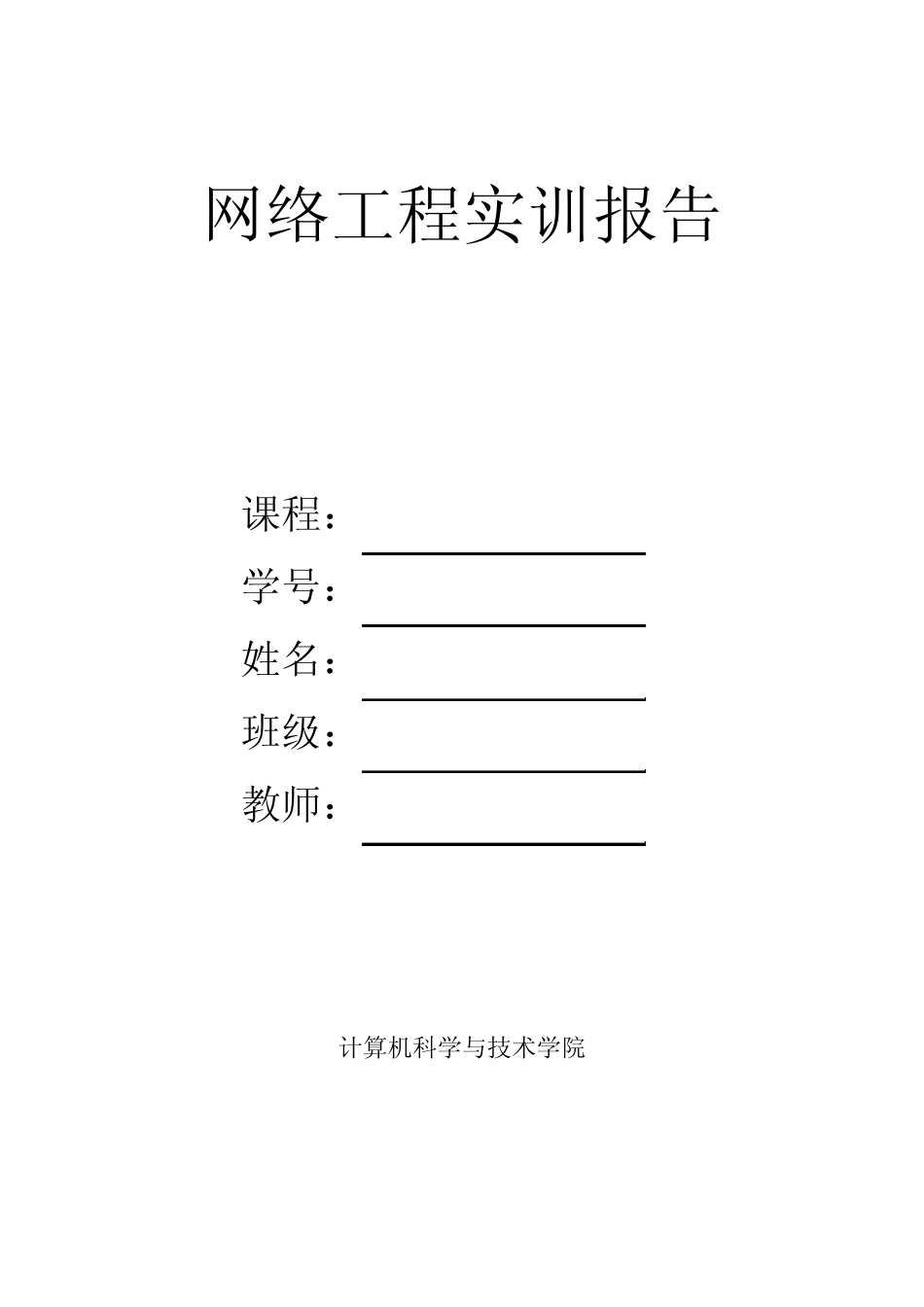

网络工程实训指导书 一、实训目的 网络工程实训是学习完《计算机网络工程》课程后进行的一次全面的综合训练。通过实地考察企业或学校的现有网络，在此基础上通过具体设计掌握组建计算机网络的基本技术，提高学生的应用能力和动手实践能力。 二、实训名称 企业网组建及应用 三、实训环节 1.现场参观； 2.根据网络组建及应用的具体要求（见附件），使用 Cisco Packet Tracer 5.3模拟软件进行网络搭建及配置； 3.答辩； 4.提交成果及实训报告。 四、要求 1.实地考察企业或学校的现有网络； 2.共分成 8组，每组 6-7名同学自由结合，认真阅读网络组建及应用具体要求并进行分工合作； 3.完成企业网的搭建； 4.第 13周末上交设计成果及实训报告。 五、说明 1.提交的成果（每人一份，用学号+名字的方式命名）应根据要求设计，不能缺少步骤； 2.实训报告（每人一份）要求条理清晰，应按照实训报告规定的格式撰写。 网络工程实训报告 课程： 学号： 姓名： 班级： 教师： 计算机科学与技术学院 实训名称： 日期： 年 月 日 实训目的与要求： 实训环境或器材、原理与说明： 实训内容及步骤： 实训体会与建议： 实训成绩： 教师签名： 年 月 日 企业网组建及应用（第一组） IP 地址分配： PC1 1.1.1.2/24 PC2 192.168.2.2/24 PC3 192.168.3.2/24 PC4 192.168.4.2/24 Router F0/0 192.168.5.2/24 Router F0/3 1.1.1.1/24 Sw itchA VLAN1 192.168.1.1/24 Sw itchA VLAN2 192.168.2.1/24 Sw itchA VLAN3 192.168.3.1/24 Sw itchA VLAN4 192.168.4.1/24 Sw itchA VLAN5 192.168.5.1/24 Sw itchB VLAN1 192.168.1.2/24 Sw itchC VLAN1 192.168.1.3/24 两台三层交换机(Sw itchA、Sw itchB)，一台二层交换机（Sw itchC）、一台路由器(Router)。PC1(模拟外网网络)与路由器外网接口 F0/3 连接，路由器内网接口使用 F0/0 口。将交换机路由器的主机名设置为拓扑图中所显示的名称（例如将路由器主机名命名为 Router）。 设计步骤及要求如下： 第一步 请按拓扑图正确将各设备互连。交换机、路由器按要求划分 VLAN、设置路由、telnet管理(用户名 digital,密码 china 路由器需要设置 enable 密码（digitalchina），交换机不需要设置 enable 密码)。 第二步 在 Sw itchA 上划分 VLAN1---VLAN5。并设置好相应的 IP 地址。将 Sw itchA 的 1-5 端口...
