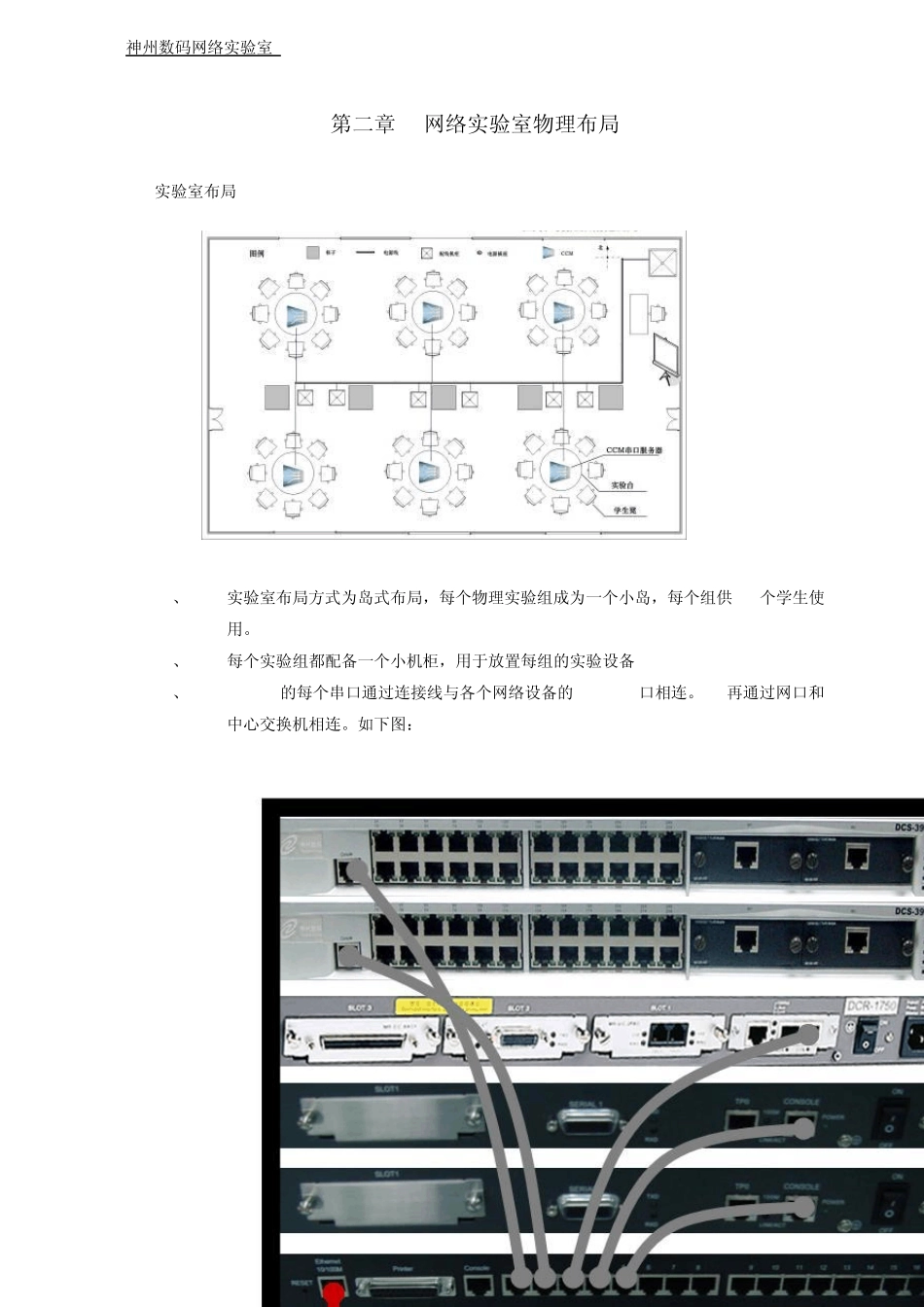

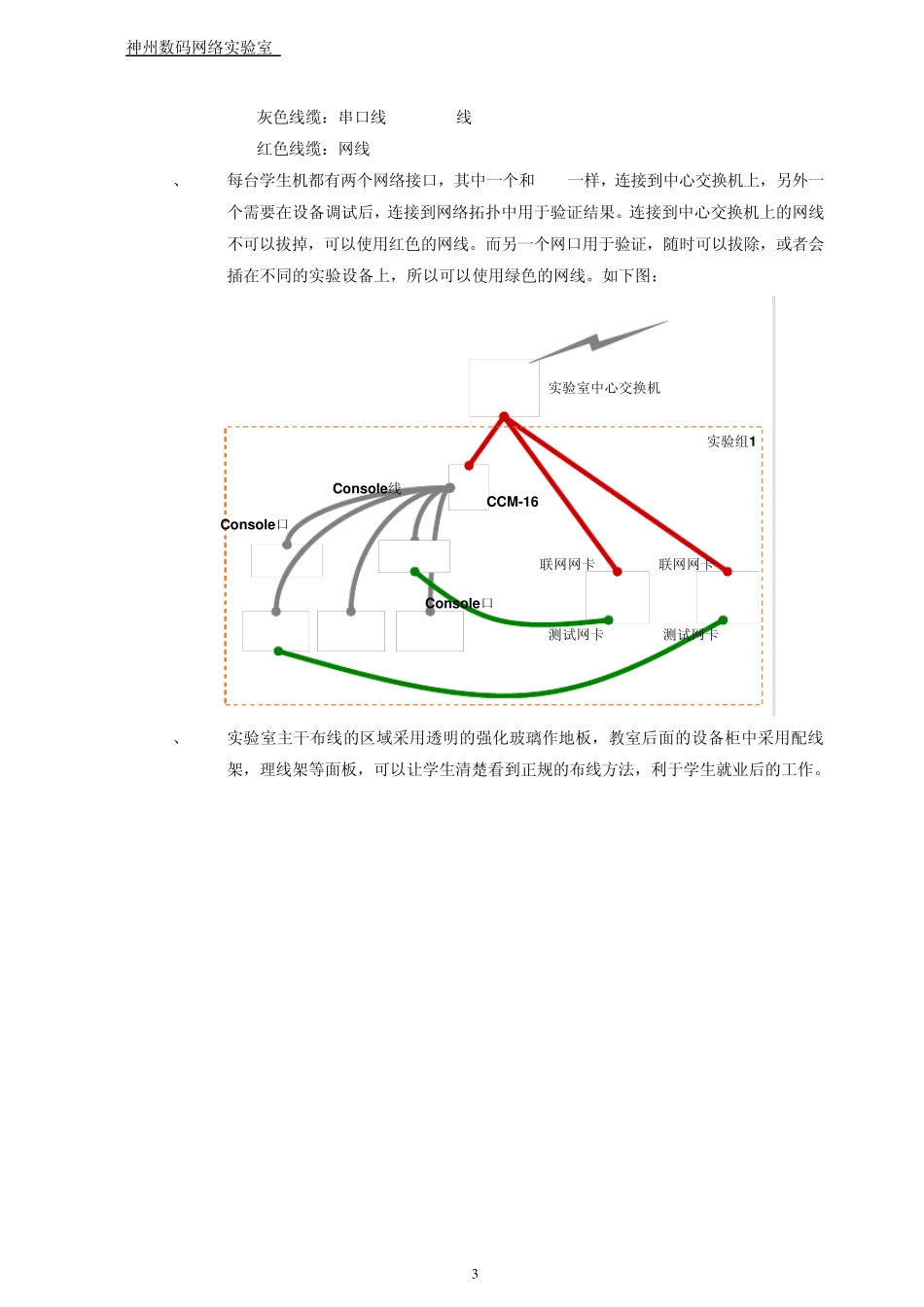

网络实验室布局布线和初始配置 第一章 网络实验室基本组成 1.1网络实验室方案组成 神州数码网络公司网络实验室组成如下： 1、LinkManager NetCollege实验室管理系统，实验室核心部分； 2、CCM：configuration control module调试控制模块，是每个实验台的核心； 3、实验室互联设备，包括中心交换机等； 4、实验设备，实验用的交换机、路由器、防火墙等网络设备； 5、教师机和学生机。 1.2网络实验室拓扑结构 神州数码网络公司采用专业的串行通信设备——串口服务器CCM-16作为每个实验组的控制中心。CCM称为调试控制模块（Configure Control Module），每个实验组配置一台CCM作为实验组的核心设备，通过 CCM上的网络接口将所有的实验组互联到实验室中心的交换机上，形成一个整体的实验室。 神州数码网络实验室 2 第二章 网络实验室物理布局 2.1实验室布局 1、 实验室布局方式为岛式布局，每个物理实验组成为一个小岛，每个组供 10个学生使用。 2、 每个实验组都配备一个小机柜，用于放置每组的实验设备 3、 CCM-16的每个串口通过连接线与各个网络设备的 console口相连。CCM再通过网口和中心交换机相连。如下图： 神州数码网络实验室 3 灰色线缆：串口线+console线 红色线缆：网线 4、 每台学生机都有两个网络接口，其中一个和 CCM一样，连接到中心交换机上，另外一个需要在设备调试后，连接到网络拓扑中用于验证结果。连接到中心交换机上的网线不可以拔掉，可以使用红色的网线。而另一个网口用于验证，随时可以拔除，或者会插在不同的实验设备上，所以可以使用绿色的网线。如下图： 实验室中心交换机CCM-16Console线Console口Console口联网网卡联网网卡测试网卡测试网卡实验组1 5、 实验室主干布线的区域采用透明的强化玻璃作地板，教室后面的设备柜中采用配线架，理线架等面板，可以让学生清楚看到正规的布线方法，利于学生就业后的工作。 神州数码网络实验室 4 2.3 实验室布线图 讲台实验台机柜实验台机柜实验台机柜实验台机柜实验台机柜实验台机柜核心机柜12233 1 号线：蓝色，每个实验台中的CCM 与中心交换机组连线，不可拔除。 2 号线：红色，教师机、学生机、服务器与中心交换机组连线，不可拔除。 3 号线：绿色，学生机验证调试连线，可拔除。 第三章 WEB功能 功能描述 神州数码网络实验室 5 图 4-1 拓扑逻辑图 软件以旁路方式部署于网络中，转发 WEB客户端通过 TELNET对设...
