X线成像设备VIP免费

X线成像设备_第1页
1/72
X线成像设备_第2页
2/72
X线成像设备_第3页
3/72

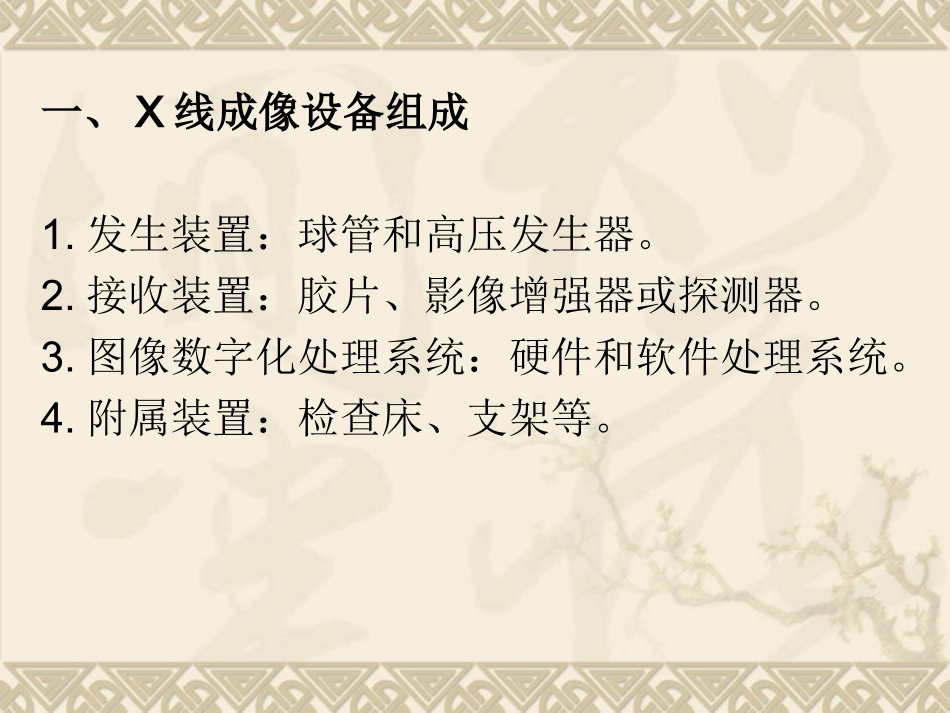

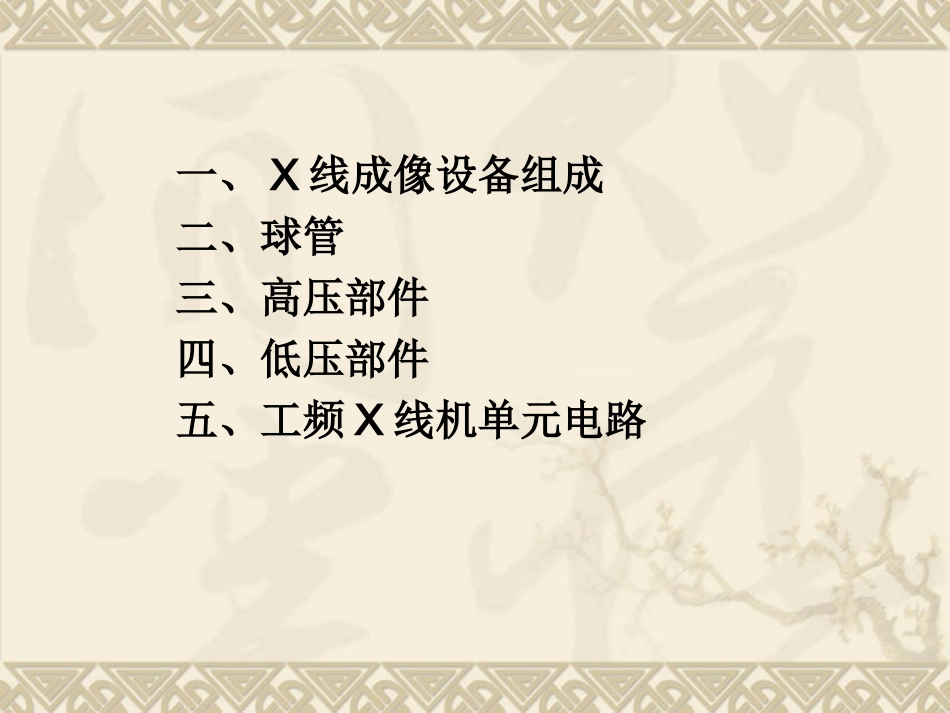

X线成像设备一、X线成像设备组成二、球管三、高压部件四、低压部件五、工频X线机单元电路一、X线成像设备组成1.发生装置:球管和高压发生器。2.接收装置:胶片、影像增强器或探测器。3.图像数字化处理系统:硬件和软件处理系统。4.附属装置:检查床、支架等。二、球管(一)X线球管的作用和分类1.作用(1)产生并输出X射线(2)X线设备的心脏2.分类诊断用球管和治疗用球管固定阳极球管和旋转阳极球管X线管X线管套(二)X线球管组成1.阴极:灯丝、阴极头(聚焦罩)、阴极套等2.阳极:靶面、阳极帽、阳极头、阳极柄。(固定阳极)靶面、转子、轴承、定子。(旋转阳极)3.真空玻璃管1.阴极(1)灯丝由钨制成(发射电子强、高温下不易蒸发、良好的延展性、容易加工成细丝),作用是辐射热电子。灯丝通电后,温度逐渐升高,到一定温度(2100K)后开始辐射热电子。双焦点技术:阴极配备两根长短和粗细不同的灯丝,长灯丝加热电压高,辐射电子多,形成大焦点,反之,短灯丝辐射电子少,形成小焦点。(2)阴极头(聚焦罩)对灯丝发射的电子进行聚焦。将灯丝装入一个用镍或铁镍合金制成的长方形聚焦罩中,聚焦罩具有与灯丝相同的负电位,并借其几何形状,达到聚焦目的。X线阴极:灯丝、阴极头(聚焦罩)、阴极套等2.阳极(1)固定阳极①靶面:由金属钨制成。②阳极帽:含有一定比例钨的无氧铜制成,套在阳极头上,有二个开口,正面开口对着阴极灯丝,侧面对着靶面中心的开口时向外辐射X线的出口。能吸收部分二次电子和散射线。③阳极头:由铜体构成,由于钨的导热率低,需要将靶面熔焊于导热系数大的无氧铜铜体上。④阳极柄固定阳极X线球管的靶面是静止不动的,高速运动的电子流总是轰击在靶面固定的同一位置,99%能量转换为热能。阳极柄为阳极引出部分,与阳极头相连,由紫铜制成,延伸至球管外并浸入高压绝缘油中,将靶面产生的热量导出,起到散热作用。(2)旋转阳极通过阳极旋转扩大电子轰击面积,提高球管的散热率,从而提高球管功率。①靶面:镶在钼基或石墨基上的铼钨合金靶。②转子、轴承、定子采用单相异步电动机驱动,轴承由耐热合金钢制成,银、铅等固体润滑材料润滑,配有启动、延时、降压、制动、保护电路,保证靶面高速旋转。3.真空玻璃管用来固定和支撑阴极、阳极等,并保持管内高真空,与阴极、阳极两端用合金圈过渡,使二者的膨胀系数一致,从而达到管内真空。(1*107﹣mmHg)4.管套X线管管套是封装X线球管的特殊容器,两者合称X线管组件,具有防电击、防散射、油浸式等特点。(1)固定阳极X线管管套(2)旋转阳极X线管管套在阳极端内侧设置旋转阳极启动电机定子绕组,其引线接线柱固定在阳极端内侧封盖上。(3)组合机头将X线管、灯丝变压器、高压变压器等共同组装在一个变压器油的密封容器中。(三)X线的产生1.产生条件电子源:X线管阴极灯丝通过电流加热后释放出电子。高速电子流:X线管阴极、阳极之间施加加速高电压;X线管保持高真空。阳极靶面:高原子序数金属物质(钨、钼)。2.产生过程X线管灯丝通过电流加热后,释放出电子。施加在X线管阴极、阳极两端的高电压,对电子加速,形成高速电子流。然后撞击到阳极靶面,释放出X线。(三)球管常见故障1.阳极靶面损坏2.灯丝断路3.玻璃管壳故障4.真空度不良5.旋转阳极转子故障1.阳极靶面损坏表现为靶面出现粗糙、裂纹或凹凸不平等现象,靶面损坏后X线的输出量呈现不同程度的降低。产生原因:①容量调整不当等造成管负荷保护功能欠缺,瞬时负荷过载,阳极过热。②连续工作过久,致靶面熔化③旋转阳极X线管保护电路故障致阳极不转动或转速过低的情况下曝光,是靶面损坏④散热装置的散热性能下降等。2.X线管灯丝断路表现为无X线发生。原因:①灯丝寿命自然耗尽而断裂②灯丝加热电路故障导致加热电流过高,是灯丝烧断③X线管进气,灯丝通电后氧化烧断④X线管其他故障导致灯丝断裂3.玻璃管壳故障表现:镜面反射当管使用不当或使用日久,由于灯丝和阳极靶面的钨蒸发,在玻璃管壳内壁上积聚一层很薄的钨,成“镜子”一样的反射面。此时将导致玻璃的绝缘性能下降,造成高压放电,最终导致X线管损坏。剧烈震荡机碰撞也会导致X线管...
