美国GE公司PAC8000控制系统概述

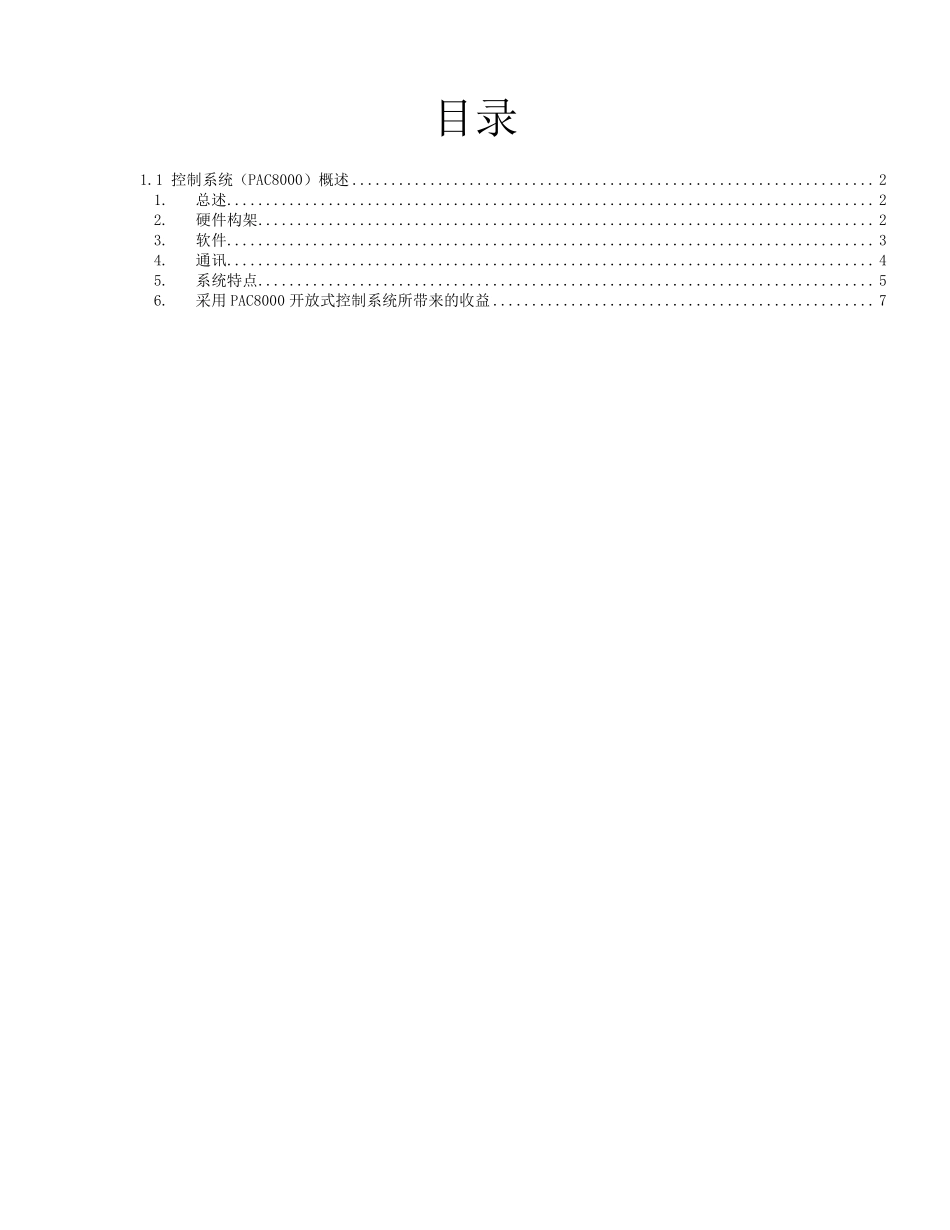

美国GE公司PAC8000控制系统概述_第1页
1/7

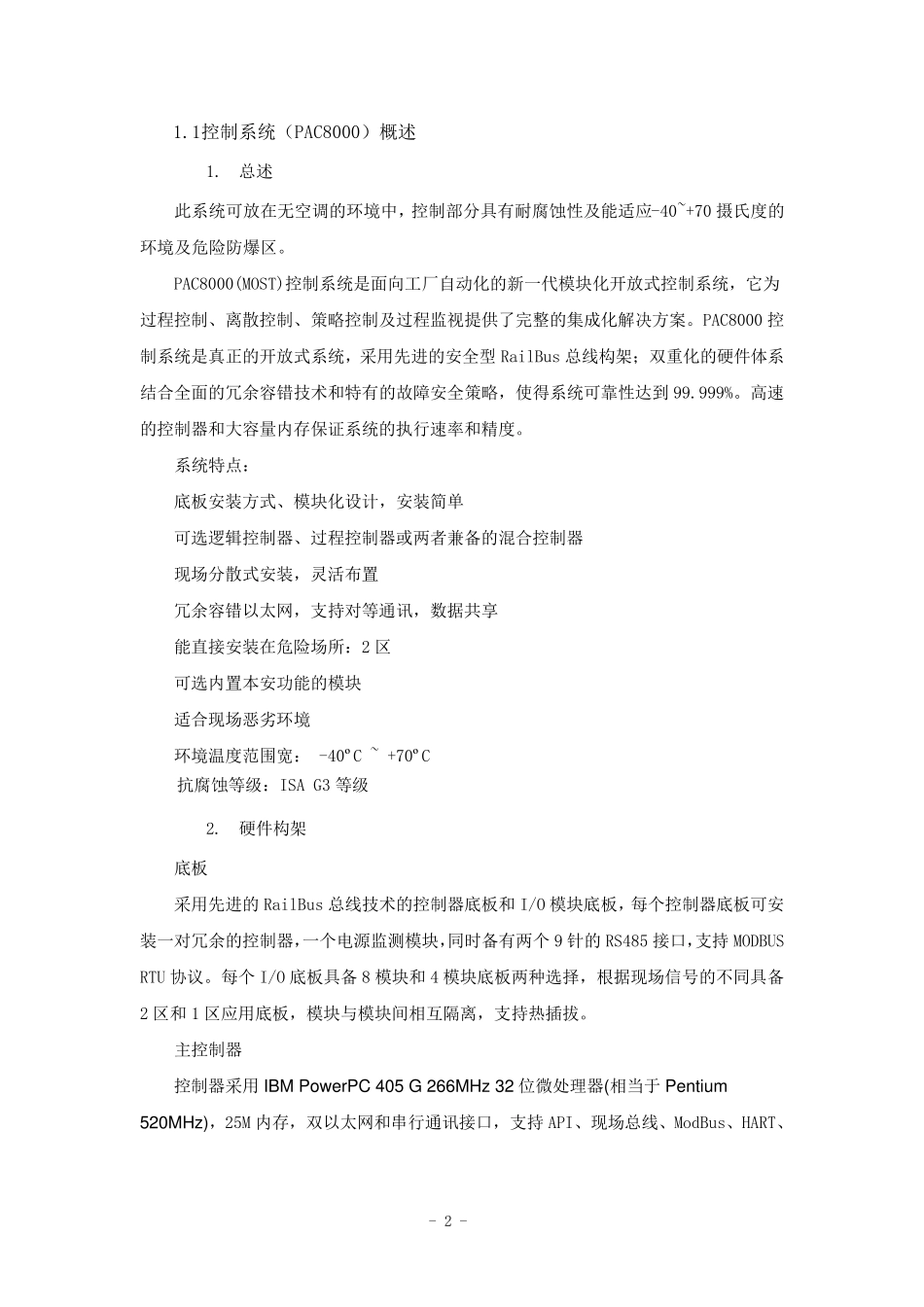

美国GE公司PAC8000控制系统概述_第2页
2/7

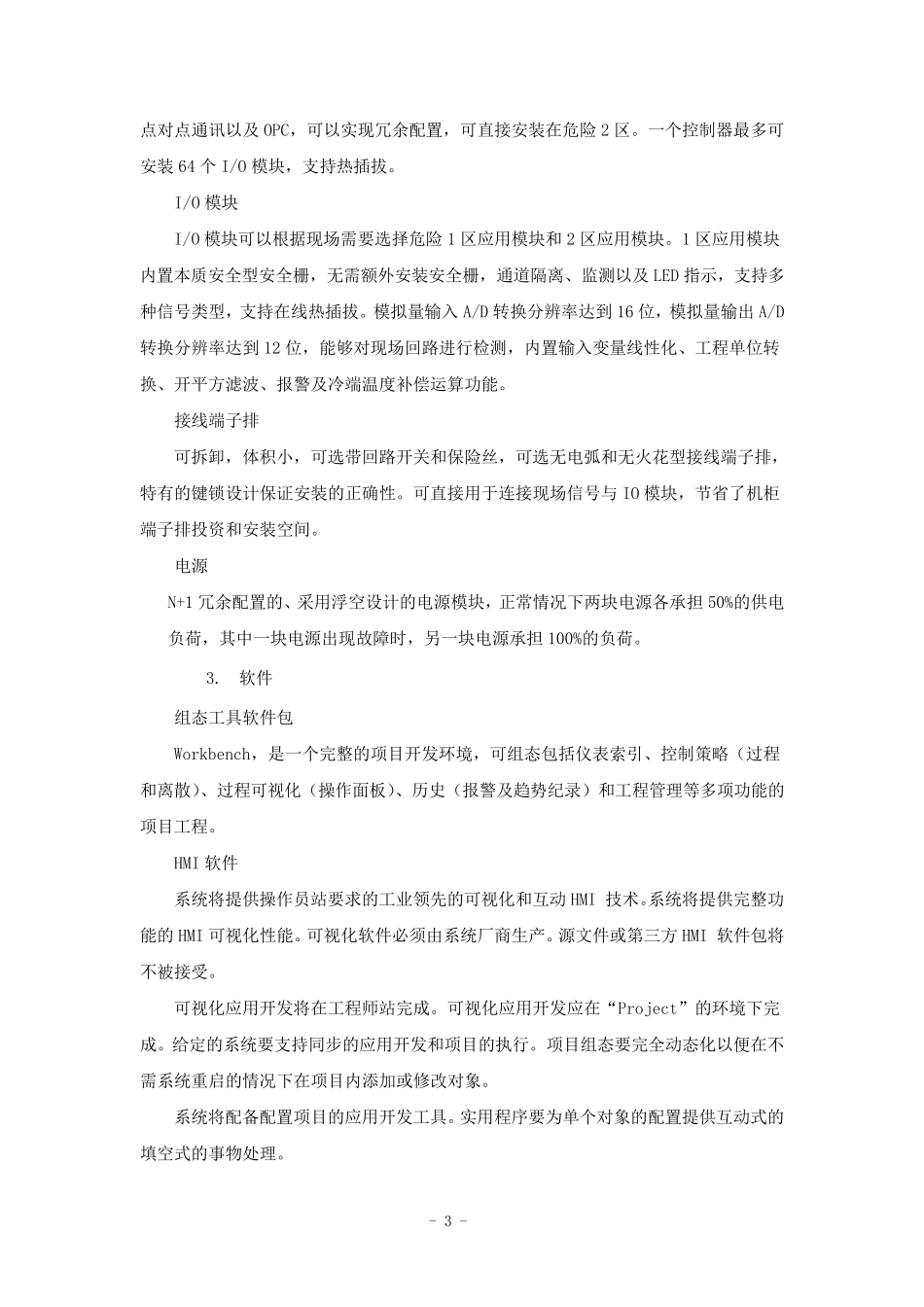

美国GE公司PAC8000控制系统概述_第3页
3/7
目录 1.1 控制系统(PAC8000)概述 ................................................................... 2 1. 总述 ................................................................................... 2 2. 硬件构架 ............................................................................... 2 3. 软件 ................................................................................... 3 4. 通讯 ................................................................................... 4 5. 系统特点 ............................................................................... 5 6. 采用 PAC8000 开放式控制系统所带来的收益 ................................................. 7 - 2 - 1.1控制系统(PAC8000)概述 1. 总述 此系统可放在无空调的环境中,控制部分具有耐腐蚀性及能适应-40~+70 摄氏度的环境及危险防爆区。 PAC8000(MOST)控制系统是面向工厂自动化的新一代模块化开放式控制系统,它为过程控制、离散控制、策略控制及过程监视提供了完整的集成化解决方案。PAC8000 控制系统是真正的开放式系统,采用先进的安全型 RailBus 总线构架;双重化的硬件体系结合全面的冗余容错技术和特有的故障安全策略,使得系统可靠性达到 99.999%。高速的控制器和大容量内存保证系统的执行速率和精度。 系统特点: 底板安装方式、模块化设计,安装简单 可选逻辑控制器、过程控制器或两者兼备的混合控制器 现场分散式安装,灵活布置 冗余容错以太网,支持对等通讯,数据共享 能直接安装在危险场所:2 区 可选内置本安功能的模块 适合现场恶劣环境 环境温度范围宽: -40ºC ~ +70ºC 抗 腐蚀等级 :ISA G3 等级 2. 硬件构架 底板 采用先进的RailBus 总线技术的控制器底板和 I/O 模块底板,每 个 控制器底板可安装一对冗余的控制器,一个 电 源 监测 模块,同 时 备有两个 9 针 的RS485 接口 ,支持MODBUS RTU 协 议 。每 个 I/O 底板具备8 模块和 4 模块底板两种 选择 ,根 据现场信 号 的不 同 具备2 区和 1 区应用底板,模块与 模块间 相 互 隔 离,支持热 插 拔 。 主 控制器 控制器采用 IBM PowerPC 405 G 266MHz 32 位 微 处 理 器(相 当 于 Pentium 520MHz),25M 内存,双以...
