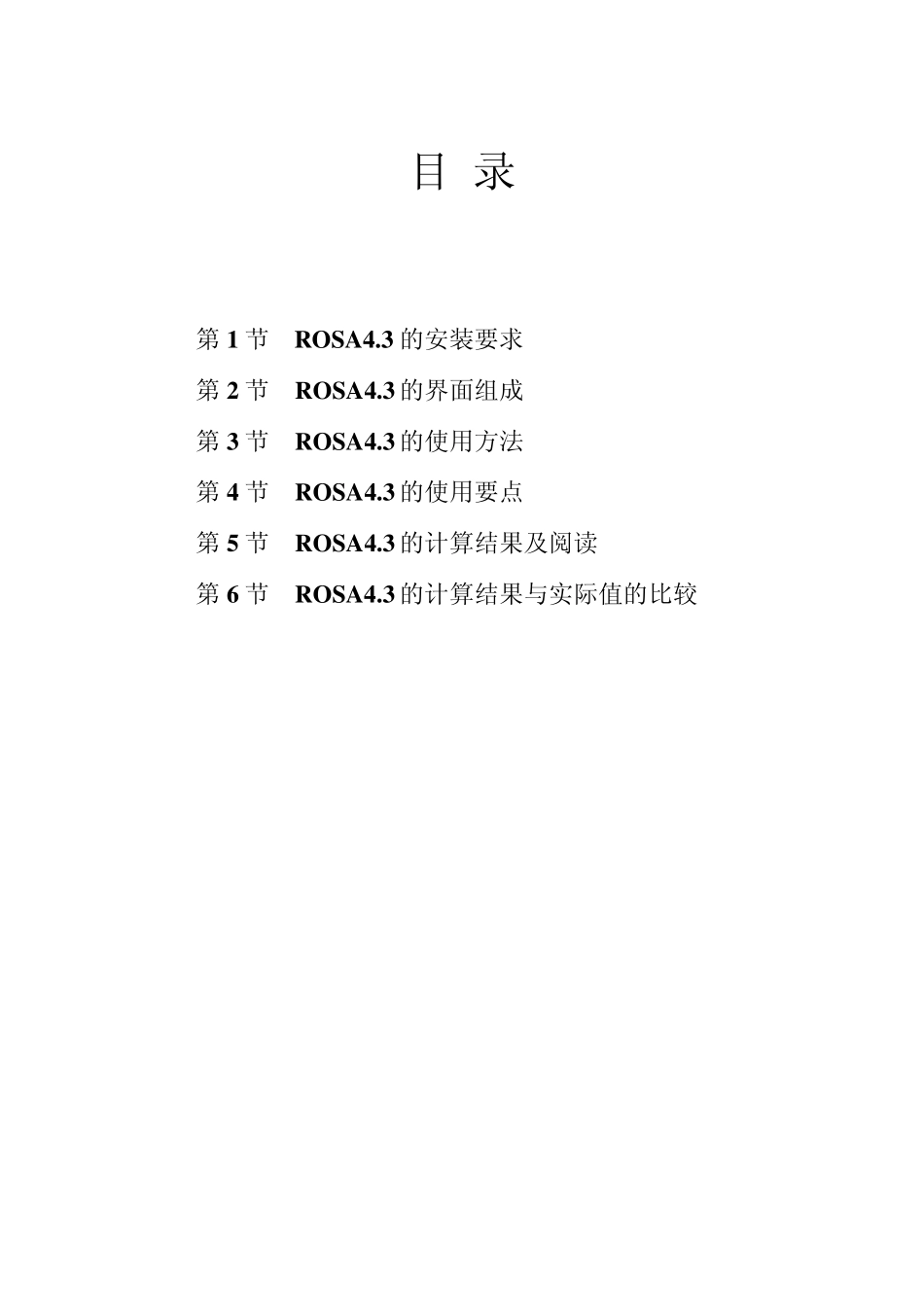

ROSA4.3 使用指南 2002 年 2 月 28 日 目 录 第1 节 ROSA4.3 的安装要求 第2 节 ROSA4.3 的界面组成 第3 节 ROSA4.3 的使用方法 第4 节 ROSA4.3 的使用要点 第5 节 ROSA4.3 的计算结果及阅读 第6 节 ROSA4.3 的计算结果与实际值的比较 第1 节 ROSA 的安装要求 1. IBM-PC 兼容机 2. 奔腾处理器 (568 及以上) 3. 16MB 内存(RAM) 4. WINDOWS95 操作系统或以上 第2 节 ROSA 的界面组成 ROSA 是Reverse Osmosis System Analysis 的缩写，是陶氏化学公司FILMTEC 子公司专门为用户开发的辅助设计工具。其最新版本是ROSA4.3版。ROSA4.3从2001 年11 月21 日开始可从陶氏网站下载，网址如下：www.Filmtec.com。用电话线上网，需20-40min 完成下载；用高速互联网，只需40sec完成下载。 ROSA 的启动方法： 1. 从“开始”菜单中选取“程序”， 2. 再进一步选取“ROSA4.3”文件夹 ， 3. 然后单击文件“ROSA4.3”, 即可启动ROSA4.3。 4. 启动后的ROSA 有一个“Welcome!”对话框，如下图所示。点击“Create New System”按钮，即可开始设计一个新系统；点击“Open Existing Design ”按钮， 即可打开已经存盘的设计文 件；点击“Help”按钮 ，即可获得帮 助信息。 5. 主菜单介绍 主菜单有 5 个子菜单，如下图所示。 子菜单的使用和 Word 软件类似，这里只介绍一下子菜单的特别之处。 5.1 File 菜单 我们可以选择“Print to File”，将 ROSA 的计算结果输出为“ *.tx t ”文本文 件。其优点是，即使客户没有安装 ROSA 软件，也可用 Notepad / Wordpad /Word 等软件阅读 ROSA 的计算结果。 5.2 Options 菜单 Au todesign ... 进入自动设计模式 Feed Analy sis ... 进入给水分析界面 Scaling Calcu lations ... 进入结垢计算界面 Sy stem Configu ration ... 进入系统排列结构界面 Operating Scaling Factor ... 计算运行结垢因子 Create Graph ... 主要运行指标随温度变化的曲线 Normalization Spreadsheet 运行数据的标准化 RO Retrofit Spreadsheet 用RO 改造 IX 系统的经济性分析案例 6. 工具条介绍 设计新项目 打开存盘文件 存盘 打印 剪切 复制 粘贴 给水分析界面 结垢计算界面 系统结构排列界面 自动设计模式 运行参数曲线 运行数据标准化 帮助 联网 膜技术手册 7. ROSA...
