翻修工程外墙钢管脚手架搭设施工方案

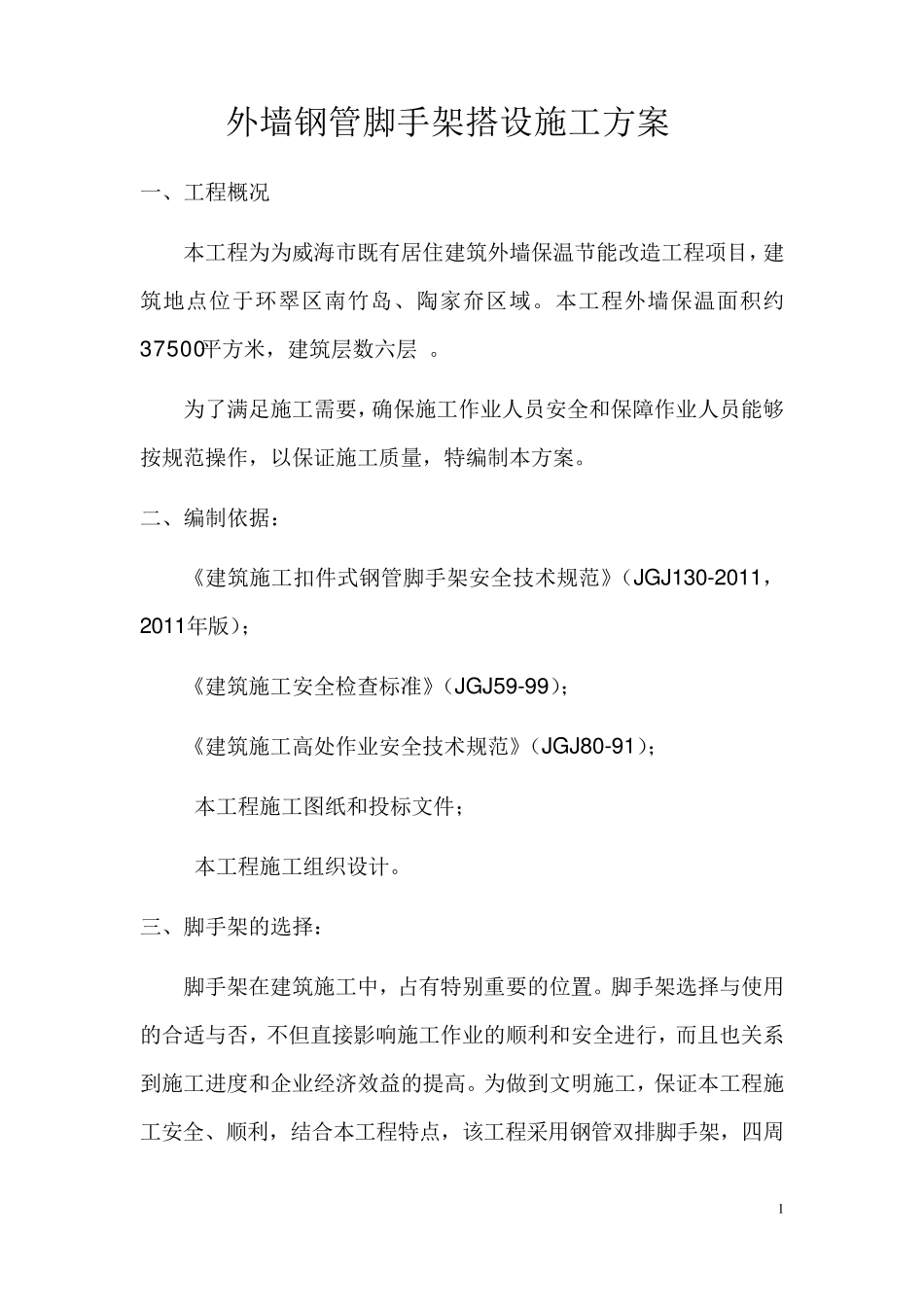

1 外墙钢管脚手架搭设施工方案 一、工程概况 本工程为为威海市既有居住建筑外墙保温节能改造工程项目，建筑地点位于环翠区南竹岛、陶家夼区域。本工程外墙保温面积约37500平方米，建筑层数六层 。 为了满足施工需要，确保施工作业人员安全和保障作业人员能够按规范操作，以保证施工质量，特编制本方案。 二、编制依据： 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011，2011年版）； 《建筑施工安全检查标准》（JGJ59-99）； 《建筑施工高处作业安全技术规范》（JGJ80-91）； 本工程施工图纸和投标文件； 本工程施工组织设计。 三、脚手架的选择： 脚手架在建筑施工中，占有特别重要的位置。脚手架选择与使用的合适与否，不但直接影响施工作业的顺利和安全进行，而且也关系到施工进度和企业经济效益的提高。为做到文明施工，保证本工程施工安全、顺利，结合本工程特点，该工程采用钢管双排脚手架，四周2 满挂安全网，做到减少施工灰尘外扬及美化施工环境作业。 四、脚手架钢管材质和立杆基本要求： 1、选材 1.1脚手架钢管采用现行国家标准《直缝电焊钢管》（GB/13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-2螺纹钢的规定。 1.2脚手架钢管的尺寸必须符合国家规范的规定，每根钢管的重量不应大于25KG，本工程采用φ48*35的钢管。 1.3扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质必须符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。 1.4钢管脚手架采用的扣件，在螺栓拧紧扭力矩达到65p.m 时，不得发生破坏。 2．钢管脚手架基础： 建筑物外墙四周都为混凝土地面，满足脚手架的基础要求。 五、脚手架的搭设要求及规格尺寸： 1、基本要求： 横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、不变形、不摇晃、受荷安全，并有操作空间。 3 2、立杆间距： 钢管脚手架纵距是按建筑物每一面的总长分均匀来确定数据，一般在1.8m 以内，不得超过2m ，里立杆离墙净距200m m ，横向净距俩立杆中对中1.20m ，脚手架封顶，里立杆应低于檐口0.5m ，外立杆高出檐口平屋面1m ，斜屋面高出檐口1.5m（前后墙）。两面山墙立杆搭设高度超过檐口1.5m ，脚手架立杆排设必须按照跟随建筑物平面形状搭设，建筑物挑出的窗、阳台，不到1.5m ，立杆柱子应跳过。超过1.5米的阳台立杆立在阳台面上。 3、大、小横杆： 钢管脚...
