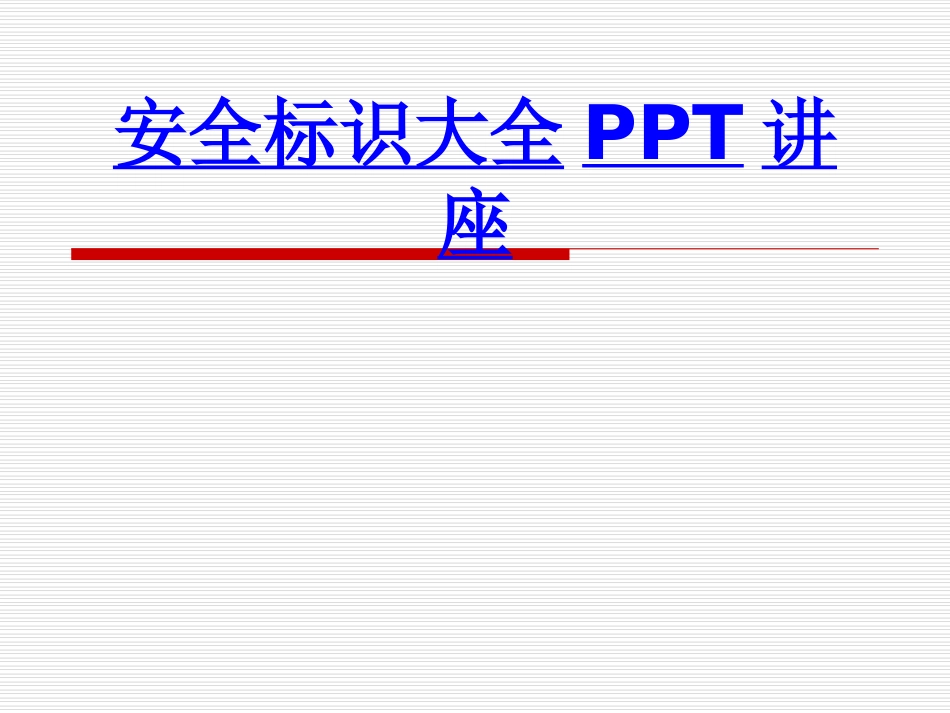

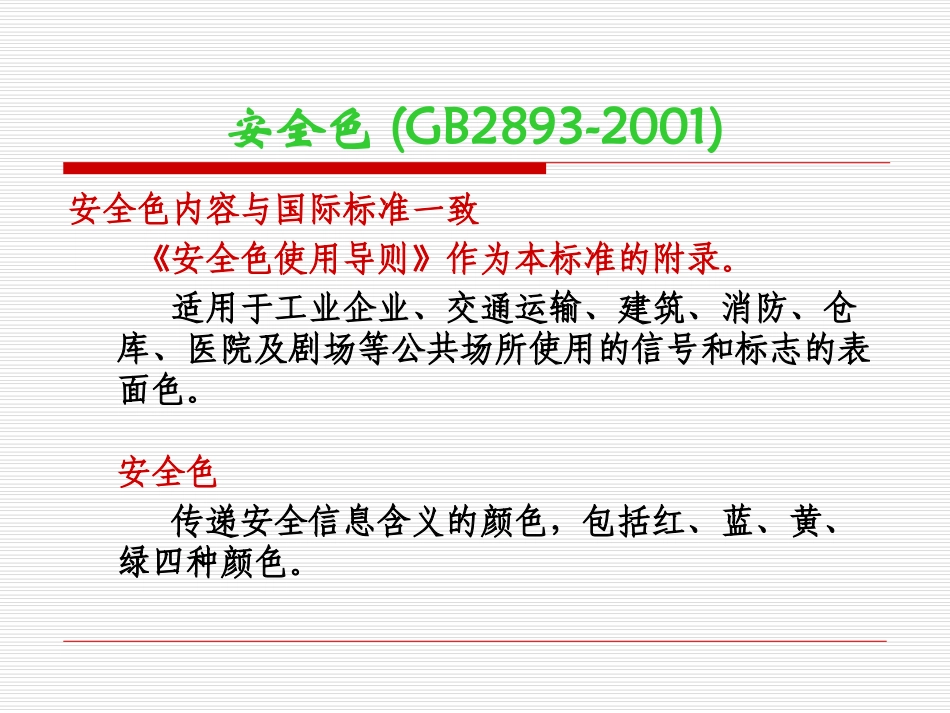

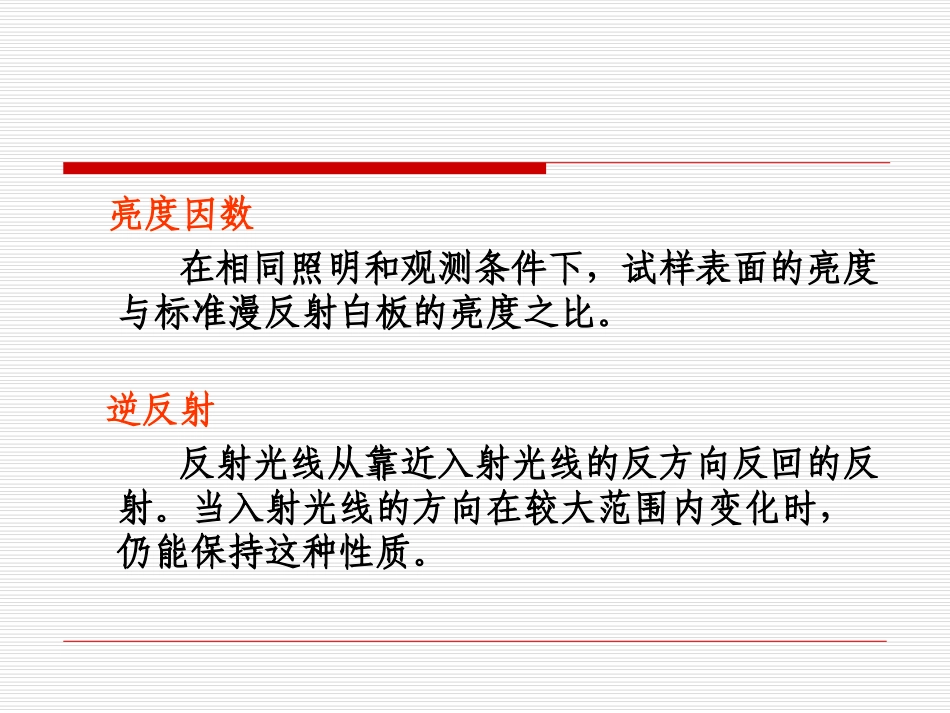

安全标识大全PPT讲座安全色(GB2893-2001)安全色内容与国际标准一致《安全色使用导则》作为本标准的附录。适用于工业企业、交通运输、建筑、消防、仓库、医院及剧场等公共场所使用的信号和标志的表面色。安全色传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。亮度因数在相同照明和观测条件下，试样表面的亮度与标准漫反射白板的亮度之比。逆反射反射光线从靠近入射光线的反方向反回的反射。当入射光线的方向在较大范围内变化时，仍能保持这种性质。第一节颜色表征一、安全色红色表示禁止、停止、危险以及消防设备的意思。凡是禁止、停止、消防和有危险的器件或环境均应涂以红色的标记作为警示的信号。蓝色表示指令，要求人们必须遵守的规定。黄色表示提醒人们注意。凡是警告人们注意的器件、设备及环境都应以黄色表示。绿色表示给人们提供允许、安全的信息。二、对比色安全色与对比色同时使用时，应按下表规定搭配使用。黑色黑色用于安全标志的文字、图形符号和警告标志的几何边框。白色白色作为安全标志红、蓝、绿的背景色，也可用于安全标志的文字和图形符号。三、安全色与对比色的相间条纹1.红色与白色相间条纹表示禁止人们进入危险的环境。2.黄色与黑色相间条纹表示提示人们特别注意的意思。3.蓝色与白色相间条纹表示必须遵守规定的信息。4.绿色与白色相间的条纹与提示标志牌同时使用，更为醒目的提示人们。四、色度性能标志面的文字、符号、边框及衬底等各种色度均应符合GB/T8416对材料颜色范围的规定，普通材料、逆反射光材料和荧光材料的各种颜色的坐标及亮度因数分别见表普通材料的各角点坐标和亮度因素逆反射光材料各角点坐标与亮度因素荧光材料的各角点坐标与亮度因素五、光度性能标志面的逆反射材料的逆反射系数应达到表5规定的要求。使用中的逆反射系数最低不能低于表中规定数值的70%。第二节安全色的使用导则A1安全色A1．1红色各种禁止标志（参照GB2894中4.1.4表1中图形标志）；交通禁令标志（参照GB5768）；消防设备标志（参照GB13495）；机械的停止按钮、刹车及停车装置的操纵手柄；机器转动部件的裸露部分，如飞轮、齿轮、皮带轮等轮辐部分；指示器上各种表头的极限位置的刻度；各种危险信号旗等。A1．2黄色各种警告标志（参照GB2894中4.2.4表2图形标志）；道路交通标志和标线（参照GB5768）；警戒标记，如危险机器和坑池周围的警戒线等；各种飞轮、皮带轮及防护罩的内壁；警告信号旗等。A1．3蓝色各种指令标志（参照GB2894中表4.3.4表3图形标志）；交通指示车辆和行人行驶方向的各种标线等标志（参照GB5768公路标线图）。A1．4绿色各种提示标志（参照GB2894中4.4.4表4图形标志）；车间厂房内的安全通道、行人和车辆的通行标志、急救站和救护站等；消防疏散通道和其他安全防护设备标志；机器启动按钮及安全信号旗等。A2安全色与对比色相间条纹A2．1红色与白色相间条纹公路、交通等方面所使用防护栏杆及隔离墩表示禁止跨越；固定禁止标志的标志杆下面的色带（如图A5）等。A2．2黄色与黑色相同条纹各种机械在工作或移动时容易碰撞的部位，如移动式起重机的外伸腿、起重机的吊钩滑轮侧板、起重臂的顶端、四轮配重；平顶拖车的排障器及侧面栏杆；门式起重和门架下端；剪板机的压紧装置；冲床的划块等有暂时或永久危险的地方或设置。要求两种颜色间的宽度应相等，一般为100mm，但可根据机器大小和安全标志的位置的不同，可采用不同的宽度，在较小的面积上其宽度要适当的缩小，每种颜色不能少于两条，斜度与基准面成45°。在设备上其倾斜方向应以设备的中心线为轴线对称方向有两个相对运动的剪切或挤压棱边上条纹的倾斜方向应相反A2．3蓝色与白色相间条纹交通上指示性导向标志固定指令标志的标志杆下部的色带相间条纹宽度安全色与对比色相间的条纹宽度应相等，即各占50%。使用要求使用安全色的环境场所，照明光源应接近自然白昼光。检查与维修凡涂有安全色的部位，最少半年至一年检查一次，应经常保持整洁、明亮，如有变色、褪色等不符合安全色范围和逆反射系数低于70%的要求时，需要及时重涂或更换，以保证安全色的正确、醒目，以达到安全的目的。安全标志GB2894...
