土钉墙支护-基坑土钉支护施工方案

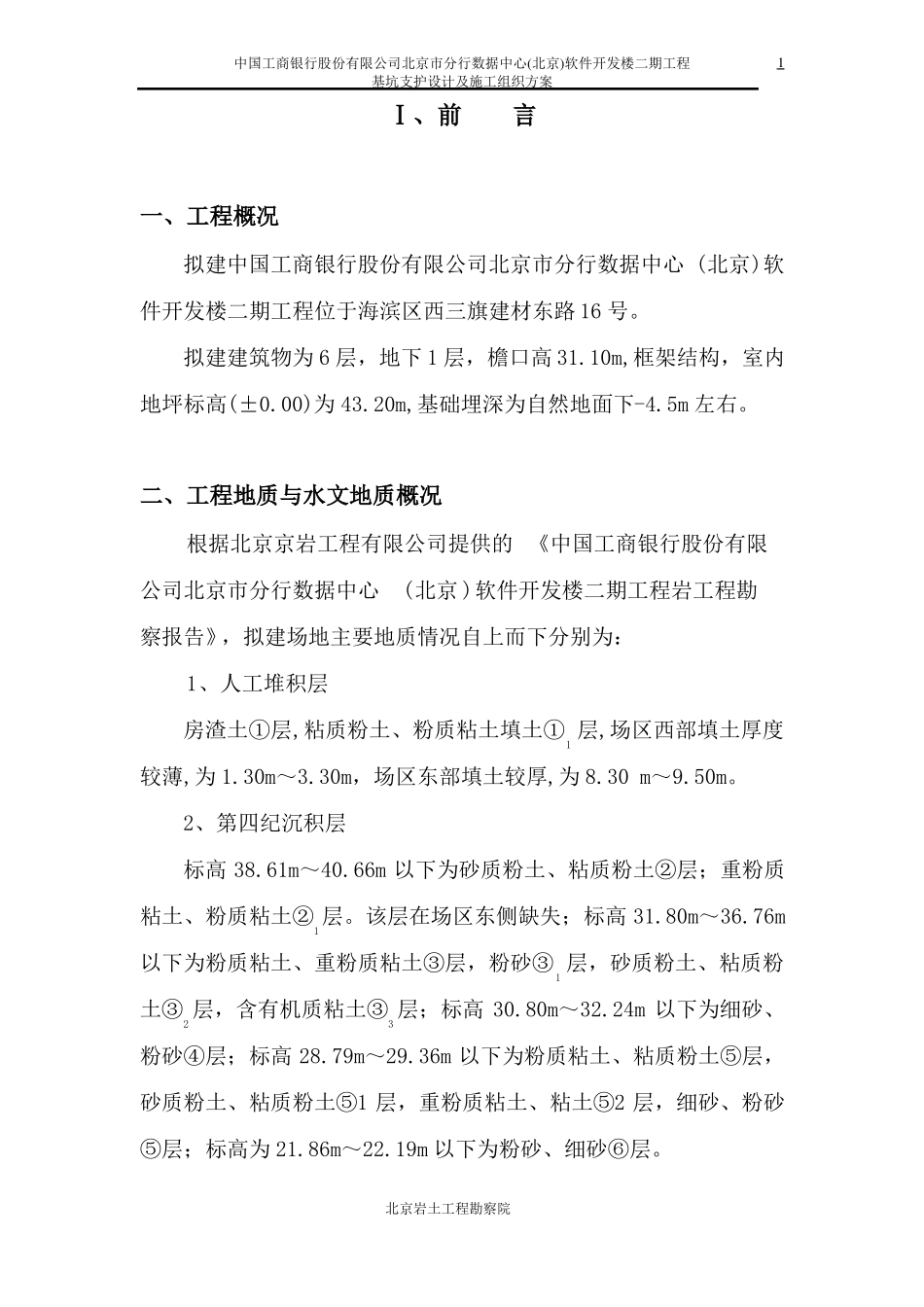

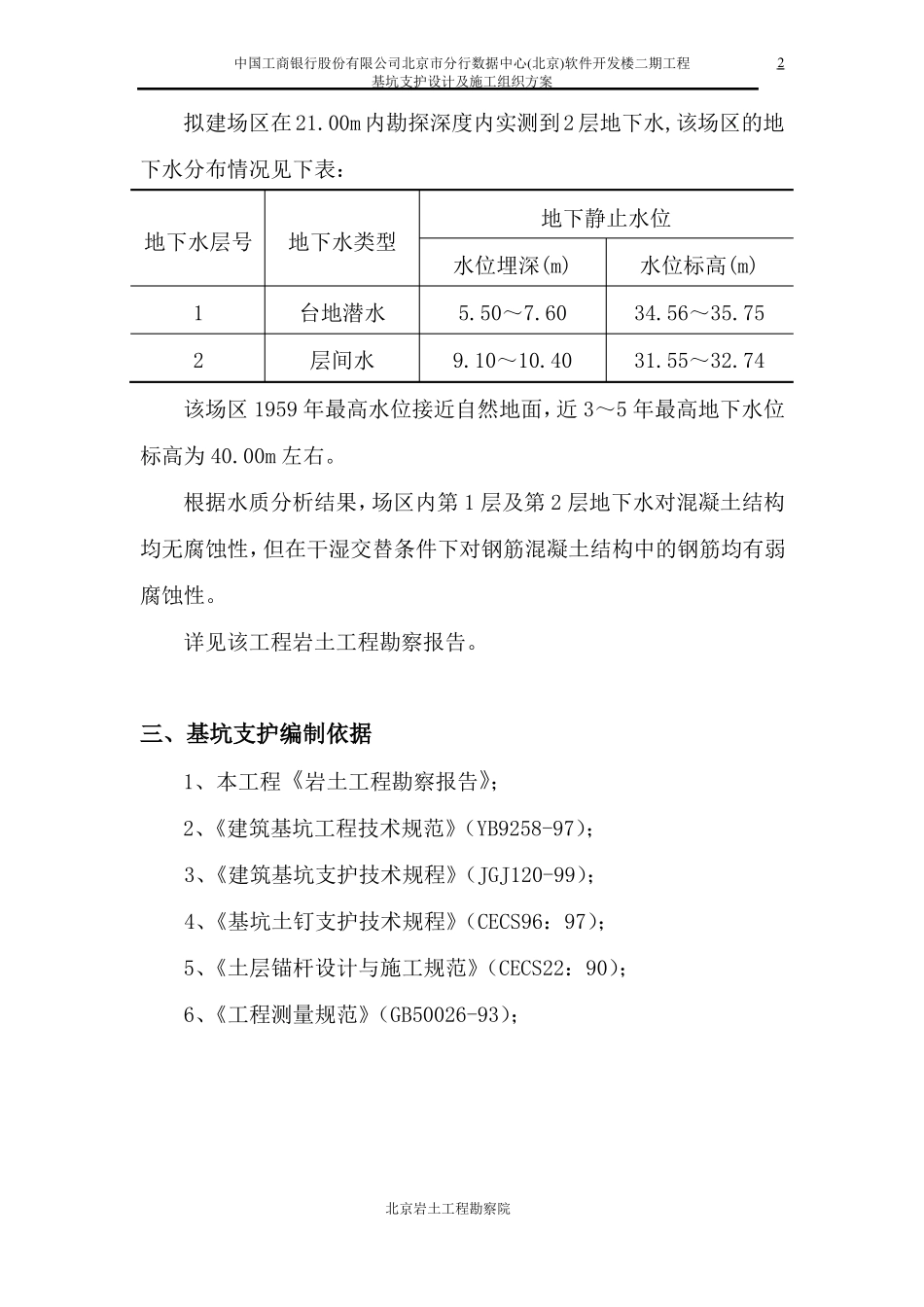

中国工商银行股份有限公司北京市分行数据中心(北京)软件开发楼二期工程基坑支护设计及施工组织方案1Ⅰ、前言一、工程概况拟建中国工商银行股份有限公司北京市分行数据中心 (北京)软件开发楼二期工程位于海滨区西三旗建材东路 16 号。拟建建筑物为 6 层，地下 1 层，檐口高 31.10m,框架结构，室内地坪标高(±0.00)为 43.20m,基础埋深为自然地面下-4.5m 左右。二、工程地质与水文地质概况根据北京京岩工程有限公司提供的 《中国工商银行股份有限公司北京市分行数据中心(北京 )软件开发楼二期工程岩工程勘察报告》，拟建场地主要地质情况自上而下分别为：1、人工堆积层房渣土①层,粘质粉土、粉质粘土填土①1 层,场区西部填土厚度较薄,为 1.30m～3.30m，场区东部填土较厚,为 8.30 m～9.50m。2、第四纪沉积层标高 38.61m～40.66m 以下为砂质粉土、粘质粉土②层；重粉质粘土、粉质粘土②1层。该层在场区东侧缺失；标高 31.80m～36.76m以下为粉质粘土、重粉质粘土③层，粉砂③1 层，砂质粉土、粘质粉土③2 层，含有机质粘土③3 层；标高 30.80m～32.24m 以下为细砂、粉砂④层；标高 28.79m～29.36m 以下为粉质粘土、粘质粉土⑤层，砂质粉土、粘质粉土⑤1 层，重粉质粘土、粘土⑤2 层，细砂、粉砂⑤层；标高为 21.86m～22.19m 以下为粉砂、细砂⑥层。北京岩土工程勘察院中国工商银行股份有限公司北京市分行数据中心(北京)软件开发楼二期工程基坑支护设计及施工组织方案2拟建场区在 21.00m 内勘探深度内实测到2 层地下水,该场区的地下水分布情况见下表：地下静止水位地下水层号12地下水类型水位埋深(m)台地潜水层间水5.50～7.609.10～10.40水位标高(m)34.56～35.7531.55～32.74该场区 1959 年最高水位接近自然地面，近 3～5 年最高地下水位标高为 40.00m 左右。根据水质分析结果，场区内第 1 层及第 2 层地下水对混凝土结构均无腐蚀性，但在干湿交替条件下对钢筋混凝土结构中的钢筋均有弱腐蚀性。详见该工程岩土工程勘察报告。三、基坑支护编制依据1、本工程《岩土工程勘察报告》；2、《建筑基坑工程技术规范》（YB9258-97）；3、《建筑基坑支护技术规程》（JGJ120-99）；4、《基坑土钉支护技术规程》（CECS96：97）；5、《土层锚杆设计与施工规范》（CECS22：90）；6、《工程测量规范》（GB50026-93）；北京岩土工程勘察院中国工商银行股份有限公司北京市分行数据中心(北京)软件开发楼二期工程基坑支护设计及施...
