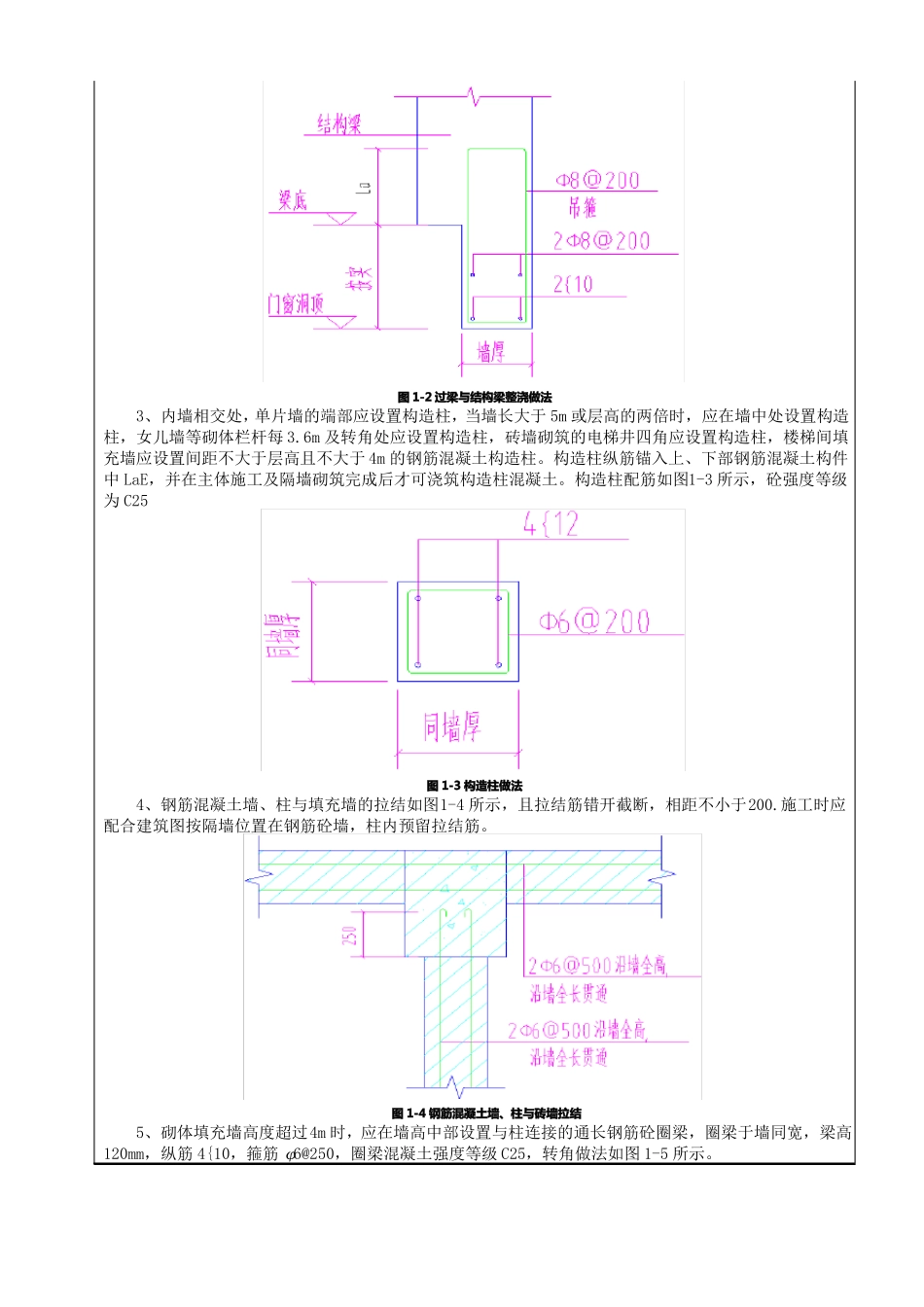

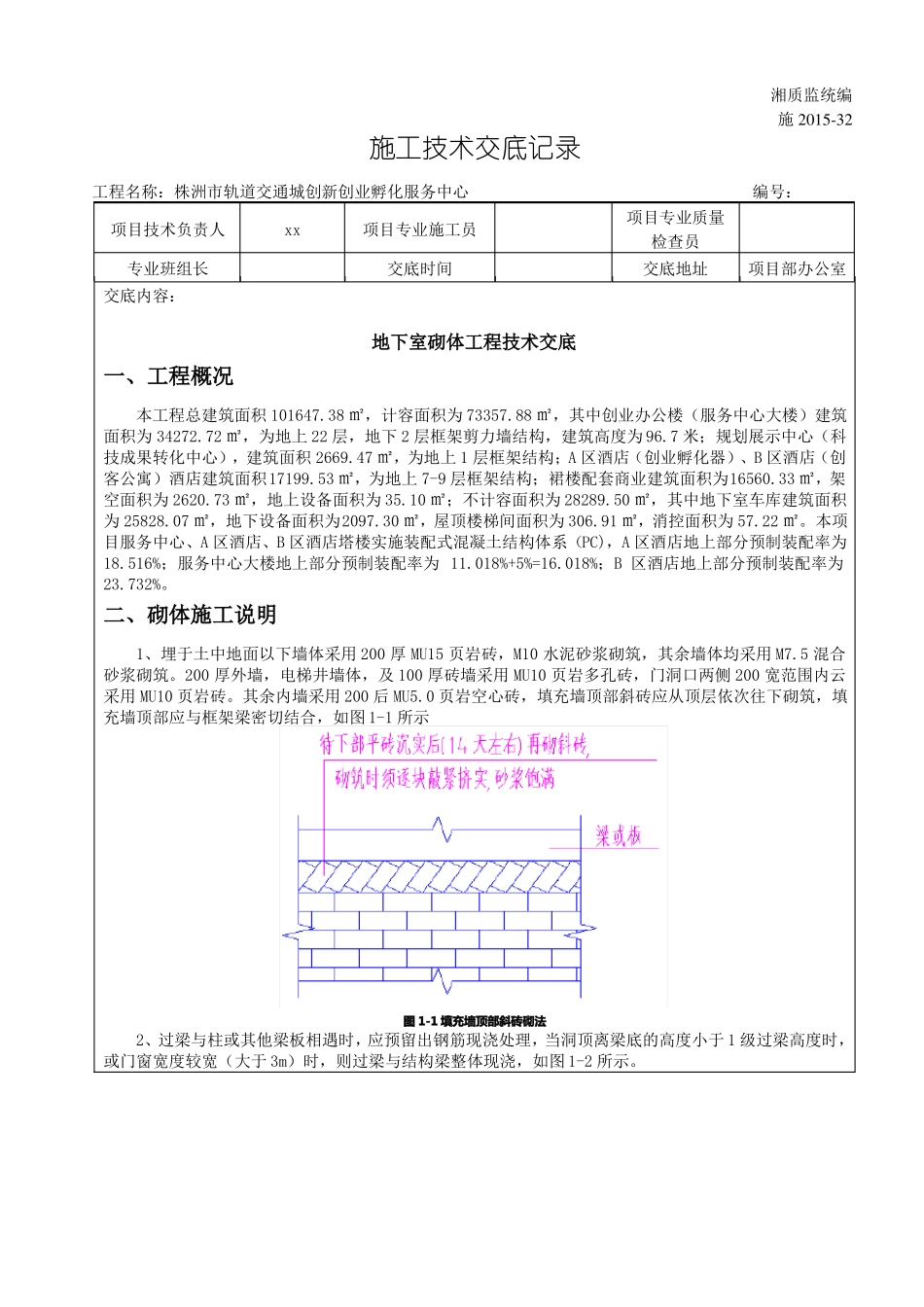

湘质监统编施 2015-32施工技术交底记录工程名称:株洲市轨道交通城创新创业孵化服务中心编号:项目技术负责人专业班组长交底内容:xx项目专业施工员交底时间项目专业质量检查员交底地址项目部办公室地下室砌体工程技术交底一、工程概况本工程总建筑面积 101647.38 ㎡,计容面积为 73357.88 ㎡,其中创业办公楼(服务中心大楼)建筑面积为 34272.72 ㎡,为地上 22 层,地下 2 层框架剪力墙结构,建筑高度为 96.7 米;规划展示中心(科技成果转化中心),建筑面积 2669.47 ㎡,为地上 1 层框架结构;A 区酒店(创业孵化器)、B 区酒店(创客公寓)酒店建筑面积17199.53 ㎡,为地上 7-9 层框架结构;裙楼配套商业建筑面积为16560.33 ㎡,架空面积为 2620.73 ㎡,地上设备面积为 35.10 ㎡;不计容面积为 28289.50 ㎡,其中地下室车库建筑面积为 25828.07 ㎡,地下设备面积为2097.30 ㎡,屋顶楼梯间面积为 306.91 ㎡,消控面积为 57.22 ㎡。本项目服务中心、A 区酒店、B 区酒店塔楼实施装配式混凝土结构体系(PC),A 区酒店地上部分预制装配率为18.516%;服务中心大楼地上部分预制装配率为 11.018%+5%=16.018%;B 区酒店地上部分预制装配率为23.732%。二、砌体施工说明1、埋于土中地面以下墙体采用 200 厚 MU15 页岩砖,M10 水泥砂浆砌筑,其余墙体均采用 M7.5 混合砂浆砌筑。200 厚外墙,电梯井墙体,及 100 厚砖墙采用 MU10 页岩多孔砖,门洞口两侧 200 宽范围内云采用 MU10 页岩砖。其余内墙采用 200 后 MU5.0 页岩空心砖,填充墙顶部斜砖应从顶层依次往下砌筑,填充墙顶部应与框架梁密切结合,如图 1-1 所示图 1-1 填充墙顶部斜砖砌法2、过梁与柱或其他梁板相遇时,应预留出钢筋现浇处理,当洞顶离梁底的高度小于 1 级过梁高度时,或门窗宽度较宽(大于 3m)时,则过梁与结构梁整体现浇,如图 1-2 所示。图 1-2 过梁与结构梁整浇做法3、内墙相交处,单片墙的端部应设置构造柱,当墙长大于 5m 或层高的两倍时,应在墙中处设置构造柱,女儿墙等砌体栏杆每 3.6m 及转角处应设置构造柱,砖墙砌筑的电梯井四角应设置构造柱,楼梯间填充墙应设置间距不大于层高且不大于 4m 的钢筋混凝土构造柱。构造柱纵筋锚入上、下部钢筋混凝土构件中 LaE,并在主体施工及隔墙砌筑完成后才可浇筑构造柱混凝土。构造柱配筋如图1-3 所示,砼强度等级为 C25图 1-3 构造柱做法4、钢筋混...
