地下车库穿墙套管防水施工方案

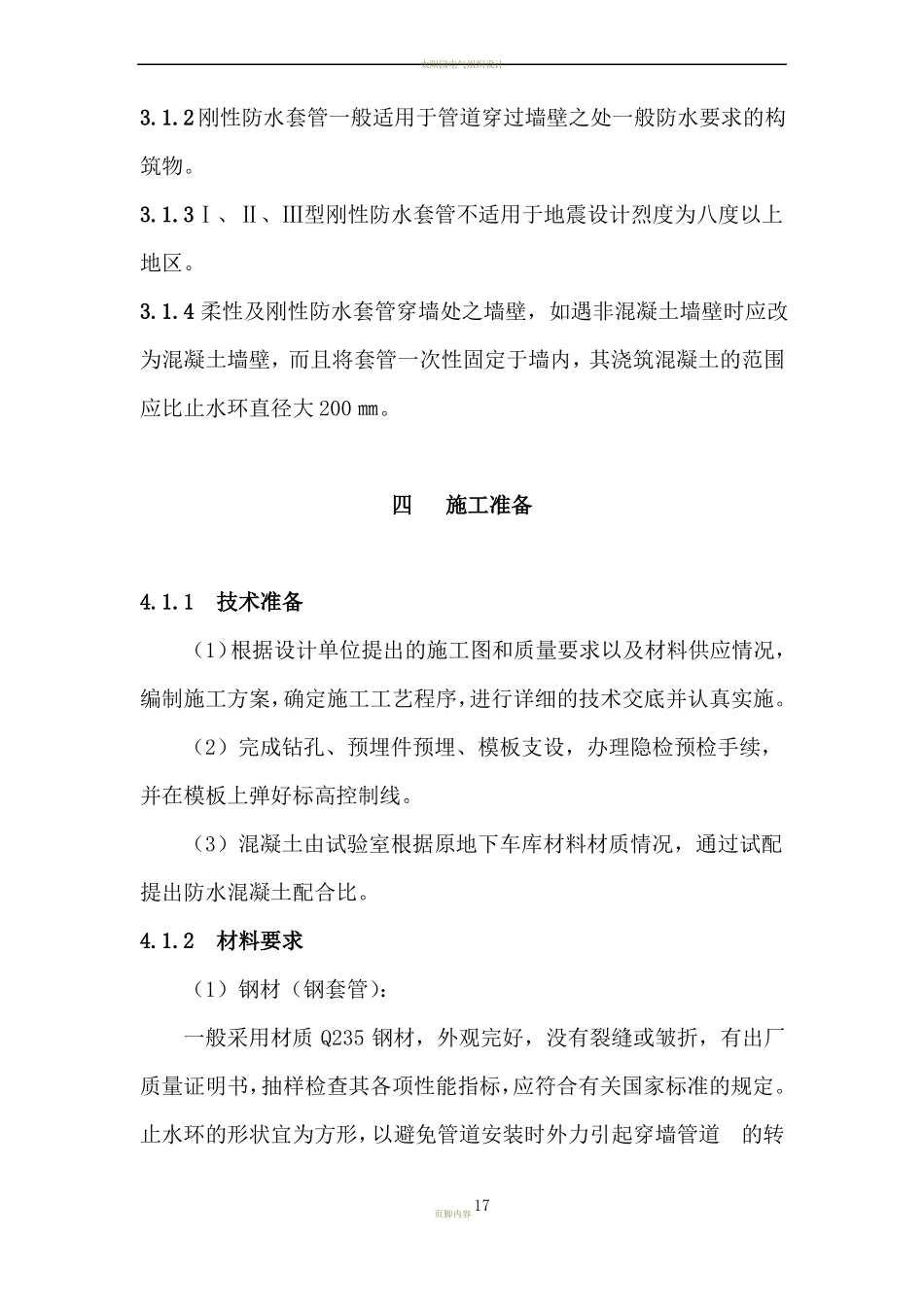

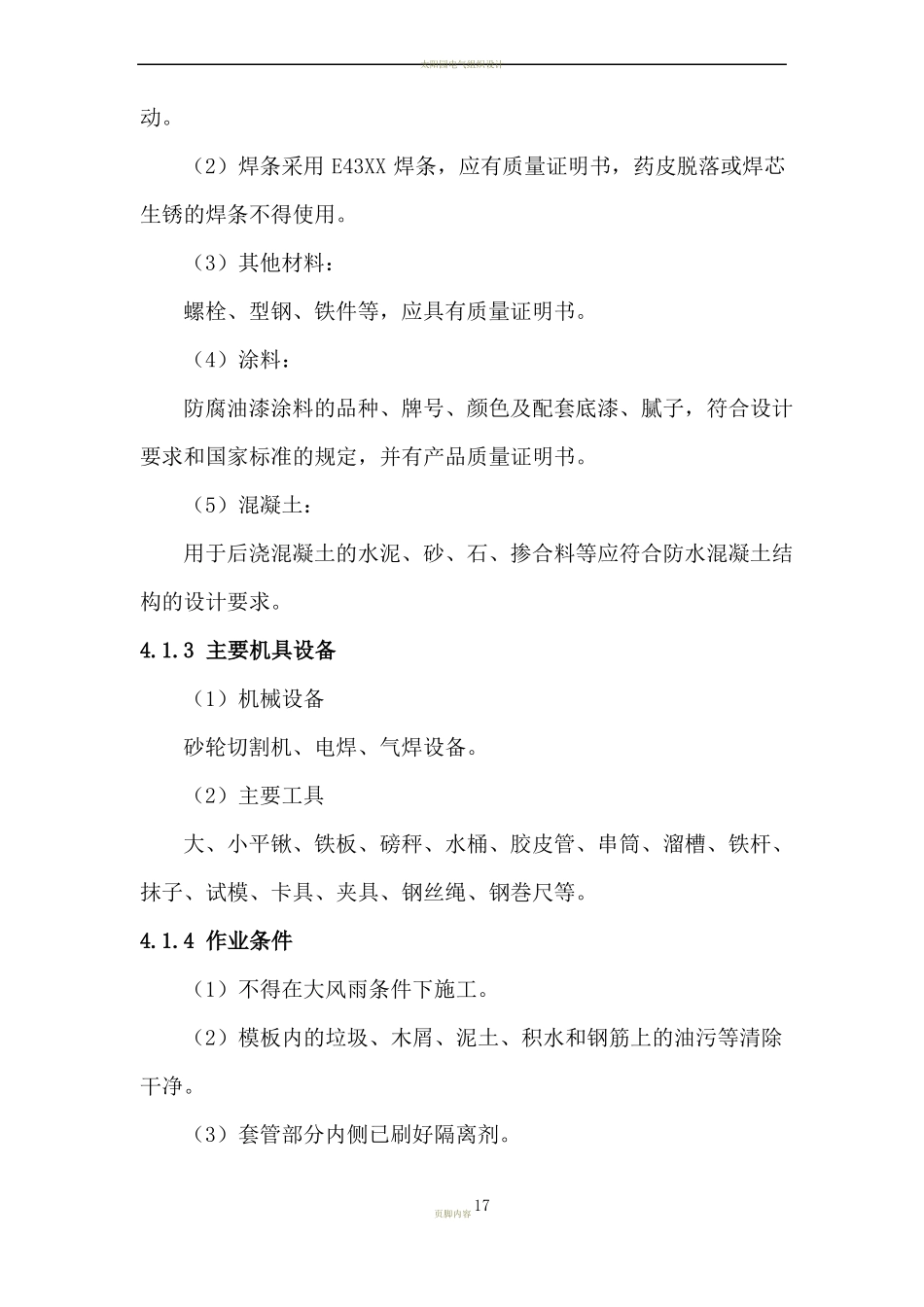

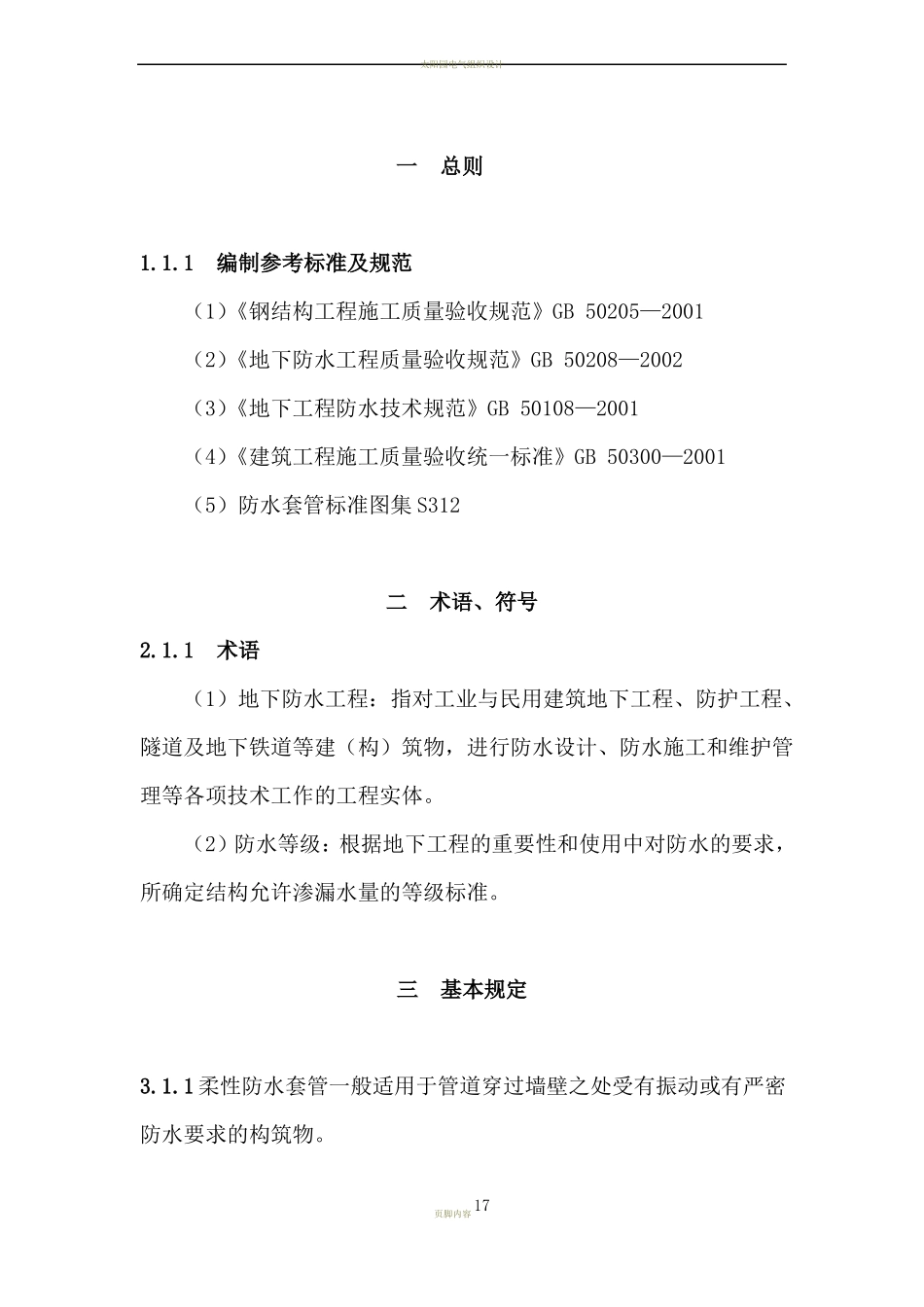

太阳园电气组织设计一总则1.1.1编制参考标准及规范（1）《钢结构工程施工质量验收规范》GB 50205—2001（2）《地下防水工程质量验收规范》GB 50208—2002（3）《地下工程防水技术规范》GB 50108—2001（4）《建筑工程施工质量验收统一标准》GB 50300—2001（5）防水套管标准图集 S312二术语、符号2.1.1术语（1）地下防水工程：指对工业与民用建筑地下工程、防护工程、隧道及地下铁道等建（构）筑物，进行防水设计、防水施工和维护管理等各项技术工作的工程实体。（2）防水等级：根据地下工程的重要性和使用中对防水的要求，所确定结构允许渗漏水量的等级标准。三基本规定3.1.1 柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。页脚内容17太阳园电气组织设计3.1.2 刚性防水套管一般适用于管道穿过墙壁之处一般防水要求的构筑物。3.1.3Ⅰ、Ⅱ、Ⅲ型刚性防水套管不适用于地震设计烈度为八度以上地区。3.1.4 柔性及刚性防水套管穿墙处之墙壁，如遇非混凝土墙壁时应改为混凝土墙壁，而且将套管一次性固定于墙内，其浇筑混凝土的范围应比止水环直径大 200 ㎜。四施工准备4.1.1技术准备（1）根据设计单位提出的施工图和质量要求以及材料供应情况，编制施工方案，确定施工工艺程序，进行详细的技术交底并认真实施。（2）完成钻孔、预埋件预埋、模板支设，办理隐检预检手续，并在模板上弹好标高控制线。（3）混凝土由试验室根据原地下车库材料材质情况，通过试配提出防水混凝土配合比。4.1.2材料要求（1）钢材（钢套管）：一般采用材质 Q235 钢材，外观完好，没有裂缝或皱折，有出厂质量证明书，抽样检查其各项性能指标，应符合有关国家标准的规定。止水环的形状宜为方形，以避免管道安装时外力引起穿墙管道的转页脚内容17太阳园电气组织设计动。（2）焊条采用 E43XX 焊条，应有质量证明书，药皮脱落或焊芯生锈的焊条不得使用。（3）其他材料：螺栓、型钢、铁件等，应具有质量证明书。（4）涂料：防腐油漆涂料的品种、牌号、颜色及配套底漆、腻子，符合设计要求和国家标准的规定，并有产品质量证明书。（5）混凝土：用于后浇混凝土的水泥、砂、石、掺合料等应符合防水混凝土结构的设计要求。4.1.3 主要机具设备（1）机械设备砂轮切割机、电焊、气焊设备。（2）主要工具大、小平锹、铁板、磅秤、水桶、胶皮管、串筒、溜槽、铁杆、抹子、试模、卡具、夹具、钢丝绳、钢巻尺等。4.1.4 作业条件（1）不得在大风雨条件...
