地脚螺栓预埋方案

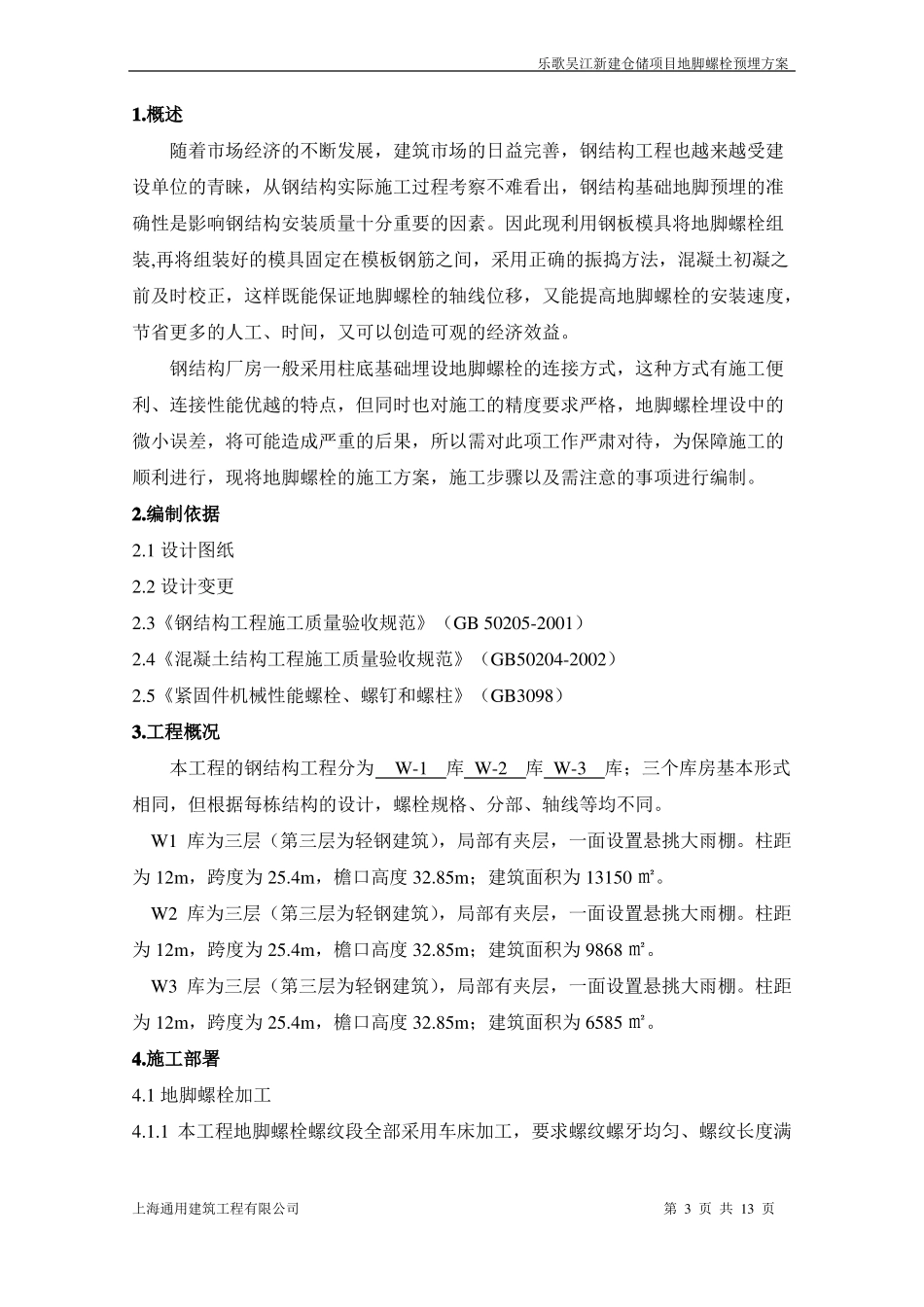

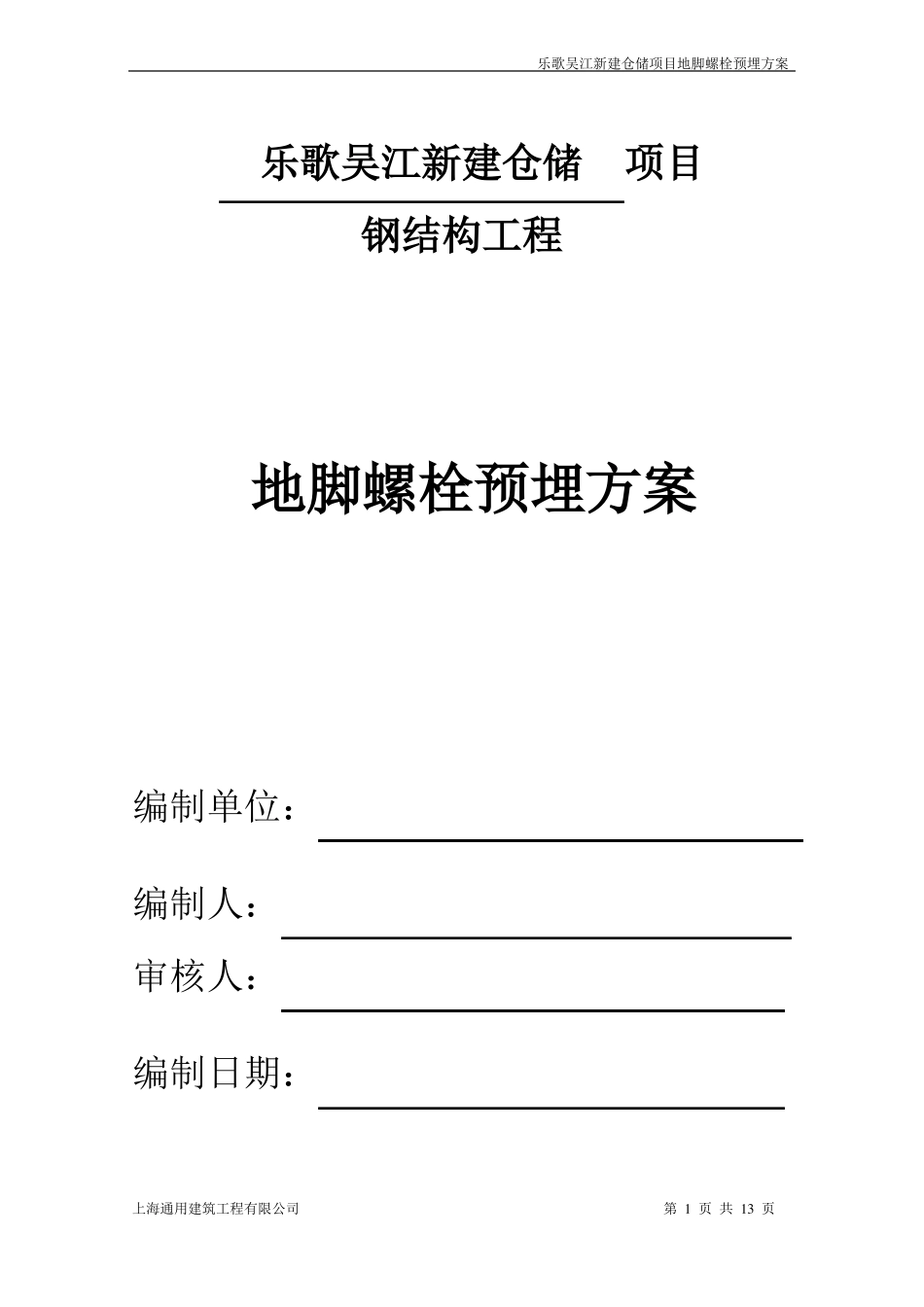

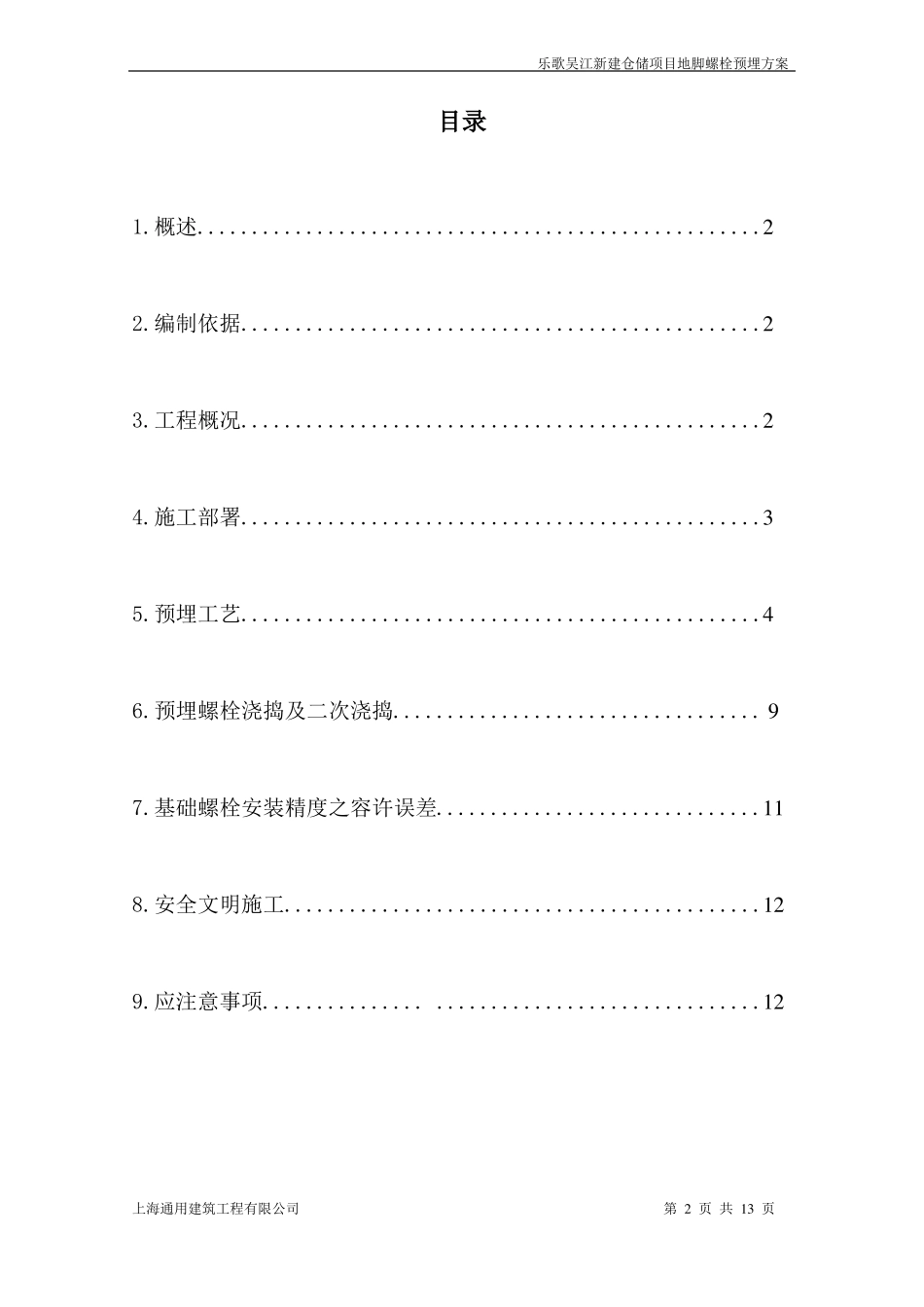

乐歌吴江新建仓储项目地脚螺栓预埋方案乐歌吴江新建仓储项目钢结构工程地脚螺栓预埋方案编制单位：编制人：审核人：编制日期：上海通用建筑工程有限公司第 1 页 共 13 页乐歌吴江新建仓储项目地脚螺栓预埋方案目录1.概述....................................................22.编制依据................................................23.工程概况................................................24.施工部署................................................35.预埋工艺................................................46.预埋螺栓浇捣及二次浇捣.................................. 97.基础螺栓安装精度之容许误差..............................118.安全文明施工............................................129.应注意事项............... ..............................12上海通用建筑工程有限公司第 2 页 共 13 页乐歌吴江新建仓储项目地脚螺栓预埋方案1.概述随着市场经济的不断发展，建筑市场的日益完善，钢结构工程也越来越受建设单位的青睐，从钢结构实际施工过程考察不难看出，钢结构基础地脚预埋的准确性是影响钢结构安装质量十分重要的因素。因此现利用钢板模具将地脚螺栓组装,再将组装好的模具固定在模板钢筋之间，采用正确的振捣方法，混凝土初凝之前及时校正，这样既能保证地脚螺栓的轴线位移，又能提高地脚螺栓的安装速度，节省更多的人工、时间，又可以创造可观的经济效益。钢结构厂房一般采用柱底基础埋设地脚螺栓的连接方式，这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格，地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待，为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项进行编制。2.编制依据2.1 设计图纸2.2 设计变更2.3《钢结构工程施工质量验收规范》（GB 50205-2001）2.4《混凝土结构工程施工质量验收规范》（GB50204-2002）2.5《紧固件机械性能螺栓、螺钉和螺柱》（GB3098）3.工程概况本工程的钢结构工程分为W-1库 W-2库 W-3库；三个库房基本形式相同，但根据每栋结构的设计，螺栓规格、分部、轴线等均不同。W1 库为三层（第三层为轻钢建筑），局部有夹层，一面设置悬挑大雨棚。柱距为 12m，跨度为 25.4m，檐口高度 32.85m；建筑面积为 13150 ㎡。W2 库为三层（第三层为轻钢建筑），局部有夹层，一面...
