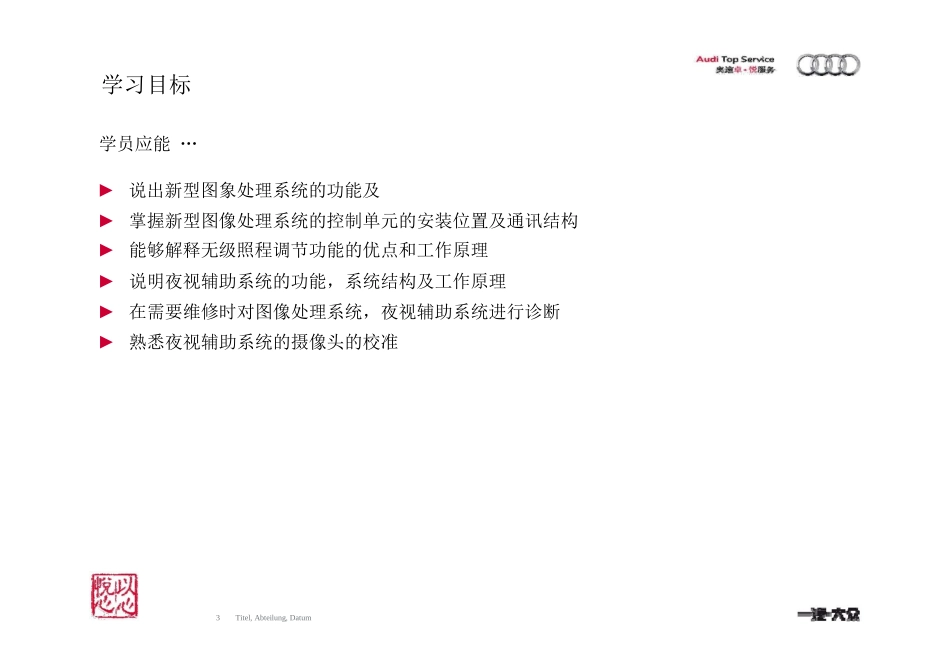

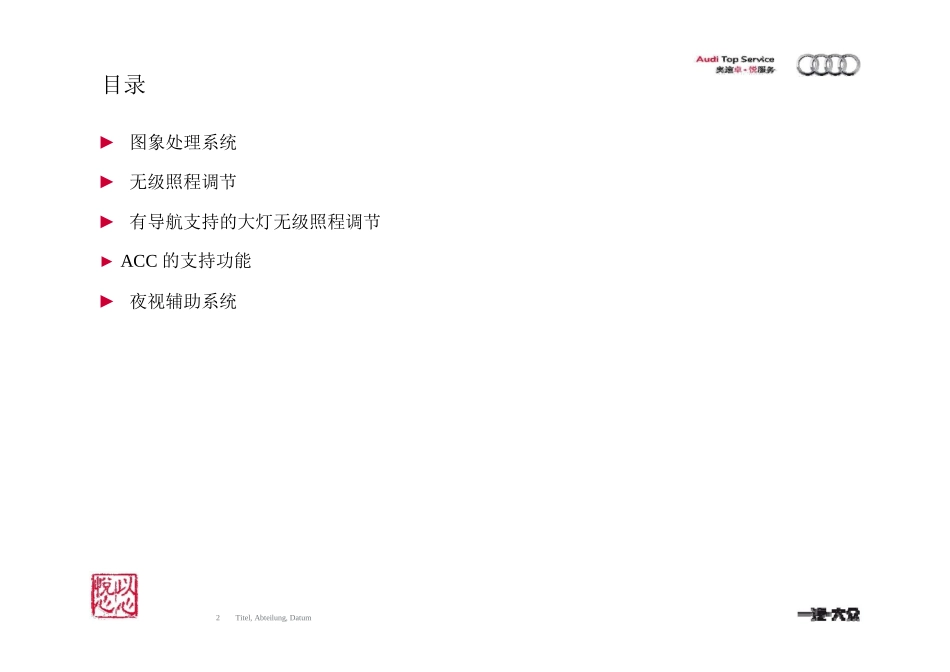

奥迪A8L服务技术培训驾驶员辅助系统及夜视系统2目录►图象处理系统►无级照程调节►有导航支持的大灯无级照程调节►ACC的支持功能►夜视辅助系统Titel,Abteilung,Datum3学习目标学员应能…►说出新型图象处理系统的功能及►掌握新型图像处理系统的控制单元的安装位置及通讯结构►能够解释无级照程调节功能的优点和工作原理►说明夜视辅助系统的功能，系统结构及工作原理►在需要维修时对图像处理系统，夜视辅助系统进行诊断►熟悉夜视辅助系统的摄像头的校准Titel,Abteilung,Datum图象处理系统5图象处理系统讨论：你所知道的奥迪驾驶辅助系统及其控制单元？Titel,Abteilung,Datum6驾驶员辅助系统回顾A5/SA8'0控制单序号功能TTA3A4L5A6L3Q5Q7元1奥迪驻车辅助功能XXXXXXXXJ4462定速巡航控制系统XXXXXJ2203自适应巡航控制系统XXJ4284倒车影像系统XXXXXJ792J769/56换道辅助系统车道保持辅助系统XXXXXXXJ770J7597远光灯辅助系统Titel,Abteilung,DatumJ8447回顾_车道保持系统J759►作用：摄像，并进行图像处理►J759安装在前风挡内后视镜座Titel,Abteilung,Datum8回顾_倒车影像系统J446-J772►声音警示驻车辅助升级为视觉模拟驻车辅助►控制单元J446功能升级►视觉模拟驻车辅助升级为倒车影像辅助系统►控制单元J446升级为J446+J772系统►驻车雷达系统J446保留►倒车影像辅助为独立的系统Titel,Abteilung,Datum9回顾_倒车影像系统J772►倒车影像辅助为独立的系统►J772作为图像处理器►J772同时对图像输入源进行切换Titel,Abteilung,Datum10回顾_远光灯辅助J844►J844及摄像机和图像处理一体►J844安装在前风挡内后视镜座远光灯辅助摄像头Titel,Abteilung,Datum11奥迪A8L驾驶辅助►全新奥迪A8L车采用熟知的驾驶辅助系统：奥迪驻车辅助系统Titel,Abteilung,Datum奥迪倒车影像系统12奥迪A8L驾驶辅助问题：多个摄像头集中在前风挡后视镜座车道保持辅助系统交通标志识别摄像头1摄像头4摄像头2摄像头3大灯照程无级调节自适应定速巡航（带有Stop&Go功能）Titel,Abteilung,DatumX13图象处理系统图象处理系统一览选装装备车道保持辅助系统Audilaneassist大灯照程无级调节（有和没有导航支持）自适应定速巡航（带有Stop&Go功能）交通标志识别Titel,Abteilung,Datum摄像头控制单元J852（取代J759)XXX图象处理控制单元J851XX14图象处理系统摄像头控制单元J852摄像头控制单元J852J852J759Titel,Abteilung,Datum15图象处理系统摄像头控制单元J852►功能：►摄像头控制单元用于车道保持辅助系统►还执行大灯无级照程调节功能►特点：►新摄像头分辨率为1024x512像素(以前是:640x480像素)►该摄像头还可识别红颜色(以前:纯黑白摄像头)►水平视角增大到42度Titel,Abteilung,Datum16图象处理系统图象处理控制单元J851►安装位置：J851在副司机座椅前脚坑处的地板内Titel,Abteilung,Datum控制单元J851的支架图象处理控制单元J85117图象处理系统图象处理控制单元J851►作用：►该控制单元用于ACCStop&Go►将来，交通标志识别功能的图象处理任务也要有该控制单元来完成Titel,Abteilung,Datum扩展CAN总线18图像处理系统联网LVDS线FlexRay总线FlexRay总线加热器Z67FlexRay总线Titel,Abteilung,DatumFlexRay总线扩展CAN总线19图像处理系统联网ABS控制单元J104图像处理控制单元J851LVDS线摄像头控制单元J852FlexRay总线►J851通过LVDS线接收摄像头控制单元J852的图象►J851是连接在FlexRay-总线上►系统通过高速FlexRay总线通讯FlexRay总线加热器Z67ACC控制单元J428FlexRay总线ACC控制2单元J850FlexRay总线数据总线接口J533Titel,Abteilung,Datum车道保持辅助系统21图象处理系统讨论：你所知道的奥迪车道保持辅助系统的结构和功能？Titel,Abteilung,Datum22车道保持辅助系统改进_J852►识别车道的能力更强了（使用具有识别红色能力的黑白摄像头）►在施工区响应状况更好了（因为车道标记的色彩不同）►方向盘振动更小了（因为使用新式不平衡式电机）►新功能“单线侦测”►扩展功能“通过弯道时的自适应式警告时刻”Titel,Abteilung,Datum23车道保持辅助系统改进_单线侦测►新功能“单线侦测”►识别出一条车道边...
