坡屋面挂瓦施工工法

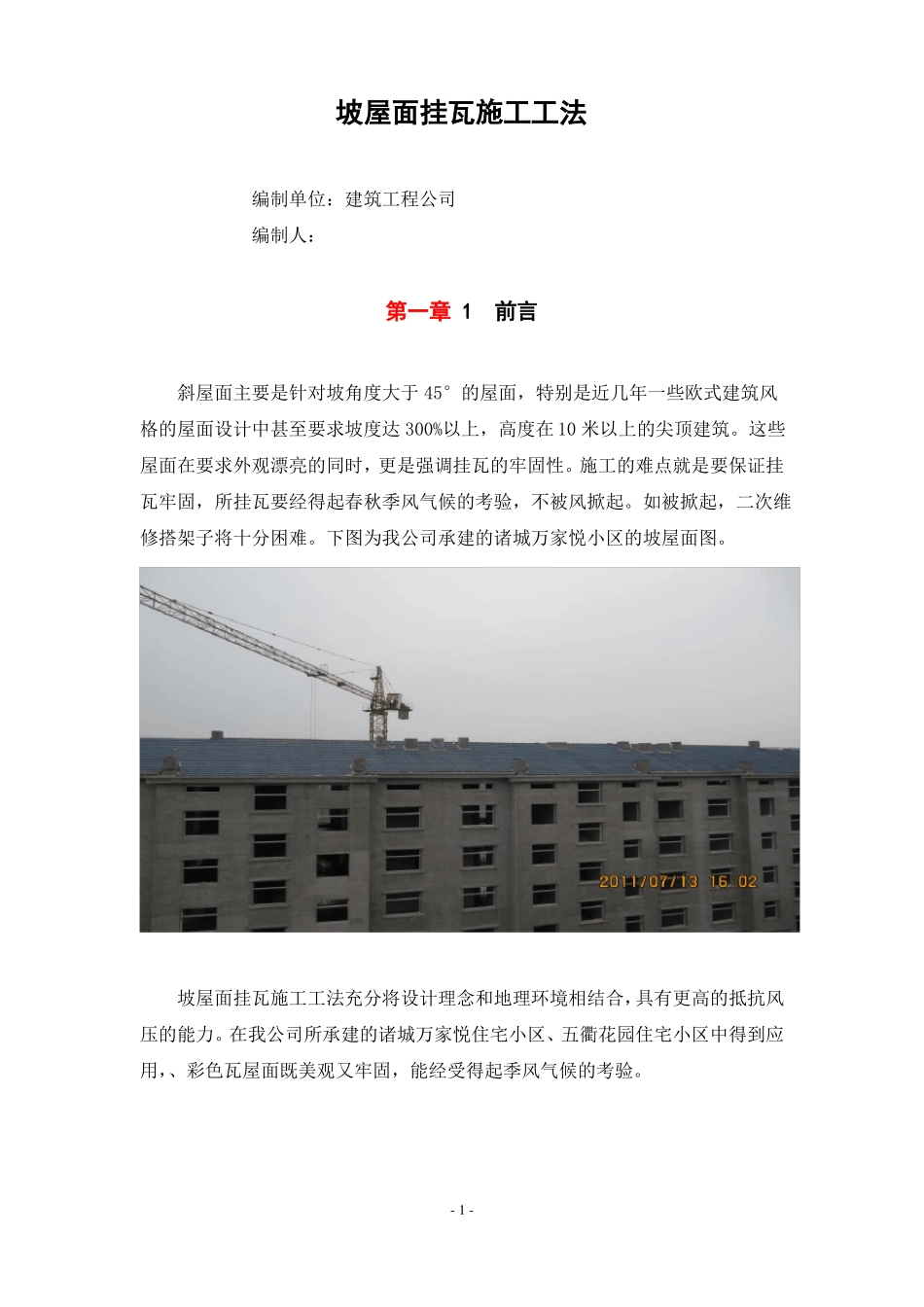

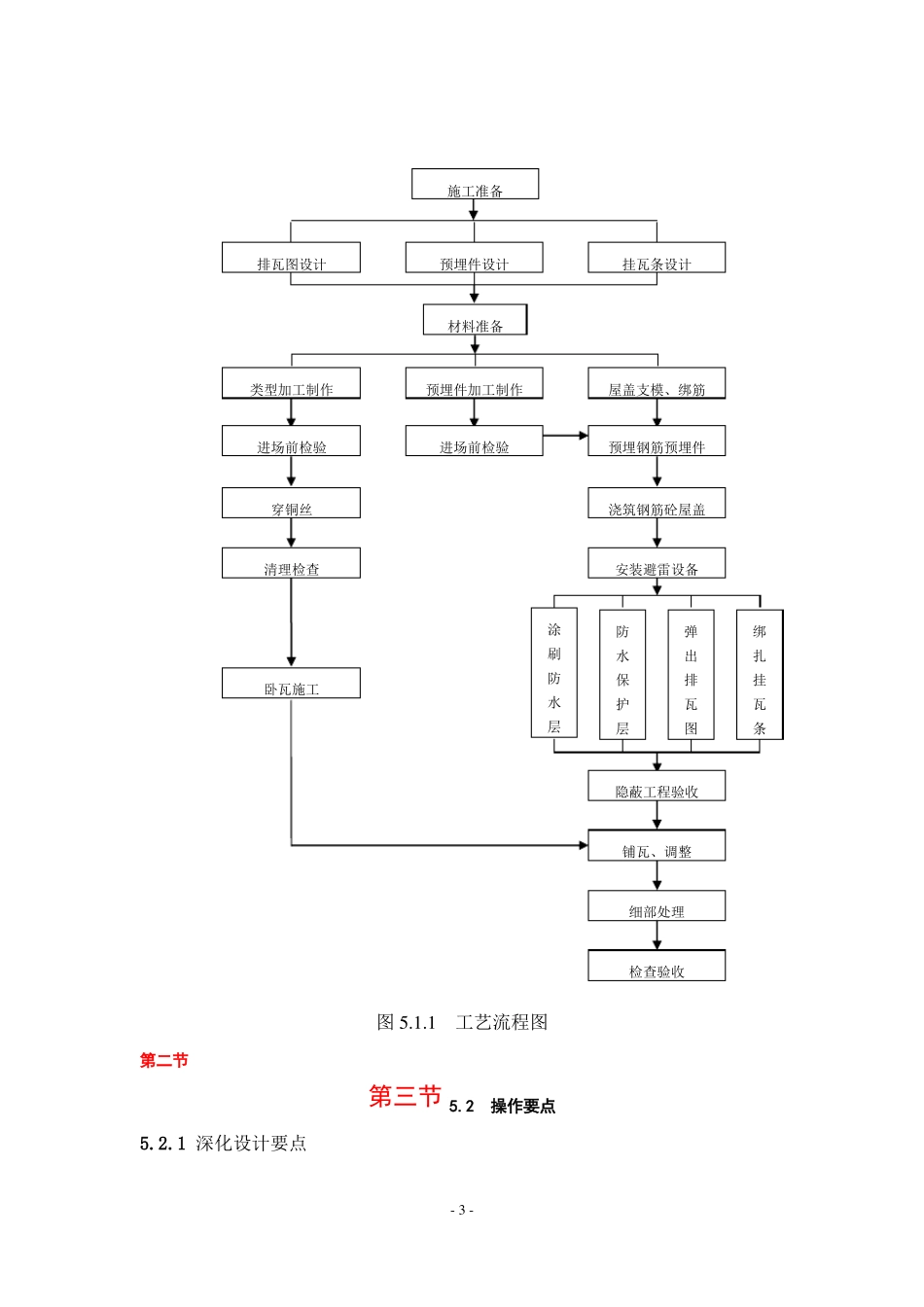

坡屋面挂瓦施工工法编制单位：建筑工程公司编制人：第一章 1前言斜屋面主要是针对坡角度大于 45°的屋面，特别是近几年一些欧式建筑风格的屋面设计中甚至要求坡度达 300%以上，高度在 10 米以上的尖顶建筑。这些屋面在要求外观漂亮的同时，更是强调挂瓦的牢固性。施工的难点就是要保证挂瓦牢固，所挂瓦要经得起春秋季风气候的考验，不被风掀起。如被掀起，二次维修搭架子将十分困难。下图为我公司承建的诸城万家悦小区的坡屋面图。坡屋面挂瓦施工工法充分将设计理念和地理环境相结合，具有更高的抵抗风压的能力。在我公司所承建的诸城万家悦住宅小区、五衢花园住宅小区中得到应用，、彩色瓦屋面既美观又牢固，能经受得起季风气候的考验。- 1 -第二章 2工法特点2.0.1针对地理环境，面对亚寒带季风和大型高层小区内群楼风产生的涡旋上升风压的影响，增强所挂瓦的牢固性。2.0.2坡屋面挂瓦技术成熟可靠，能确保屋面瓦的安全性、稳定性、可靠性。2.0.3挂瓦施工步步为营，首尾呼应，能很好的保证安装质量和外观装饰效果。第三章 3适用范围3.0.1适用于尖顶城堡状的屋面挂瓦工程，即坡角大于 45°的斜屋面。3.0.2适用于普通建筑的一般坡屋面的挂瓦工程。第四章 4工艺原理4.0.1尖顶屋面挂瓦的受力途径，是首先风荷载作用于瓦上，通过连接在瓦片上的铜丝和瓦片底部粘结的砂浆，传递给钢筋挂瓦条，钢筋挂瓦条通过预埋件再传递给屋盖结构。即风荷载—主瓦—挂瓦条—屋盖。4.0.2对于尖顶斜屋面，固定瓦密度大，要求第排每片均固定。第五章第六章 5工艺流程及操作要点第一节 5.1工艺流程5.1.1坡屋面挂瓦施工工艺流程见图 5.1.1- 2 -排瓦图设计预埋件设计挂瓦条设计施工准备材料准备类型加工制作预埋件加工制作屋盖支模、绑筋进场前检验进场前检验预埋钢筋预埋件穿铜丝涂刷防水层浇筑钢筋砼屋盖清理检查安装避雷设备防水保护层弹出排瓦图绑扎挂瓦条卧瓦施工隐蔽工程验收铺瓦、调整细部处理检查验收图 5.1.1工艺流程图第二节第三节 5.2操作要点5.2.1 深化设计要点- 3 -1预埋件设计对于坡屋面上的预埋件，主要考虑预埋件的锚固长度和牢固性，以传递风荷载和重力荷载到主体结构。现场采用钢筋加工的废料，30cm 的Φ8 的钢筋头加工成“L”型，“L”型底部绑扎在屋盖上下铁之间，加强锚固连接力。根据现场施工经验，直的钢筋头很容易松动以致可以拔起来，所以设计将预埋件加工成“L”型，并和屋盖钢筋骨架牢固绑扎连成一体。考虑到尖顶承受的横...
