埋地钢质管道牺牲阳极阴极保护方案

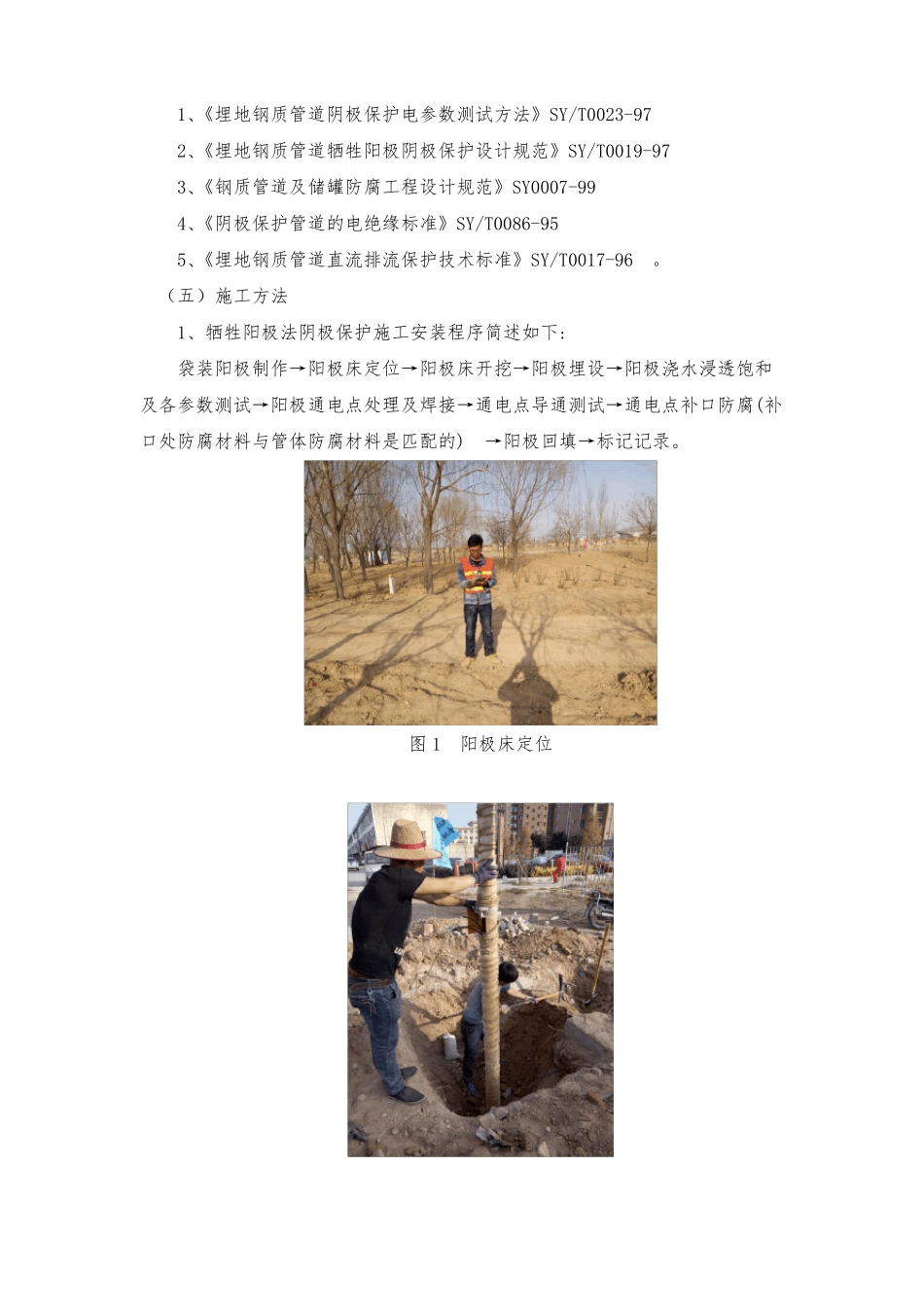

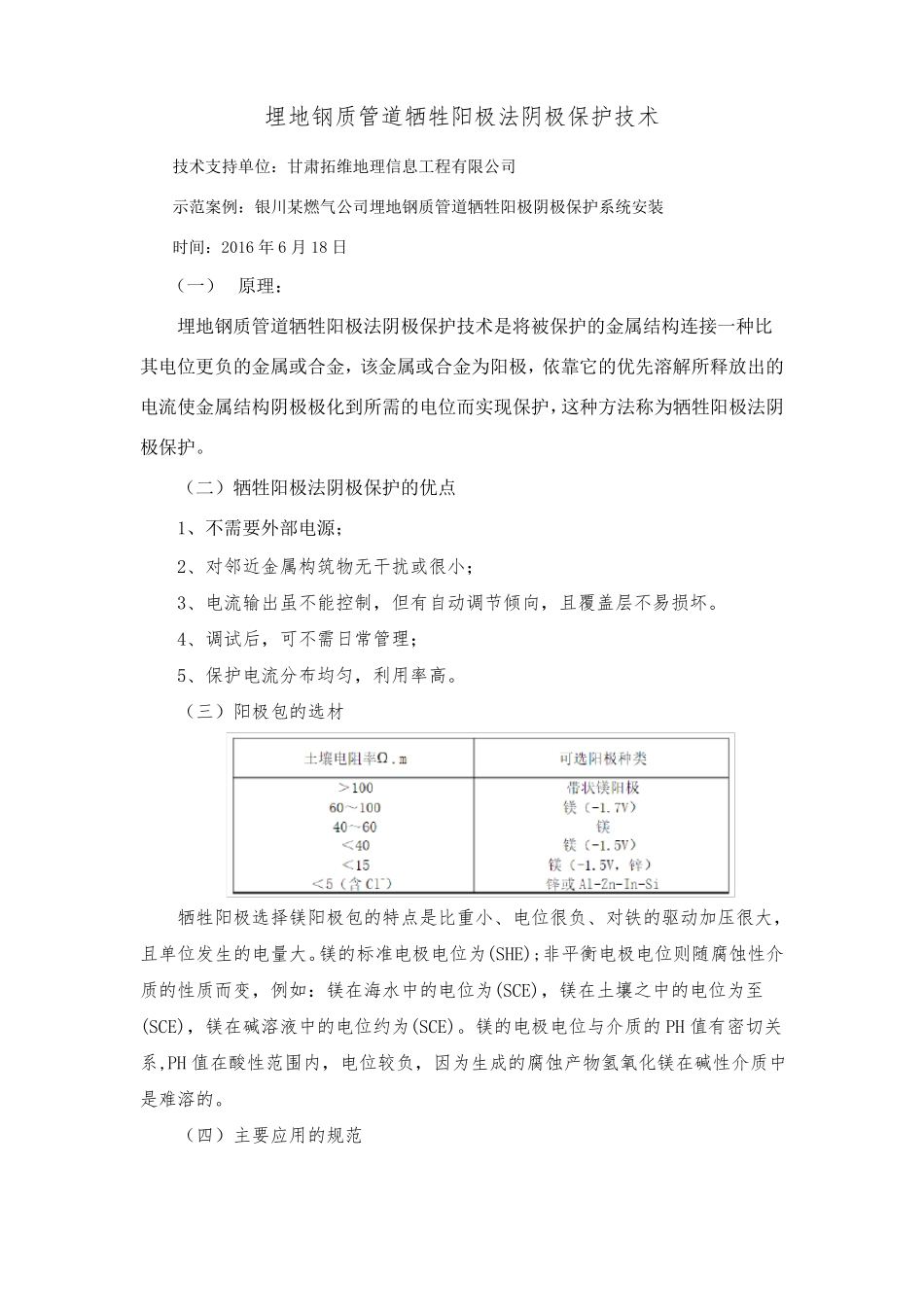

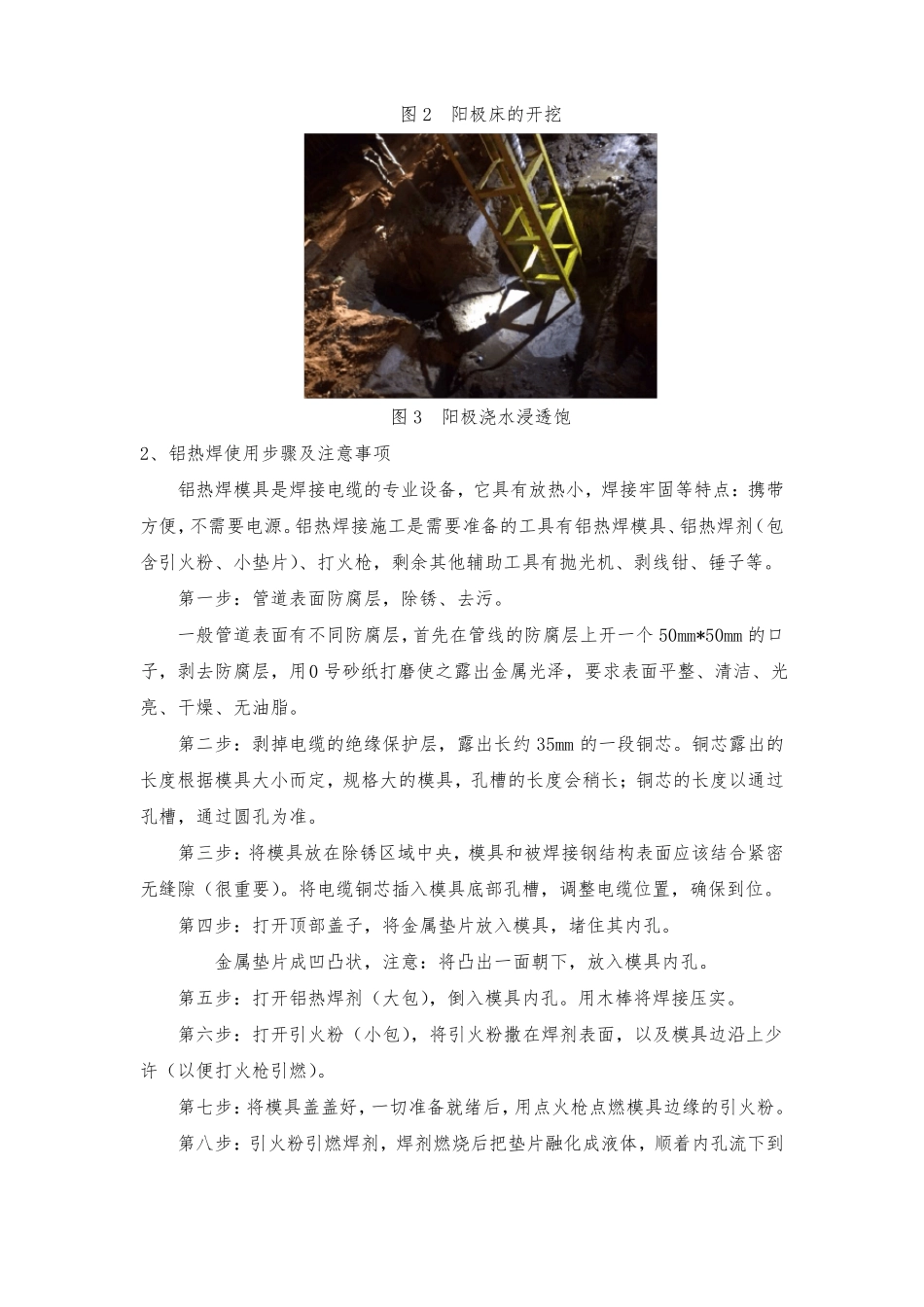

埋地钢质管道牺牲阳极法阴极保护技术技术支持单位：甘肃拓维地理信息工程有限公司示范案例：银川某燃气公司埋地钢质管道牺牲阳极阴极保护系统安装时间：2016 年 6 月 18 日（一） 原理：埋地钢质管道牺牲阳极法阴极保护技术是将被保护的金属结构连接一种比其电位更负的金属或合金，该金属或合金为阳极，依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护，这种方法称为牺牲阳极法阴极保护。（二）牺牲阳极法阴极保护的优点1、不需要外部电源；2、对邻近金属构筑物无干扰或很小；3、电流输出虽不能控制，但有自动调节倾向，且覆盖层不易损坏。4、调试后，可不需日常管理；5、保护电流分布均匀，利用率高。（三）阳极包的选材牺牲阳极选择镁阳极包的特点是比重小、电位很负、对铁的驱动加压很大，且单位发生的电量大。镁的标准电极电位为(SHE);非平衡电极电位则随腐蚀性介质的性质而变，例如：镁在海水中的电位为(SCE)，镁在土壤之中的电位为至(SCE)，镁在碱溶液中的电位约为(SCE)。镁的电极电位与介质的 PH 值有密切关系,PH 值在酸性范围内，电位较负，因为生成的腐蚀产物氢氧化镁在碱性介质中是难溶的。（四）主要应用的规范1、《埋地钢质管道阴极保护电参数测试方法》SY/T0023-972、《埋地钢质管道牺牲阳极阴极保护设计规范》SY/T0019-973、《钢质管道及储罐防腐工程设计规范》SY0007-994、《阴极保护管道的电绝缘标准》SY/T0086-955、《埋地钢质管道直流排流保护技术标准》SY/T0017-96。（五）施工方法1、牺牲阳极法阴极保护施工安装程序简述如下:袋装阳极制作→阳极床定位→阳极床开挖→阳极埋设→阳极浇水浸透饱和及各参数测试→阳极通电点处理及焊接→通电点导通测试→通电点补口防腐(补口处防腐材料与管体防腐材料是匹配的)→阳极回填→标记记录。图 1阳极床定位图 2阳极床的开挖图 3阳极浇水浸透饱2、铝热焊使用步骤及注意事项铝热焊模具是焊接电缆的专业设备，它具有放热小，焊接牢固等特点：携带方便，不需要电源。铝热焊接施工是需要准备的工具有铝热焊模具、铝热焊剂（包含引火粉、小垫片）、打火枪，剩余其他辅助工具有抛光机、剥线钳、锤子等。第一步：管道表面防腐层，除锈、去污。一般管道表面有不同防腐层，首先在管线的防腐层上开一个 50mm*50mm 的口子，剥去防腐层，用0 号砂纸打磨使之露出金属光泽，要求表面平整、清洁、光亮、干燥、无油脂。第二步：剥掉电缆的绝缘保护层，露出长约 3...
