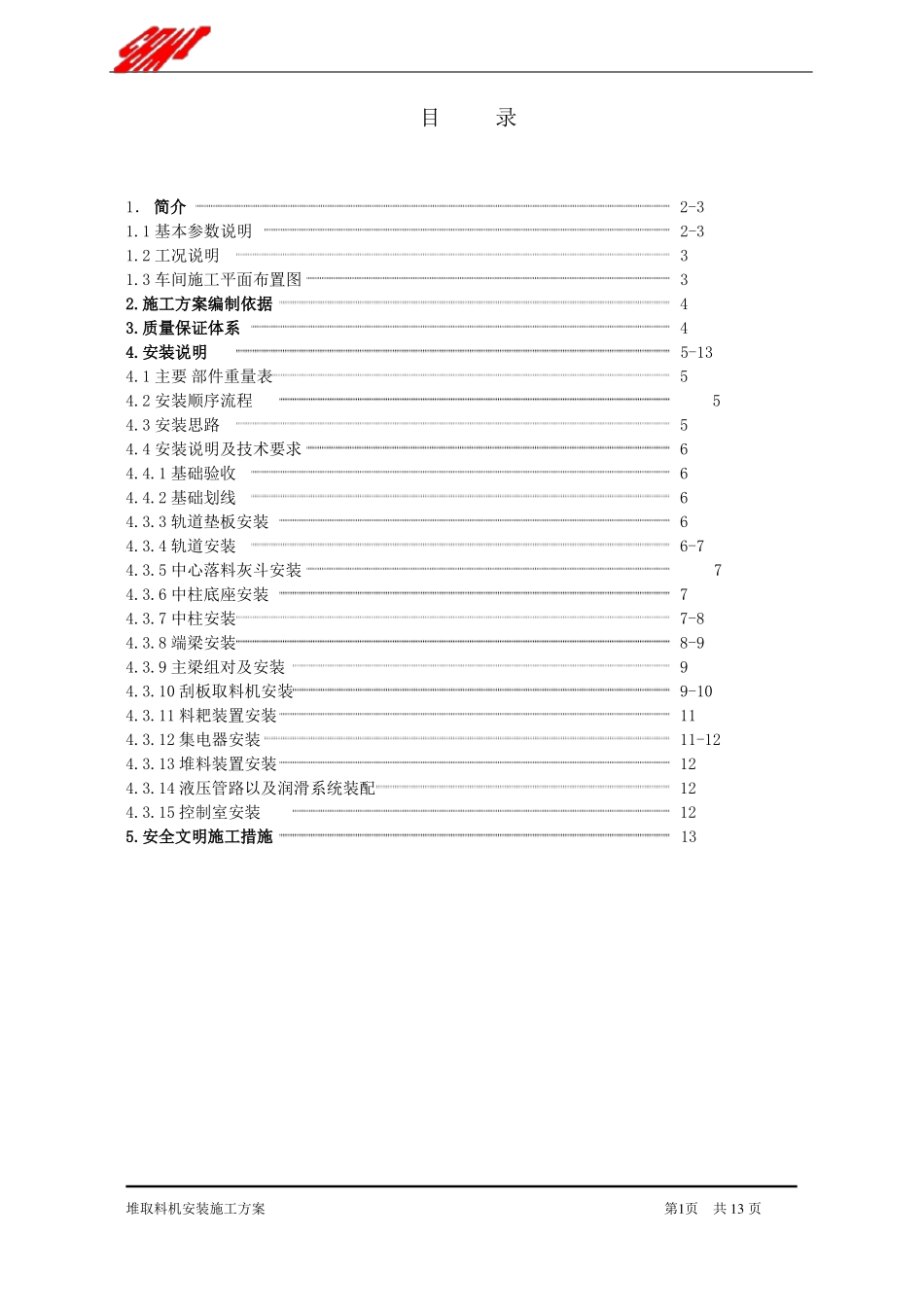

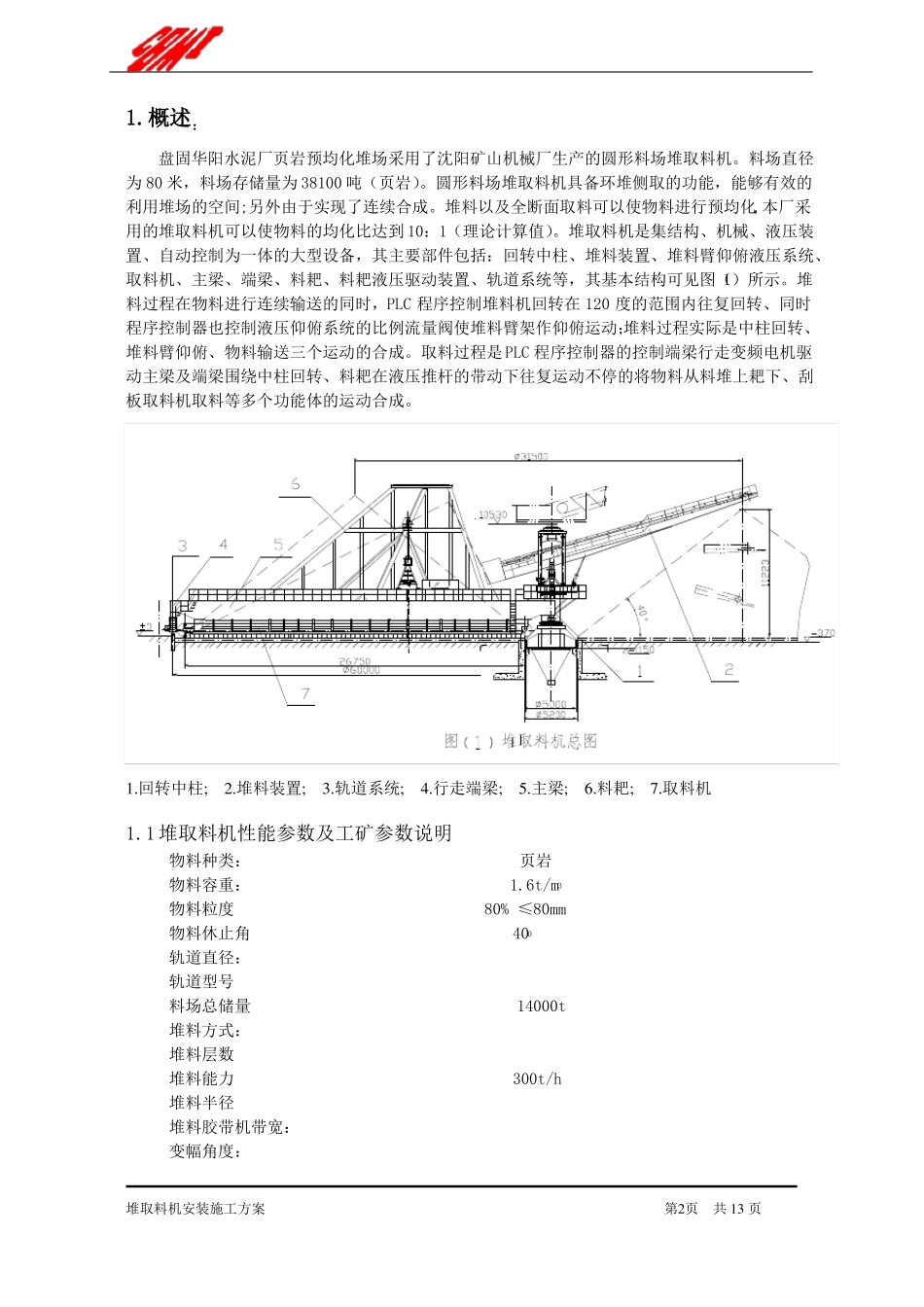

批准：审核：编制：目录1． 简介1.1 基本参数说明1.2 工况说明1.3 车间施工平面布置图2.施工方案编制依据3.质量保证体系4.安装说明4.1 主要 部件重量表4.2 安装顺序流程4.3 安装思路4.4 安装说明及技术要求4.4.1 基础验收4.4.2 基础划线4.3.3 轨道垫板安装4.3.4 轨道安装4.3.5 中心落料灰斗安装4.3.6 中柱底座安装4.3.7 中柱安装4.3.8 端梁安装4.3.9 主梁组对及安装4.3.10 刮板取料机安装4.3.11 料耙装置安装4.3.12 集电器安装4.3.13 堆料装置安装4.3.14 液压管路以及润滑系统装配4.3.15 控制室安装5.安全文明施工措施2-3 2-3 3 344 5-1355566666-7 777-88-999-101111-12121212 13堆取料机安装施工方案第1页共 13 页1.概述：盘固华阳水泥厂页岩预均化堆场采用了沈阳矿山机械厂生产的圆形料场堆取料机。料场直径为 80 米，料场存储量为 38100 吨（页岩）。圆形料场堆取料机具备环堆侧取的功能，能够有效的利用堆场的空间;另外由于实现了连续合成。堆料以及全断面取料可以使物料进行预均化,本厂采用的堆取料机可以使物料的均化比达到 10：1（理论计算值）。堆取料机是集结构、机械、液压装置、自动控制为一体的大型设备，其主要部件包括：回转中柱、堆料装置、堆料臂仰俯液压系统、取料机、主梁、端梁、料耙、料耙液压驱动装置、轨道系统等，其基本结构可见图（1）所示。堆料过程在物料进行连续输送的同时，PLC 程序控制堆料机回转在 120 度的范围内往复回转、同时程序控制器也控制液压仰俯系统的比例流量阀使堆料臂架作仰俯运动；堆料过程实际是中柱回转、堆料臂仰俯、物料输送三个运动的合成。取料过程是PLC 程序控制器的控制端梁行走变频电机驱动主梁及端梁围绕中柱回转、料耙在液压推杆的带动下往复运动不停的将物料从料堆上耙下、刮板取料机取料等多个功能体的运动合成。1.回转中柱;2.堆料装置;3.轨道系统;4.行走端梁;5.主梁;6.料耙;7.取料机1.1 堆取料机性能参数及工矿参数说明物料种类：页岩3物料容重： 1.6t/m物料粒度80% ≤80mm0物料休止角 40轨道直径：轨道型号料场总储量14000t堆料方式：堆料层数堆料能力 300t/h堆料半径堆料胶带机带宽：变幅角度：堆取料机安装施工方案第2页共 13 页回转速度：取料方式：取料能力： 250t/h端梁工作运行速度： 0.002—0.02m/min调车运行速度：刮板尺寸（长 X 宽） 900 mm * 200 mm刮板间距：刮板链速：刮板驱动电机功率： 45KW料耙驱动方式：...
