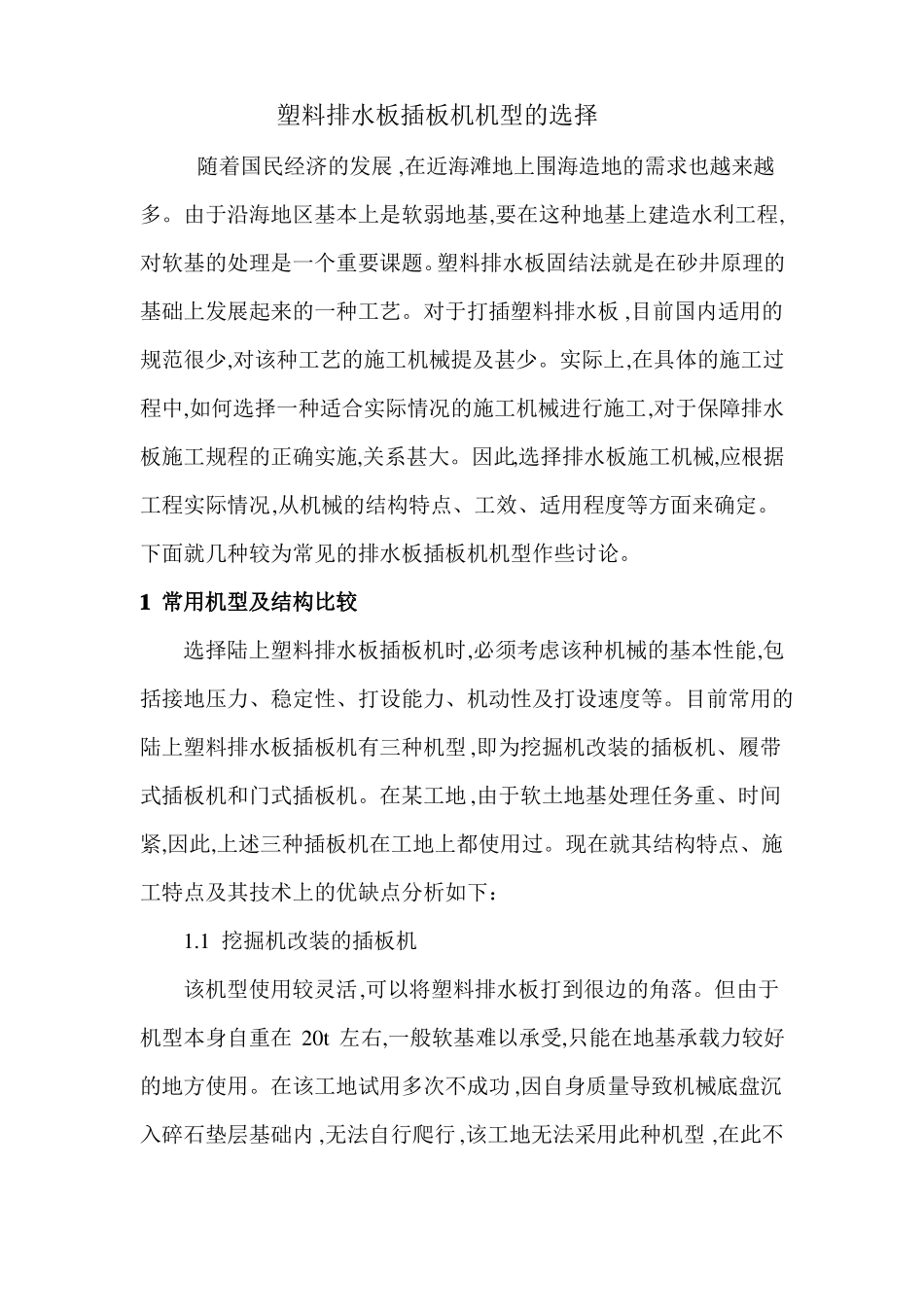

塑料排水板插板机机型选择

塑料排水板插板机机型的选择随着国民经济的发展 ,在近海滩地上围海造地的需求也越来越多。由于沿海地区基本上是软弱地基,要在这种地基上建造水利工程,对软基的处理是一个重要课题。塑料排水板固结法就是在砂井原理的基础上发展起来的一种工艺。对于打插塑料排水板 ,目前国内适用的规范很少,对该种工艺的施工机械提及甚少。实际上,在具体的施工过程中,如何选择一种适合实际情况的施工机械进行施工,对于保障排水板施工规程的正确实施,关系甚大。因此,选择排水板施工机械,应根据工程实际情况,从机械的结构特点、工效、适用程度等方面来确定。下面就几种较为常见的排水板插板机机型作些讨论。1 常用机型及结构比较选择陆上塑料排水板插板机时,必须考虑该种机械的基本性能,包括接地压力、稳定性、打设能力、机动性及打设速度等。目前常用的陆上塑料排水板插板机有三种机型 ,即为挖掘机改装的插板机、履带式插板机和门式插板机。在某工地 ,由于软土地基处理任务重、时间紧,因此,上述三种插板机在工地上都使用过。现在就其结构特点、施工特点及其技术上的优缺点分析如下：1.1 挖掘机改装的插板机该机型使用较灵活,可以将塑料排水板打到很边的角落。但由于机型本身自重在 20t 左右,一般软基难以承受,只能在地基承载力较好的地方使用。在该工地试用多次不成功 ,因自身质量导致机械底盘沉入碎石垫层基础内 ,无法自行爬行 ,该工地无法采用此种机型 ,在此不作详细论述。1.2 履带式插板机(1)该机型行走方便,整机都可拆卸,在工地组装,3d 内即可投入生产,并且可以在组装底盘后,再进入施工场地进行其他部件组装。(2)该插板机的落地面积为 4.12m2(两条履带),机械自重 15t,对基础所造成的压强为 36kPa,对基础进行处理后,一般可以承受。(3)履带式插板机由于是受两条履带控制垂直度,其一条履带宽度只有 0.5m,两条履带间距仅 6m,这样受基础的平整度影响很大。虽然打插排水板时平面位置比较到位,但由于插板机存在倾斜度,一般插入深度又多在 10m 以上,很难保证排水板在深层也能均匀分布。而每插入一根排水板必须移动机械位置 ,这种结构和工作情况对于垫层局部的不平整,就极易造成排水板的局部垂直度问题,并且该种插板机没有垂直度检查设备和调整措施,易使排水板在地基深部排列不均匀,造成基础固结不均匀,从而使得沉降不均匀。(4)该机型的插管是扁平的 ,拔插管是拉拔式 ,回带情况比较好 ,一般打 10m 回带约 20~30cm。交通部所颁布的规程规定,打...
