外墙脚手架工程技术交底

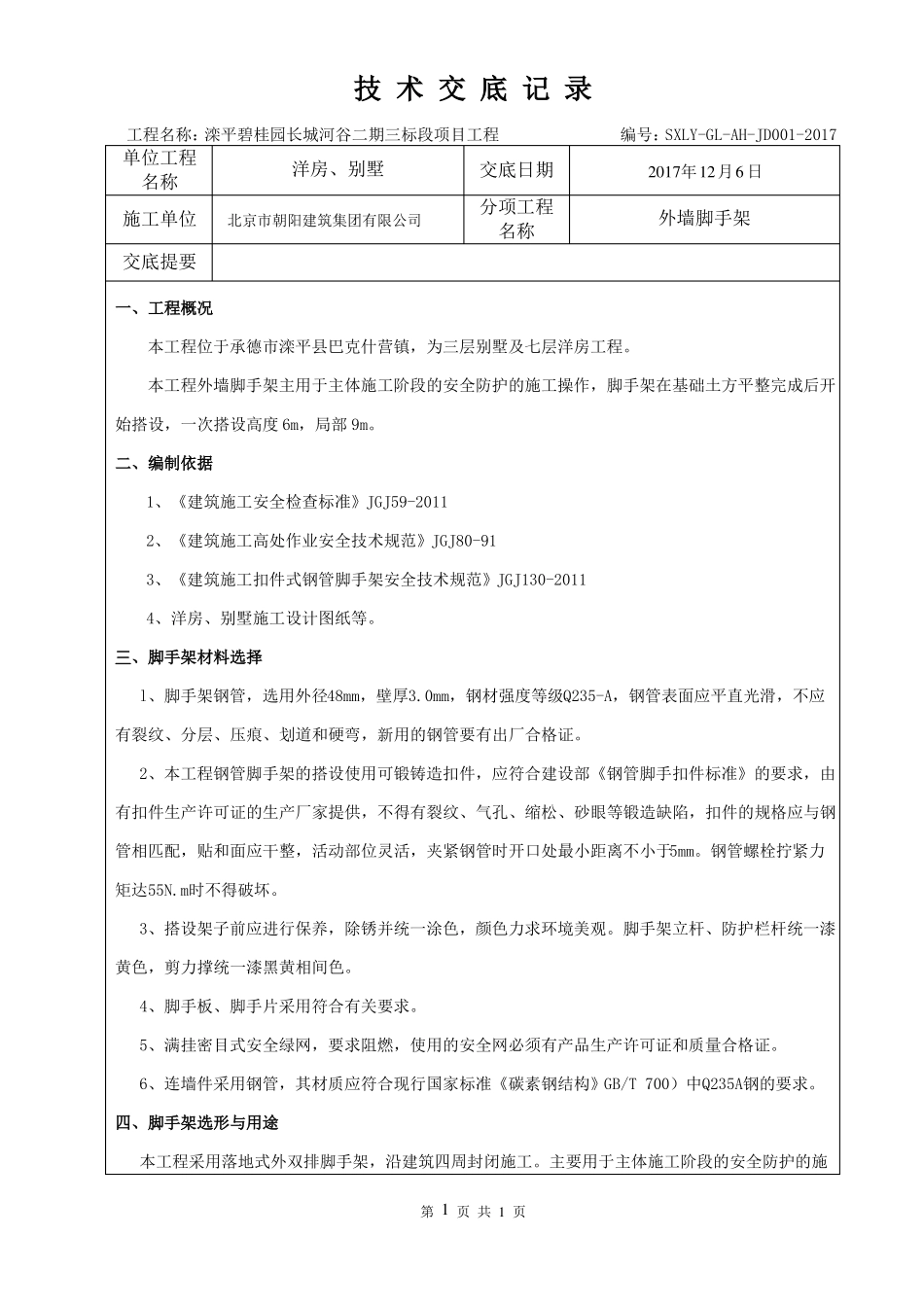

技 术 交 底 记 录工程名称：滦平碧桂园长城河谷二期三标段项目工程编号：SXLY-GL-AH-JD001-2017单位工程名称施工单位交底提要一、工程概况洋房、别墅北京市朝阳建筑集团有限公司交底日期分项工程名称2017年12月6 日外墙脚手架本工程位于承德市滦平县巴克什营镇，为三层别墅及七层洋房工程。本工程外墙脚手架主用于主体施工阶段的安全防护的施工操作，脚手架在基础土方平整完成后开始搭设，一次搭设高度 6m，局部 9m。二、编制依据1、《建筑施工安全检查标准》JGJ59-20112、《建筑施工高处作业安全技术规范》JGJ80-913、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、洋房、别墅施工设计图纸等。三、脚手架材料选择l、脚手架钢管，选用外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达55N.m时不得破坏。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆统一漆黄色，剪力撑统一漆黑黄相间色。4、脚手板、脚手片采用符合有关要求。5、满挂密目式安全绿网，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》GB/T 700）中Q235A钢的要求。四、脚手架选形与用途本工程采用落地式外双排脚手架，沿建筑四周封闭施工。主要用于主体施工阶段的安全防护的施第 1 页 共 1 页工操作，按装饰脚手架的搭设标准执行。五、脚手架搭设要求1、主杆基础本工程脚手架地基础部位局部坑回填土完后夯实，压实系数≥0.95，脚手架底座坐于自然地坪。2、立杆间距①脚手架立杆纵距1.50m，横距0.90m，步距1.50m；支撑点间距竖直4.50m，水平4.50m；里立杆距建筑物外边线0.30m。②脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开1500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。③立杆应设置通长垫木，垫木厚度不小于5cm，宽度不小于20cm，长度不小于两跨，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左...
