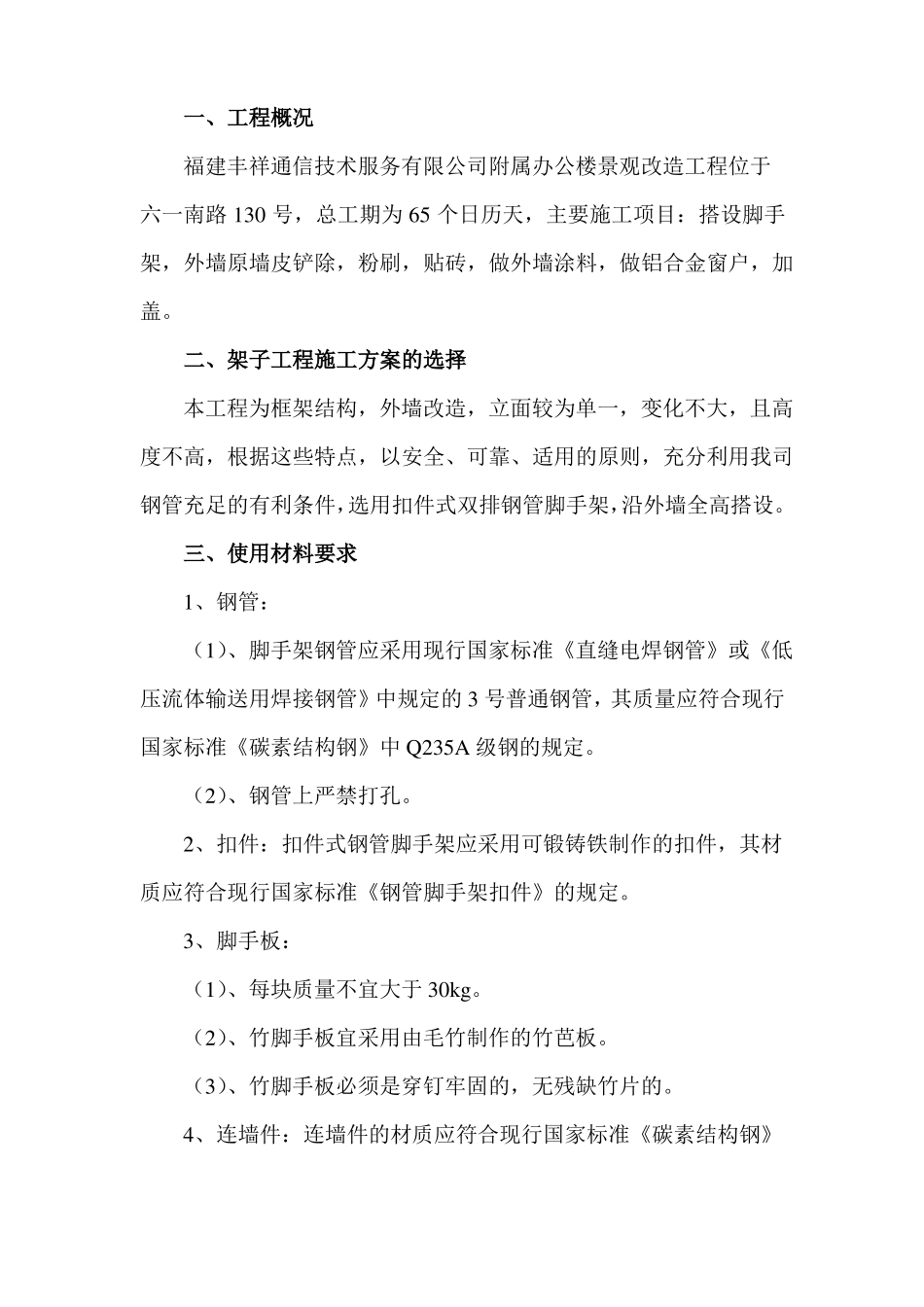

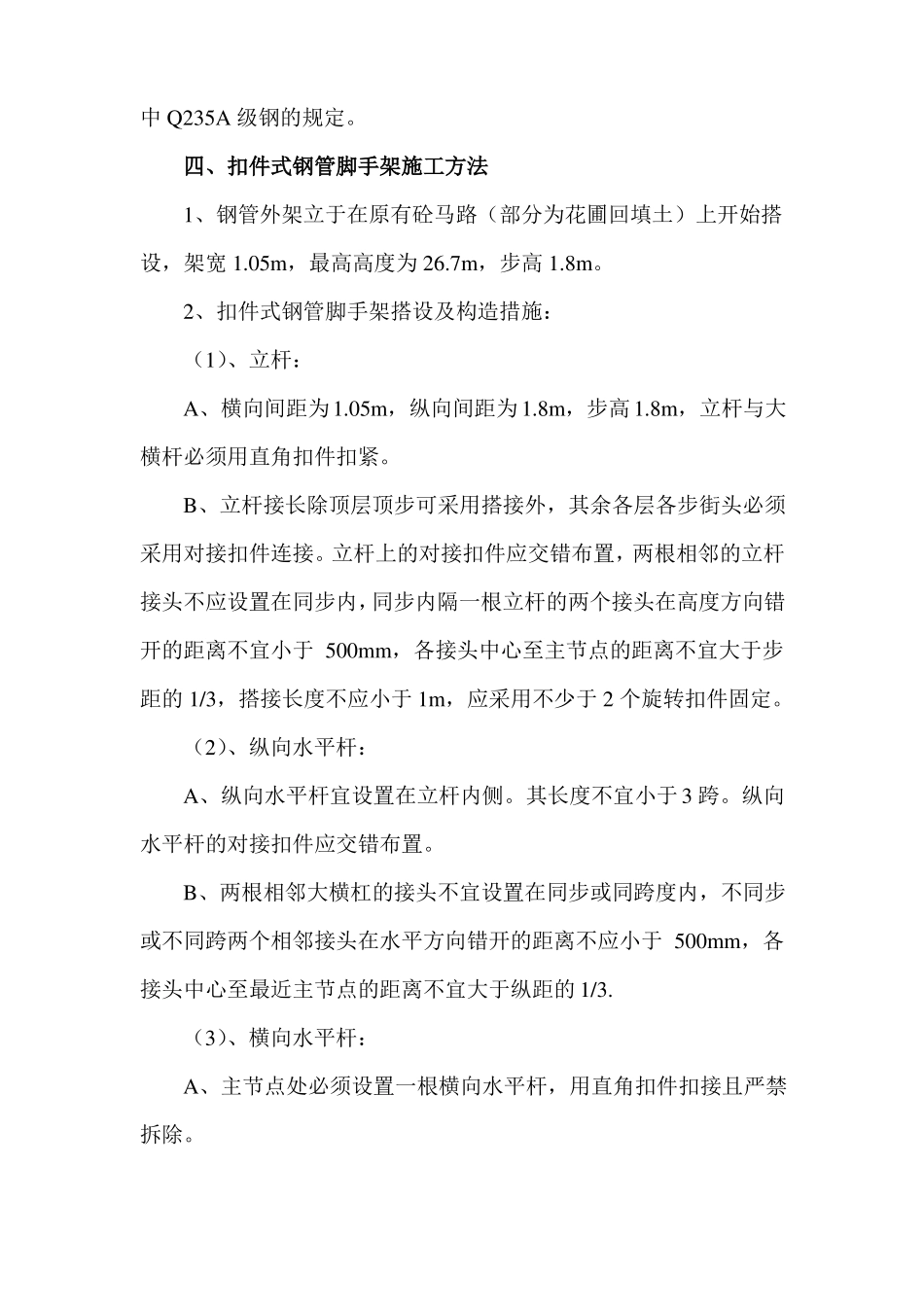

一、工程概况福建丰祥通信技术服务有限公司附属办公楼景观改造工程位于六一南路 130 号，总工期为 65 个日历天，主要施工项目：搭设脚手架，外墙原墙皮铲除，粉刷，贴砖，做外墙涂料，做铝合金窗户，加盖。二、架子工程施工方案的选择本工程为框架结构，外墙改造，立面较为单一，变化不大，且高度不高，根据这些特点，以安全、可靠、适用的原则，充分利用我司钢管充足的有利条件，选用扣件式双排钢管脚手架，沿外墙全高搭设。三、使用材料要求1、钢管：（1）、脚手架钢管应采用现行国家标准《直缝电焊钢管》或《低压流体输送用焊接钢管》中规定的 3 号普通钢管，其质量应符合现行国家标准《碳素结构钢》中 Q235A 级钢的规定。（2）、钢管上严禁打孔。2、扣件：扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》的规定。3、脚手板：（1）、每块质量不宜大于 30kg。（2）、竹脚手板宜采用由毛竹制作的竹芭板。（3）、竹脚手板必须是穿钉牢固的，无残缺竹片的。4、连墙件：连墙件的材质应符合现行国家标准《碳素结构钢》中 Q235A 级钢的规定。四、扣件式钢管脚手架施工方法1、钢管外架立于在原有砼马路（部分为花圃回填土）上开始搭设，架宽 1.05m，最高高度为 26.7m，步高 1.8m。2、扣件式钢管脚手架搭设及构造措施：（1）、立杆：A、横向间距为1.05m，纵向间距为 1.8m，步高 1.8m，立杆与大横杆必须用直角扣件扣紧。B、立杆接长除顶层顶步可采用搭接外，其余各层各步街头必须采用对接扣件连接。立杆上的对接扣件应交错布置，两根相邻的立杆接头不应设置在同步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于 500mm，各接头中心至主节点的距离不宜大于步距的 1/3，搭接长度不应小于 1m，应采用不少于 2 个旋转扣件固定。（2）、纵向水平杆：A、纵向水平杆宜设置在立杆内侧。其长度不宜小于 3 跨。纵向水平杆的对接扣件应交错布置。B、两根相邻大横杠的接头不宜设置在同步或同跨度内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm，各接头中心至最近主节点的距离不宜大于纵距的 1/3.（3）、横向水平杆：A、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。B、主节点处两个直角扣件的中心距离不应大于 150mm。C、横向水平杆靠墙一端应离开墙面 10cm 左右。（4）、剪刀撑：A、剪刀撑两端和中间每隔12m 设一道，剪刀撑应联系3-4 根立杆...
