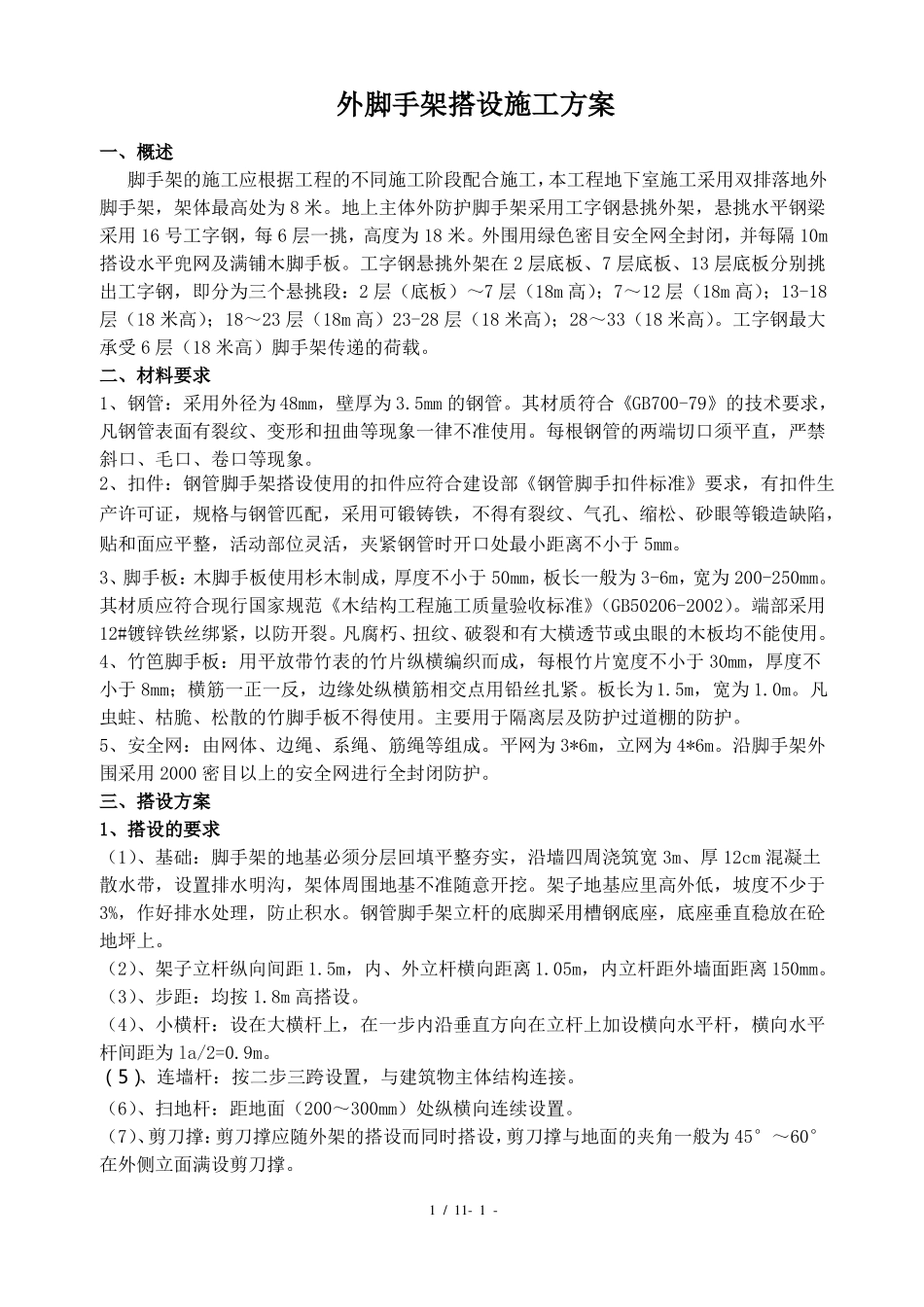

外脚手架搭设施工方案一、概述脚手架的施工应根据工程的不同施工阶段配合施工，本工程地下室施工采用双排落地外脚手架，架体最高处为 8 米。地上主体外防护脚手架采用工字钢悬挑外架，悬挑水平钢梁采用 16 号工字钢，每 6 层一挑，高度为 18 米。外围用绿色密目安全网全封闭，并每隔 10m搭设水平兜网及满铺木脚手板。工字钢悬挑外架在 2 层底板、7 层底板、13 层底板分别挑出工字钢，即分为三个悬挑段：2 层（底板）～7 层（18m 高）；7～12 层（18m 高）；13-18层（18 米高）；18～23 层（18m 高）23-28 层（18 米高）；28～33（18 米高）。工字钢最大承受 6 层（18 米高）脚手架传递的荷载。二、材料要求1、钢管：采用外径为 48mm，壁厚为 3.5mm 的钢管。其材质符合《GB700-79》的技术要求，凡钢管表面有裂纹、变形和扭曲等现象一律不准使用。每根钢管的两端切口须平直，严禁斜口、毛口、卷口等现象。2、扣件：钢管脚手架搭设使用的扣件应符合建设部《钢管脚手扣件标准》要求，有扣件生产许可证，规格与钢管匹配，采用可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于 5mm。3、脚手板：木脚手板使用杉木制成，厚度不小于 50mm，板长一般为 3-6m，宽为 200-250mm。其材质应符合现行国家规范《木结构工程施工质量验收标准》（GB50206-2002）。端部采用12#镀锌铁丝绑紧，以防开裂。凡腐朽、扭纹、破裂和有大横透节或虫眼的木板均不能使用。4、竹笆脚手板：用平放带竹表的竹片纵横编织而成，每根竹片宽度不小于 30mm，厚度不小于 8mm；横筋一正一反，边缘处纵横筋相交点用铅丝扎紧。板长为 1.5m，宽为 1.0m。凡虫蛀、枯脆、松散的竹脚手板不得使用。主要用于隔离层及防护过道棚的防护。5、安全网：由网体、边绳、系绳、筋绳等组成。平网为 3*6m，立网为 4*6m。沿脚手架外围采用 2000 密目以上的安全网进行全封闭防护。三、搭设方案1、搭设的要求（1）、基础：脚手架的地基必须分层回填平整夯实，沿墙四周浇筑宽 3m、厚 12cm 混凝土散水带，设置排水明沟，架体周围地基不准随意开挖。架子地基应里高外低，坡度不少于3%，作好排水处理，防止积水。钢管脚手架立杆的底脚采用槽钢底座，底座垂直稳放在砼地坪上。（2）、架子立杆纵向间距 1.5m，内、外立杆横向距离 1.05m，内立杆距外墙面距离 150mm。（3）、步距：均按 1.8m 高搭设。...
