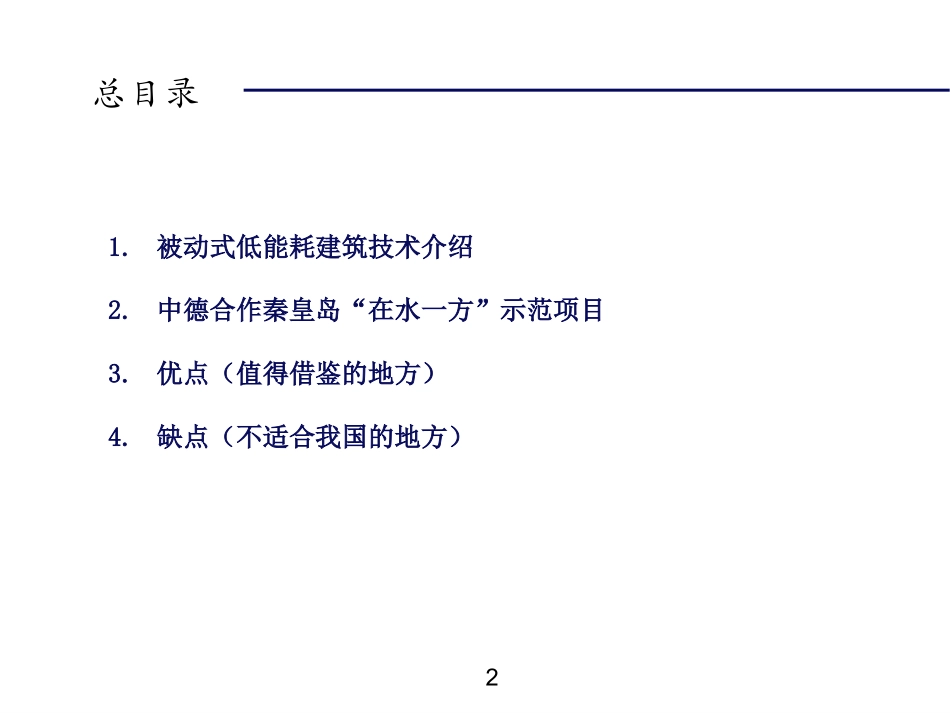

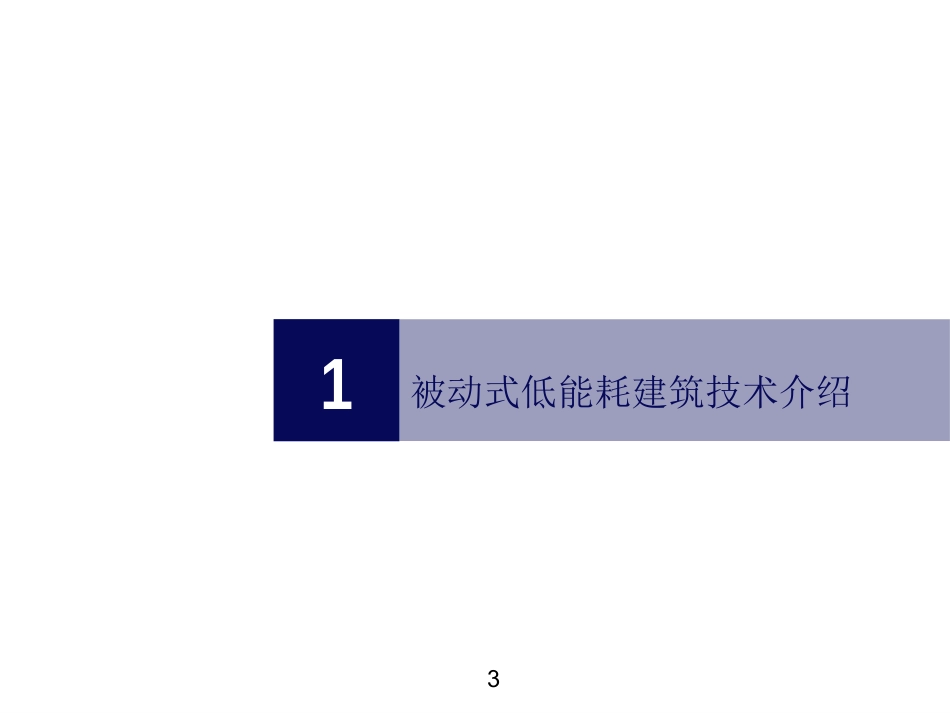

2014年5月5日中德合作被动式低能耗建筑技术简介总目录1.被动式低能耗建筑技术介绍2.中德合作秦皇岛“在水一方”示范项目3.优点(值得借鉴的地方)4.缺点(不适合我国的地方)21被动式低能耗建筑技术介绍3被动房屋介绍被动房屋定义被动式低能耗建筑技术是采用各种被动式节能技术(如优良的外维护结构、置换式新风系统等)建造最佳的建筑,使建筑物供热和制冷的能量消耗很低。该技术不再利用传统的供热和制冷方式,利用人们生活产生的热量,并充分利用可再生能源,给居住者提供较高舒适度。实现舒适的温度、低噪音、低二氧化碳浓度、干净健康的居住环境。被动式房屋的类型“被动式低能耗技术”以德国被动房技术为代表,适用于办公楼宇、住房、校舍、体育馆以及工业用房等各种建筑类型。普通建筑也可以通过改造达到“被动房”的标准要求。被动房技术具有广泛的实际意义:节约能源和资源,保护生态环境。室内冬季没有暖气,夏季仅开少量的空调。提供更加舒适的居住环境,提高房屋品质。低碳房屋,引领节能建筑发展方向,对后代是德善之举。提高房屋质量、舒适度从而促进房屋销售。被动式房屋的基本原理3.采用通风效率75%新风设施•必须满足人体的新风需求,在每次换气时将能量损失降到最低2.房屋的外窗采光、隔热和保温性能足够好•夏季:室内可以外窗的自然光满足照明要求,从而将用电照明降到最低。外窗在满足采光的同时,将造成室内冷负荷的红外线隔绝在室外从而最大地降低冷负荷g≥0.5(相当于SC=0.588)•冬季:外窗在满足采光同时,窗的传热系数足够的低,从而降低通过窗的热传导.U1W/(m²K)1.房屋的外墙与屋顶保温隔热性能足够好•当外围护结构的保温厚到达一定厚度时,房屋通过外围护结构的能量损失达到最低.在冬季可以凭借房屋自然得热维持室内温度达到20度以上;在夏季足以抵抗太阳的幅射不传到室内.U0.15W/(m²K)被动房屋的技术参数要求供热能耗特性值:小于15kWh/(年·m2)用户端的供热消耗一次能源。气密性要求:50帕压差情况下换气次数小于0.6次/小时所有能耗的一次能源消耗总计:小于120kWh/(年·m2)包括家用电器,热水,制冷,供热等等所有耗能。以上技术参数对应的面积为能量参考面积,是在维护结构内的使用面积。D-A.13210/09绝热:U0.15W/(m²K)Uw1W/(m²K)无热桥气密性:n500,6/h通风采用75%WRG,电力需求最多0.45Wh/m³室外空气排气进气排气供暖需热量15kWh/(m²a)或楼宇热负荷10W/m²有效制冷需求15kWh/(m²a)总一次能源需求120kWh/(m²a)楼宇气密性0.6/h超温频率10%来源:PHD所有楼宇外墙的极佳绝热无任何形式的热桥三层玻璃被动式低能耗建筑用自身的得热满足冬季采暖的需求被动房剖面图进气卧室进气起居室出气浴室/卫生间出气厨房排气空气/空气热交换器新鲜空气地热热交换器空气过滤器050013.007.0011.009.003.0010001500200021.002500300013.009.0015.001.005.0019.0017.00050013.007.0011.009.003.0010001500200021.002500300013.009.0015.001.005.0019.0017.00时间无通风设备的新建筑卧室内测得的二氧化碳浓度有通风的被动房底层测得的二氧化碳浓度二氧化碳数值持续保持在1000ppm的Pettenkofer极限值以下。Pettenkofer极限(持续居住空间内保证健康的允许极限值)二氧化碳浓度被动式低能耗建筑保证室内空气质量的高品质采暖能流图分配保存生产传递QSQLQT能耗计算最终能量(楼宇极限)原始能量采暖空间极限平衡运输转化获取QHQI有效能(空间极限=热套封)来源:PHD被动式低能耗建筑-用一次能源做限定性指标•福岛核电站事故后,德国率先宣布放弃使用核能,而核能占其能源供应的40%.•德国2011年提出了新的节能目标:自2019年1月1日起,政府办公建筑将成为(近)零能耗;自2021年1月1日起,所有的新建建筑将建成(近)零能耗;2050年所有建筑要节约80%一次能源。实现上述目标将为德国节省出近40%左右的社会终端能耗。被动式房屋在德国能源战略的作用适用于我国不同气候区的被动式低能耗建筑技术研究与示范•用一次能源消耗量做限制性指标而不用50%或65%这类的相对指标或耗热量指标来表示建筑物能耗的高低•对建筑的采暖能耗、制冷...
