壁挂炉培训资料VIP免费

壁挂炉培训资料_第1页
1/90
壁挂炉培训资料_第2页
2/90
壁挂炉培训资料_第3页
3/90

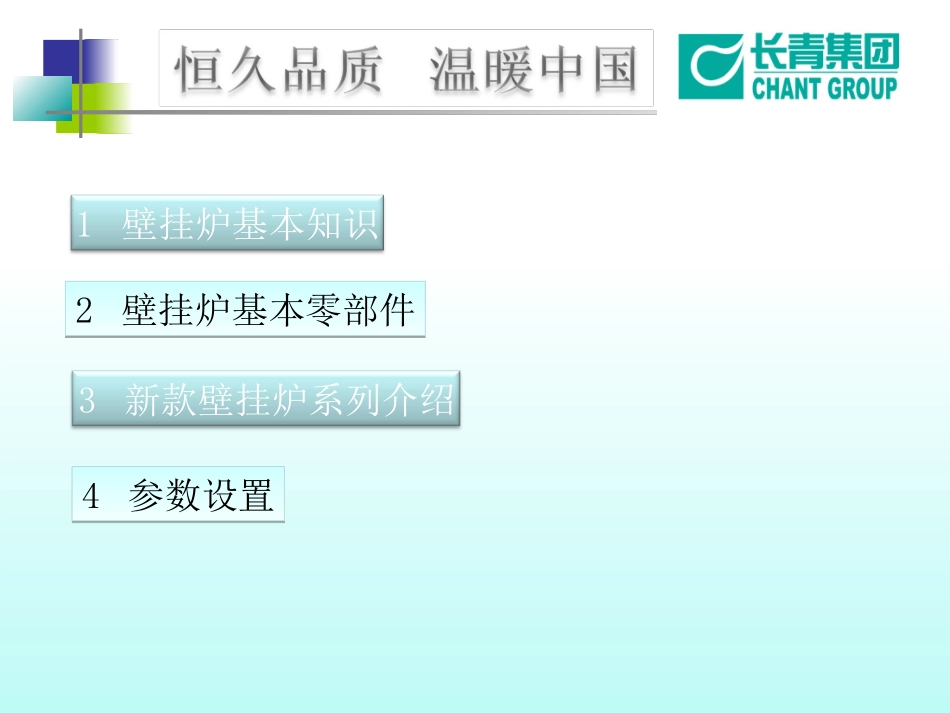

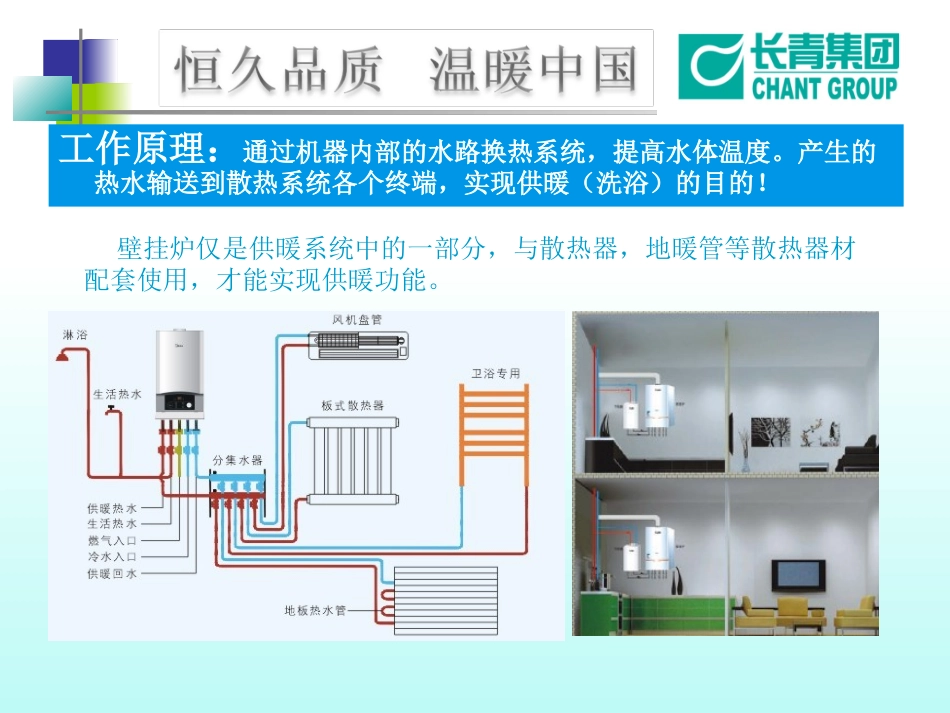

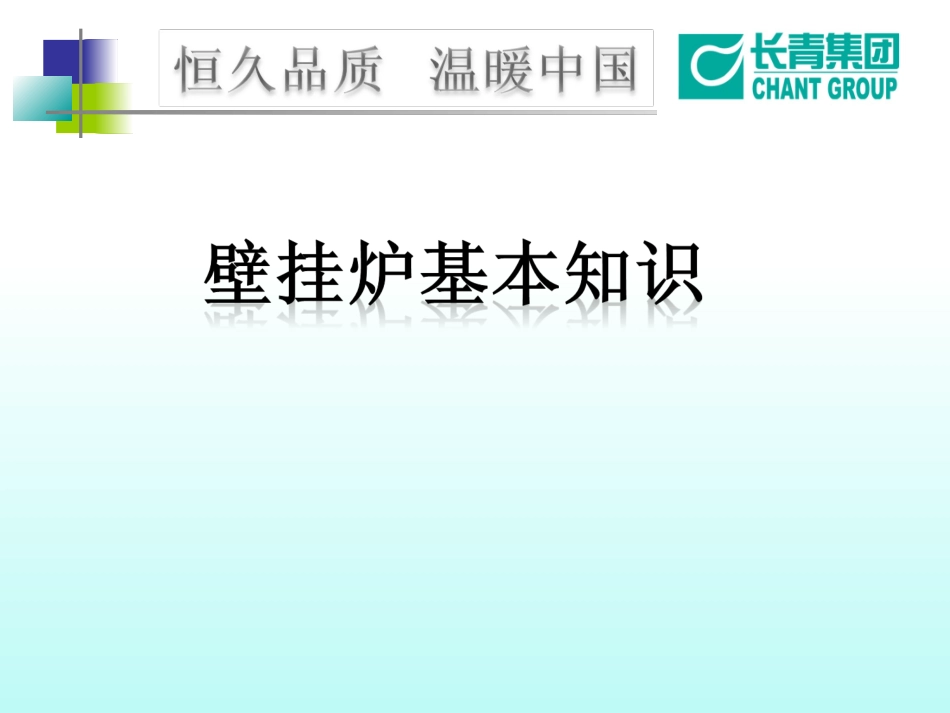

11壁挂炉基本知识2壁挂炉基本零部件2壁挂炉基本零部件3新款壁挂炉系列介绍4参数设置4参数设置23工作原理:通过机器内部的水路换热系统,提高水体温度。产生的热水输送到散热系统各个终端,实现供暖(洗浴)的目的!壁挂炉仅是供暖系统中的一部分,与散热器,地暖管等散热器材配套使用,才能实现供暖功能。4散热片采暖:通过水路系统,将热水输送到房间不同区域的散热片末端,进行辐射式散热,实现采暖功能。5地暖:直接将热水输送到房间各区域的散热管道内,通过间接式导热提升室内温度,实现采暖功能。6生活用水加热系统套管式换热套管式换热板换式换热板换式换热洗浴热水通过套管完成热交换洗浴热水通过板式换热器完成热交换7创尔特产品线:创尔特产品线:新品新品L1PB-VA系列L1PB-VA系列L1PB-KA系列L1PB-KA系列L1PB-HA系列L1PB-HA系列89壁挂炉构成:燃烧系统水路系统控制系统10密闭燃烧室风压开关风机燃烧器燃烧室点火针燃气阀通过燃烧将燃气的热值转为所需的热能11燃气阀功能:自动控制部件检测到的电信号通过电路板转换成用于调节燃气阀通断及阀门通道大小的机械动作,并将各安全部件检测到的安全信号转换成机械的通断动作。功能:自动控制部件检测到的电信号通过电路板转换成用于调节燃气阀通断及阀门通道大小的机械动作,并将各安全部件检测到的安全信号转换成机械的通断动作。1、截止阀:通过电控输出的电信号控制阀体开启/关闭,使通往机器的燃气(开启/关闭)。2、比例阀:通过电控调节比例阀的电流,使出气压力、流量按一定的函数关系变化的调节性能。1、截止阀:通过电控输出的电信号控制阀体开启/关闭,使通往机器的燃气(开启/关闭)。2、比例阀:通过电控调节比例阀的电流,使出气压力、流量按一定的函数关系变化的调节性能。12目前创尔特M型、JNG18壁挂炉上主要使用通断阀,K型、Z型、H型、V型、KA型、VA型、HA型使用比例燃气阀。比例燃气阀:采用三道阀门控制,第一、第二道阀门为安全启闭阀,安全启闭阀在接受到信号后能迅速的打开和关闭,确保燃烧的安全。第三道阀门为比例阀,比例阀在接受到信号后,按照指令开启阀门的大小,输出满足热量需求的燃气量,但比例阀不可能无限小的开启,需给其规定最小开启度和最大开启度,以满足燃烧和热量需求。通断式燃气阀:通断式燃气阀不能根据外界热量需求进行燃气供应量调节,只能手动调节档位,创尔特通断式气阀分为三个档位:大火、中火、小火档位。13功能:用于引燃燃气和检测燃烧情况是否正常功能:用于引燃燃气和检测燃烧情况是否正常点火针感应针14创尔特壁挂炉目前均采用双极放电点火系统及独立式火焰检测针。双极放电系统能有效的保证在燃气通道正常时,机器能正常点火燃烧;检测火焰的目的是为了防止残火和燃烧状态不正常,以保障机器安全可靠的运行。创尔特点火电极点火时的点火电压为14000V。注意:当控制器地线接触不良时,点火针也会进行故障报警。15燃烧器分流管功能:使燃气充分燃烧,产生明火及高温烟气的场所。功能:使燃气充分燃烧,产生明火及高温烟气的场所。16燃烧器总成由燃烧器和分流管两部分组成一般功率(输入)18KW的壁挂炉燃烧器由9个喷嘴的分流管和9片火排片构成。功率(输入)20—28KW以上壁挂炉的燃烧器由13个喷咀的分流管和13个火排片构成!分流管上喷嘴的大小和火排的形状是影响燃烧状况的主要因素:喷嘴过大,容易造成燃烧不充分,产生黄焰,烟气综合状况达不到标准;喷嘴过小,燃烧又有可能达不到要求。分流管上喷嘴的大小和火排的形状是影响燃烧状况的主要因素:喷嘴过大,容易造成燃烧不充分,产生黄焰,烟气综合状况达不到标准;喷嘴过小,燃烧又有可能达不到要求。如果火排的形状设计不合理,也会造成燃烧不稳定等等不良影响。同时影响燃烧状况的因素还有气源气质、管道压力、风机的特性,排烟管的长度等。如果火排的形状设计不合理,也会造成燃烧不稳定等等不良影响。同时影响燃烧状况的因素还有气源气质、管道压力、风机的特性,排烟管的长度等。17功能:以一定流速将烟气强制排出炉体,同时使燃烧室与室外之间形成稳定压差;保证适量新鲜空气通过平衡式烟管进入燃烧室内部;保证燃...
