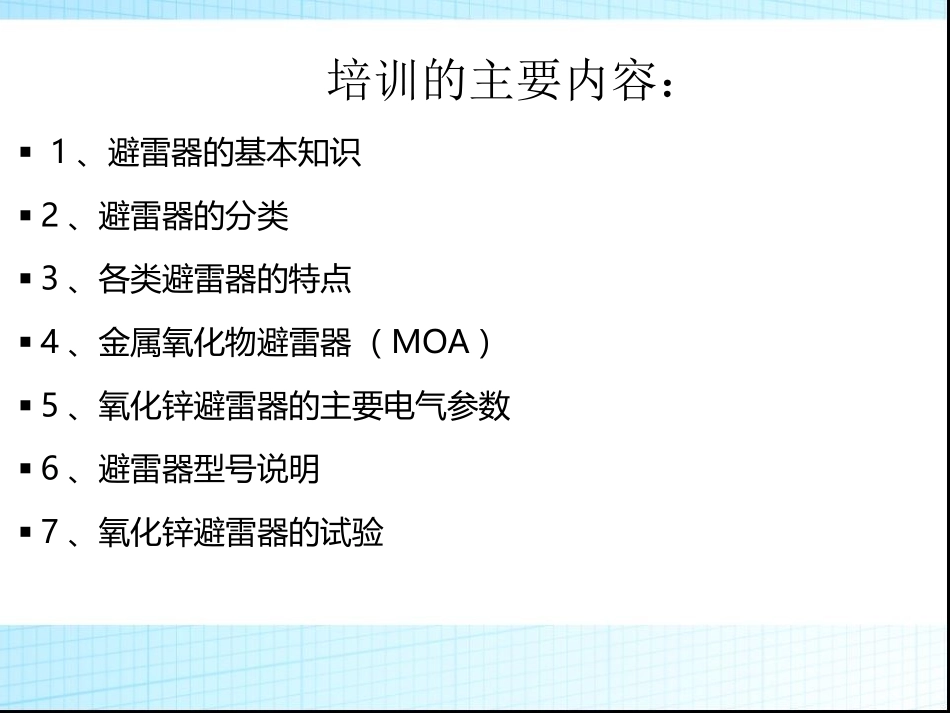

避雷器培训课件培训的主要内容：￭1、避雷器的基本知识￭2、避雷器的分类￭3、各类避雷器的特点￭4、金属氧化物避雷器（MOA）￭5、氧化锌避雷器的主要电气参数￭6、避雷器型号说明￭7、氧化锌避雷器的试验一、避雷器基本知识￭定义：能释放雷电或兼能释放电力系统操作过电压能量、保护电气设备免受瞬时过电压（雷电过电压、操作过电压、工频暂态过电压冲击）危害,又能截断续流，不致引起系统接地短路的电器装置。￭作用：当过电压出现时，避雷器两端子间的电压被限制在不超过规定值，使电器设备免受过电压损坏;过电压作用后，又能使系统迅速恢复正常状态，以保证系统正常供电。避雷器对过电压的保护作用：二、避雷器的分类￭保护间隙￭排气式避雷器￭阀式避雷器￭普通阀式避雷器￭磁吹式避雷器￭金属氧化物避雷器（MOA）￭保护间隙￭保护间隙由两个间隙（即主间隙和辅间隙）组成，常用的角型间隙与保护设备并联的接线图如下。￭排气式避雷器￭也称管型避雷器，实质上是一种具有一种具有较高熄弧能力的保护间隙。￭阀式避雷器￭阀式避雷器的基本元件为间隙和非线性电阻（又称阀片）串联。三、各类避雷器的特点保护间隙和排气式避雷器的特点伏秒特性较陡且放电分散性大，而一般变压器和其它设备绝缘的冲击放电特性较平，二者不能很好配合。动作后工作母线直接接地形成幅值很高的截波，危及变压器纵绝缘。阀式避雷器的缺点普通型没有强迫熄弧的措施，其阀片的热容量有限，不能承受受较长时间内的过电压冲击电流的作用。磁吹型通流容量大，但是阀片电阻的非线性系数较高。四、金属氧化锌避雷器（MOA）其核心元件是ZnO阀片，氧化锌阀片具有很理想的非线性伏安特性。氧化锌避雷器结构简图氧化锌避雷器微观结构示意图五、氧化锌避雷器的主要电气参数额定电压（Ur)施加到避雷器端子间的最大工频电压有效值，按照此电压所设计的避雷器，能在规定的动作负载试验中确定的暂时过电压下正确地动作。持续运行电压（Uc)允许持久的施加在避雷器端子间的工频电压有效值。该电压决定了避雷器长期工作的老化性能，即避雷器吸收过电压能量后温度升高，在此电压下应能正常冷却，不发生热崩溃。持续运行电流（Ic)指在持续运行电压下，流过避雷器的电流，包含阻性电流分量和容性电流分量，持续电流随温度的变化而变化，并受对地杂散电容的影响。起始动作电压（参考电压）（Uref)￭直流参考电压（Uref.dc):避雷器直流参考电流是其伏安特性曲线拐点附近的某一电流值，其值大约为1mA。在直流参考电流下测出的避雷器的直流电压的平均值。直流1mA参考电压（U1mA)值一般等于或大于避雷器的额定电压的峰值。￭工频参考电压（Uref.ac):在避雷器通过工频参考电流时测出的避雷器的工频电压的最大值除以2。通常Uref低于或接近于＂拐点＂，高于Ur。Uref.ac的作用是选择试品，对于用户作为监控运行情况的参考。0.75倍直流参考电压下泄漏电流￭0.75U1mA下泄漏电流一般不超过50uA。多柱并联和额定电压216KV以上的避雷器漏电流由制造厂和用户协商规定。标称放电电流（In)￭用来划分避雷器等级的、具有8/20us波形的雷电冲击电流峰值。有1.5、2.5、5、10、20KA五个等级，前三级分别与中性点、电机型避雷器、电容型避雷器等相对应，电站用避雷器一般用后三个等级。残压（峰值）放电电流流过避雷器时其端子间出现的电压峰值。压比（保护比）避雷器的保护性能一般以压比（﹦残压/参考电压）来说明，压比愈小，则避雷器的保护性能愈好。雷电冲击残压与参考电压之比，例如10KA压比为U10KA/U1mA。目前产品的保护比约为1.6--2.0。避雷器保护水平￭雷电冲击保护水平陡波电流冲击下最大残压除以1.15和雷电冲击最大残压两值中较大者为避雷器的雷电冲击保护水平。￭操作冲击保护水平避雷器的操作冲击保护水平是规定的操作电流冲击下最大残压。六、型号说明七、氧化锌避雷器试验测量绝缘电阻直流1mA电压U1mA及0.75倍U1mA下泄漏电流运行电压下的交流泄露电流工频参考电流下的工频参考电压底座绝缘电阻放电计数器动作检查七.1、测量绝缘电阻￭判断标准：￭35KV以上电压：用5000V兆欧表，绝缘电阻不小于2500Mῼ￭35KV及以下电压：用2500V的兆...
