大规格墙面砖干挂的施工工艺

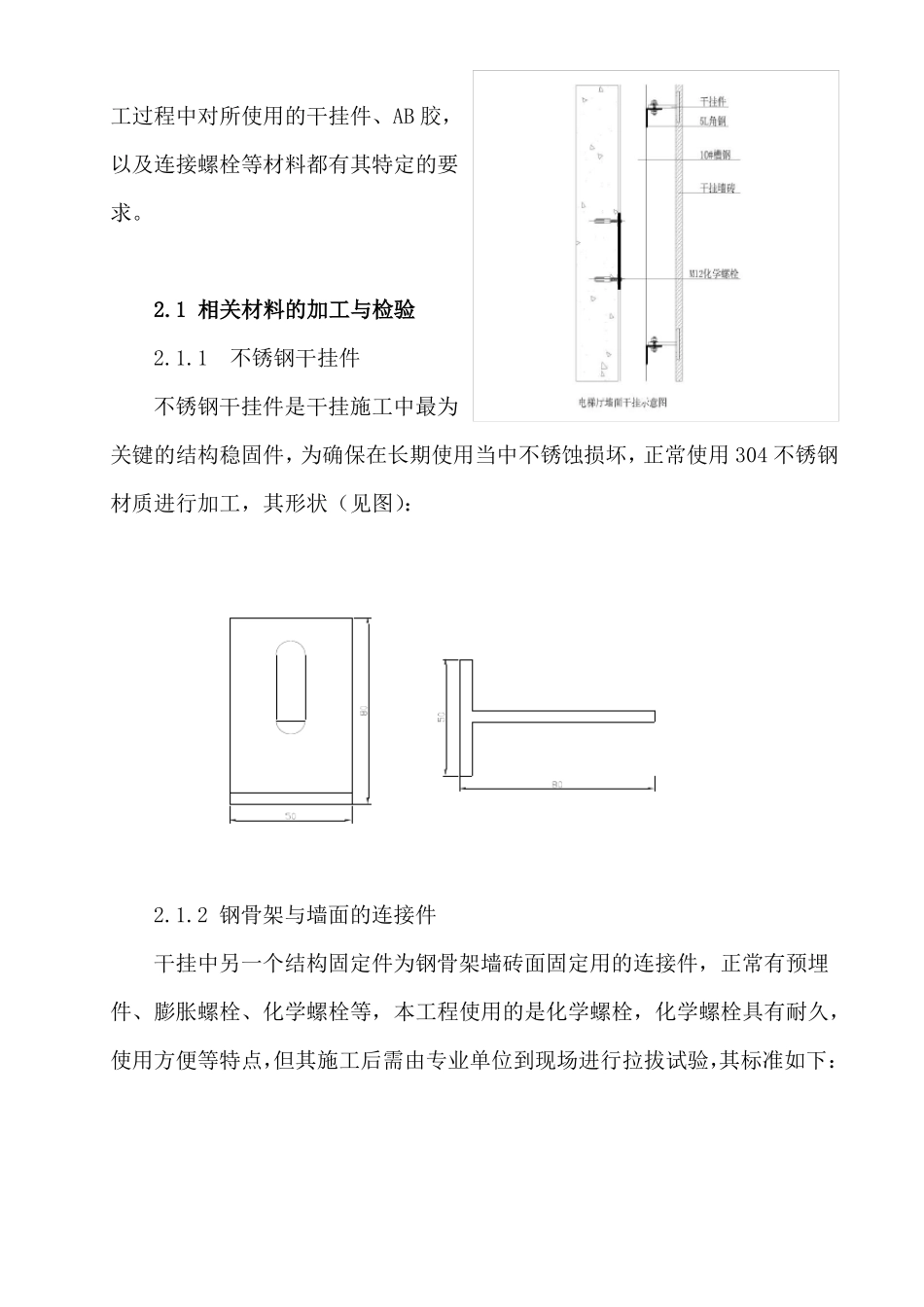

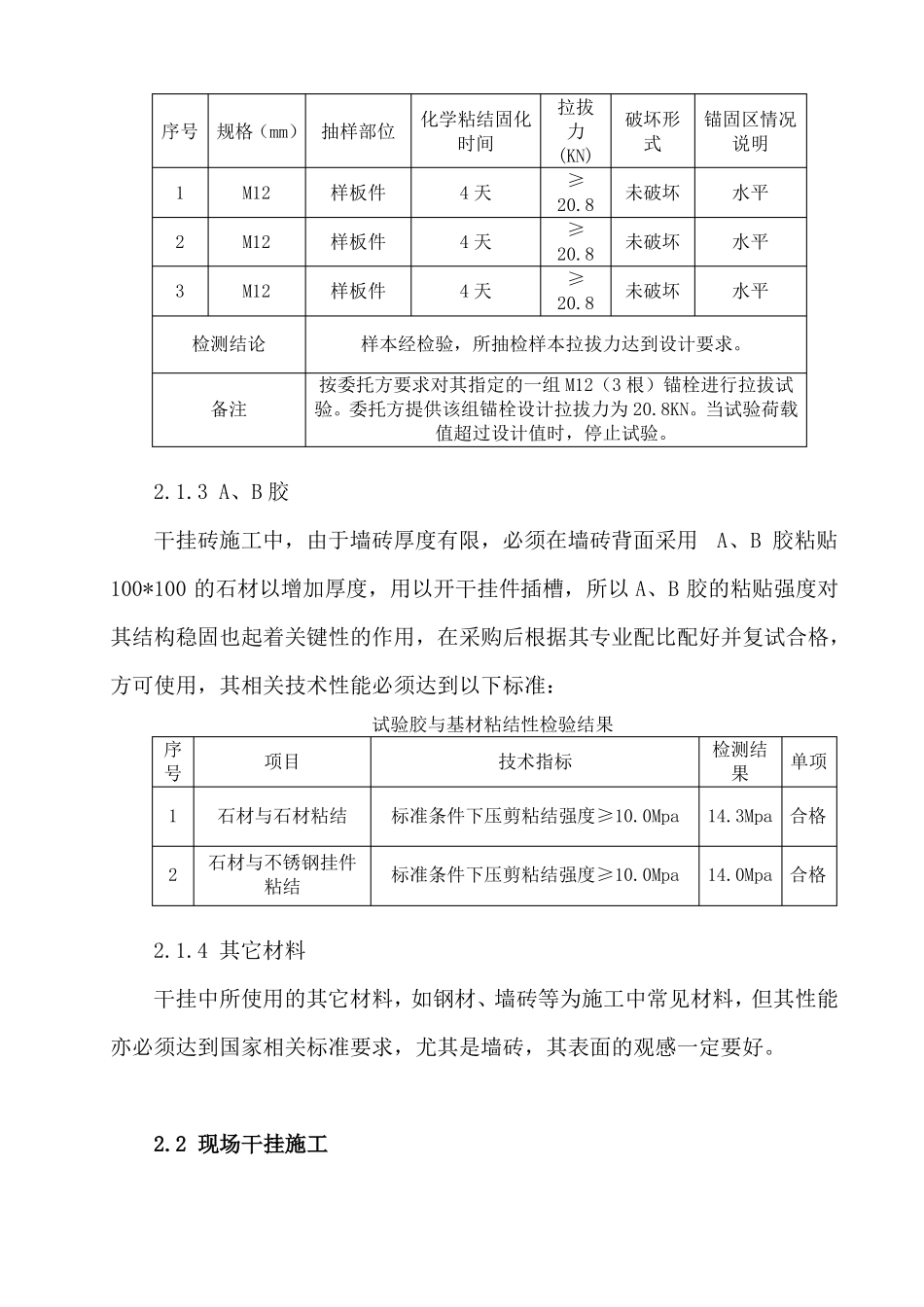

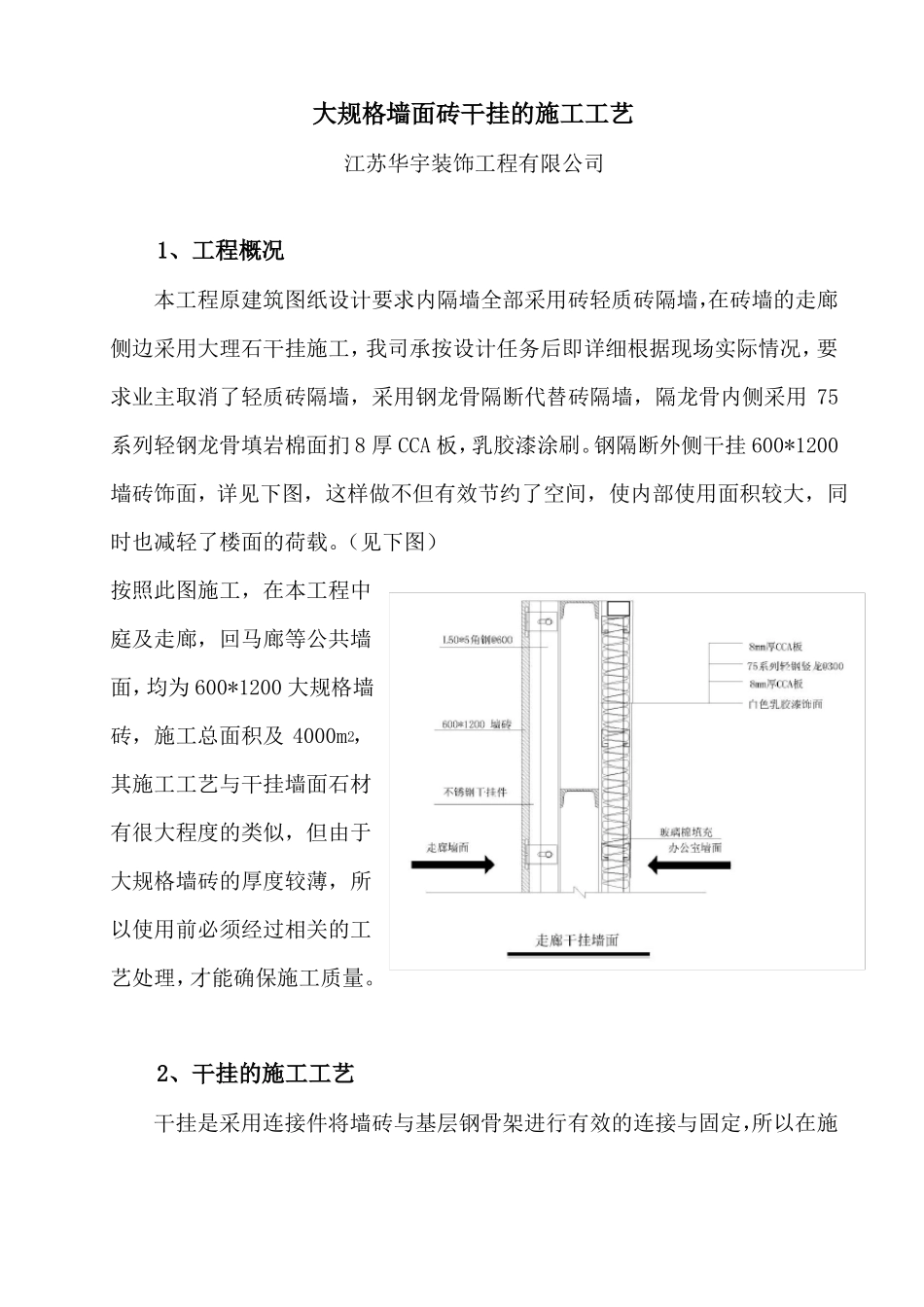

大规格墙面砖干挂的施工工艺江苏华宇装饰工程有限公司1、工程概况本工程原建筑图纸设计要求内隔墙全部采用砖轻质砖隔墙，在砖墙的走廊侧边采用大理石干挂施工，我司承按设计任务后即详细根据现场实际情况，要求业主取消了轻质砖隔墙，采用钢龙骨隔断代替砖隔墙，隔龙骨内侧采用 75系列轻钢龙骨填岩棉面扪 8 厚 CCA 板，乳胶漆涂刷。钢隔断外侧干挂 600*1200墙砖饰面，详见下图，这样做不但有效节约了空间，使内部使用面积较大，同时也减轻了楼面的荷载。（见下图）按照此图施工，在本工程中庭及走廊，回马廊等公共墙面，均为 600*1200 大规格墙砖，施工总面积及 4000m2，其施工工艺与干挂墙面石材有很大程度的类似，但由于大规格墙砖的厚度较薄，所以使用前必须经过相关的工艺处理，才能确保施工质量。2、干挂的施工工艺干挂是采用连接件将墙砖与基层钢骨架进行有效的连接与固定，所以在施工过程中对所使用的干挂件、AB 胶，以及连接螺栓等材料都有其特定的要求。2.1 相关材料的加工与检验2.1.1不锈钢干挂件不锈钢干挂件是干挂施工中最为关键的结构稳固件，为确保在长期使用当中不锈蚀损坏，正常使用 304 不锈钢材质进行加工，其形状（见图）：2.1.2 钢骨架与墙面的连接件干挂中另一个结构固定件为钢骨架墙砖面固定用的连接件，正常有预埋件、膨胀螺栓、化学螺栓等，本工程使用的是化学螺栓，化学螺栓具有耐久，使用方便等特点，但其施工后需由专业单位到现场进行拉拔试验，其标准如下：化学粘结固化序号规格（mm） 抽样部位时间123M12M12M12样板件样板件样板件4 天4 天4 天拉拔力(KN)≥20.8≥20.8≥20.8破坏形式未破坏未破坏未破坏锚固区情况说明水平水平水平检测结论备注样本经检验，所抽检样本拉拔力达到设计要求。按委托方要求对其指定的一组 M12（3 根）锚栓进行拉拔试验。委托方提供该组锚栓设计拉拔力为 20.8KN。当试验荷载值超过设计值时，停止试验。2.1.3 A、B 胶干挂砖施工中，由于墙砖厚度有限，必须在墙砖背面采用A、B 胶粘贴100*100 的石材以增加厚度，用以开干挂件插槽，所以 A、B 胶的粘贴强度对其结构稳固也起着关键性的作用，在采购后根据其专业配比配好并复试合格，方可使用，其相关技术性能必须达到以下标准：试验胶与基材粘结性检验结果序号12项目石材与石材粘结石材与不锈钢挂件粘结技术指标检测结果单项标准条件下压剪粘结强度≥10.0Mpa14.3Mpa合格标准条件下压剪粘结强度≥10.0Mpa14.0Mpa合格2....
